Проектирование систем вентиляции балконов, лоджий

Вентиляция на балконах и лоджиях

Наша проектно-монтажная компания предлагает комплексное решение задач по проектированию систем вентиляции любого уровня сложности, подбор оптимального оборудования для вентиляционных систем в соответствии с техническим заданием и пожеланиями клиента, а также монтаж «под ключ» и пуско-наладочные работы с дальнейшим обслуживанием.

Для расширения пространства квартиры, а также для украшения фасадов домов архитекторы используют такой конструктивный элемент, как балкон. Бывают они трех типов: непосредственно балконы, которые выступают из объема строения, полулоджии и лоджии (балконы, не выступающие за очертания здания, а продолжающие комнаты, на которые они выходят). Широкое применение имеют лоджии, за счет того, что они находятся в лучших условиях по тепло- и звукоизоляции, также они являются более безопасными строениями при большой высоте здания, в сравнении с балконами. В том числе, с точки зрения удобности планировки квартир, на лоджию возможен выход сразу из нескольких комнат.

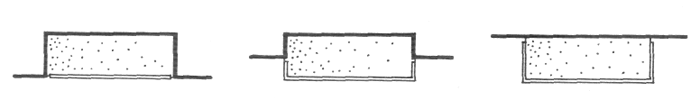

Рис.1 Виды балконов

Виды балконов

а) Балкон б) полулоджия в) лоджия

По типу исполнения балконы, в свою очередь, делятся на два типа:

  • Балконы без остекления;
  • Балконы с остеклением.

Каждый из них имеет свои плюсы и минусы. Балконы без остекления являются удачным вариантом, благодаря тому, что на них можно выращивать растения, которым будет хватать воздуха и солнечного света в теплый период года, на них удобно сушить белье. В случае чрезвычайной ситуации через такие балконы возможно осуществлять эвакуацию людей. Но такие балконы можно использовать лишь определенное время в году. Поскольку в холодный период года на них попадают осадки, в виде дождя и снега, что приводит к тому, что снег зимой нужно убирать, поскольку его скопление, а также большое количество воды может разрушать сами строительные конструкции, те же железобетонные перекрытия.

Наряду с незастекленными балконами все чаще используются застекленные, которые предотвращают попадания осадков и пыли. Также такой вид балконов можно использовать для хранения вещей. Проблемой таких балконов является запотевание окон, появление на стенах грибка. Происходит это за счет разности температур, поскольку более холодный воздух снаружи балкона через ограждающие конструкции контактирует с их внутренней поверхностью, таким образом водяной пар конденсируется на поверхность в виде капель, которые оседают на стеклах и стенах. Также это может происходить из-за повышенной влажности внутри помещения, например, во время сушки мокрого белья. Это в свою очередь приводит к образованию плесени и грибка, с которыми невозможно бороться без организации правильного воздухообмена в помещении. Поскольку балконы можно рассматривать отчасти как складские помещения, там может накапливаться много пыли, или могут содержаться какие-то взрывоопасные вещества. Поэтому, во избежание этих недостатков, в подобных помещениях следует применять системы вентиляции, которые будут создавать необходимый здоровый микроклимат не только на балконах, а и в прилегающих к ним смежных комнатах. Стоит сказать, что подобные проблемы появились после появления металлопластиковых оконных блоков, поскольку с использованием деревянных рам из-за неплотности прилегания стекол и щелей между ними организовывался естественный воздухообмен, который способствовал проветриванию помещения, тем самым предотвращая появления конденсата на поверхностях.

Исходя из вышеперечисленной информации можно сделать вывод, что балконы из застеленными металлопластиковыми балконными рамами следует вентилировать. Существует две разновидности систем вентиляции для таких помещений:

- естественная;
- механическая.

Естественная вентиляция осуществляется за счет открывания створок окон. Она не требует дополнительных затрат и ее легко можно осуществить. Но наряду с этим стоит отметить такие недостатки, как попадание пыли с улицы в помещение, а также распространение шума, если квартира расположена в шумном районе. Так же ее использование в холодный период года из-за осадков и температуры наружного воздуха порой бывает невозможным. Эти недостатки может исправить только принужденная система вентиляции.

Ее можно организовать с помощью такого оборудования:

- приточно-вытяжные клапаны;
- приточно-вытяжные канальные вентиляторы.

Приточно-вытяжные клапаны могут быть двух видов:

- устанавливаться в верхней части пластикового окна;
- устанавливаться в отверстии стены.

Рассмотрим разновидности клапанов, которые устанавливаются в оконные проемы:

Клапаны фальцевого типа. Их действие заключается в притоке воздуха из фальцевых вырезов оконного блока. Могут устанавливаться в оконную раму без демонтажа окна. Отличаются отличными шумовыми характеристиками и малой пропускной способностью.

Клапаны щелевого типа. Они могут быть двух исполнений: механического и автоматического. Вентиляция осуществляется за счет притока наружного свежего воздуха через канал, который чаще всего имеет размер 170-400*12-16 мм. Такой клапан может иметь два блока: наружный, для забора воздуха с улицы и внутренний, для регулирования потоков; либо же одни универсальный блок. Они отличаются тем, что могут пропускать большие объемы воздуха и не требуют демонтажа окна для их установки.

Рис.2 Клапан щелевого типа

Клапан щелевого типа общий вид

Клапаны накладного типа. Они, в отличии от остальных клапанов имеют плохие показатели шумовых и теплоизоляционных характеристик, но при этом пропускают большие потоки воздуха. Для их установки необходим демонтаж старых окон. Чаще всего применяются в промышленных зданиях.

Рис.3 Клапан накладного типа

Клапан накладного типа общий вид

Стеновые клапаны чаще всего бывают пластиковыми.

Рис.4 Пример установки стеновых приточных клапанов

Пример установки стеновых приточных клапанов схемаПример установки стеновых приточных клапанов схема

Отличаются только местом установки. Чаще всего устанавливаются на высоте 2-2,2 м над уровнем пола. Если балкон утепленный и имеет отопительные приборы в виде радиаторов или конвекторов, то подобные клапаны размещают над отопительными приборами, для того чтобы повысить температуру приточного воздуха.

Рис.5 Комплектующие стенового клапана

Комплектующие стенового клапана схема

Особенностью всех клапанов является то, что они имеют в своем составе фильтр, который предотвращает попадание пыли внутрь помещения.

Основные характеристики вентиляционных клапанов:

  1. Должны обеспечивать приток наружного воздуха не меньше 30 м3/час. Это взято с расчета объема воздуха на одного человека.
  2. Уровень шума не должен превышать 30-35 дБ. Это стандартные шумовые характеристики для пластиковых окон.
  3. Тепловая изоляция должна предотвращать обледенение клапана в холодный период года.
  4. Для того, чтобы в морозное время уменьшать количество приточного воздуха все клапаны должны быть регулируемыми: с автоматическим или ручным регулированием.

Приточно-вытяжные вентиляторы устанавливают вместо воздушных клапанов. Виды вентиляторов:

- Это может быть один вентилятор, который используется как для приточного воздуха, так и для вытяжного;
- Два вентилятора, которые размещаются в разных частях балкона. Применяются чаще всего на балконах, которые имеют достаточную продолжительность. В этом случае, ввиду физических характеристик воздуха, а именно из-за того, что холодный воздух опускается в нижнюю зону помещения, имея большую плотность, а теплый использованный перемещается в верхнюю зону, имея меньшую плотность, схему размещения вентиляторов применяют соответствующую. То есть, приточные вентиляторы стараются размещать в нижней зоне помещения, а вытяжные – в верхней.

Так же, обязательным элементом, который используется в холодный период года, является воздушная заслонка. В составе такой системы должна быть сетка, во избежание попадания насекомых или крупных частиц пыли в заборную наружную решетку системы.

Рис.6 Схема размещения элементов принудительной приточно-вытяжной установки

Схема размещения элементов принудительной приточно-вытяжной установки

Основными преимуществами использования принудительной системы вентиляции на балконе является возможность регулирования воздушных потоков, в зависимости от периода года и надобности в проветривании. Недостатком является шум во время работы, если сравнивать его с системами естественной вентиляции. Для уменьшения шумовых характеристик стоит использовать хорошие звукоизоляционные материалы. Чаще всего, воздухообмен принимают трехкратным, а скорость воздуха на выходе из приточной решетки – 1 м/с.

Для более подробной информации о вентиляции лоджий и балконов можно ознакомиться с ДБН В.2.2-15-2005 «Дома и сооружения. Жилые дома», а также с книгами А.Беккера «Системы вентиляции», Н.Коршевер «Лоджии и балконы».

Подведя итог стоит отметить, что организация правильного воздухообмена на балконе или лоджии – залог здорового микроклимата во всей квартире. Поэтому следует выбирать только качественное оборудование, которое исполнит все требования, которые к нему выдвигаются. То есть для организации работы вентиляции следует выбрать тип устройства, место его установки, комплектующие, которые входят в его состав и рассчитывать количество воздуха, необходимое для организации воздухообмена.
