Децентрлизованные приточно-вытяжные агрегаты Mirine серии RP-TYPE

Децентрализованные приточно-вытяжные агрегаты MIRINE RP-TYPE - описание

Вентиляционный агрегат с рекуперацией RP-TYPE предназначен для воздушного отопления и вентиляции помещения с высоким потолком. Система вентиляции не требует подсоединений воздуховода и включает в себя несколько независимых агрегатов. Обслуживание и монтаж блока исполняется со стороны крыши. С помощью эффективному воздухораспределению и высокой производительности агрегаты обслуживают большие площади. Для того, чтобы поддерживать необходимые параметры нужно меньшее количество агрегатов, по сравнению с другими системами отопления и вентиляции.

MIRINE RP-TYPE - данная серия представляет самые сложные агрегаты, которые способны функционально обеспечить наряду с рециркуляцией, а также имеется возможность эффективной рекуперации тепла.

Серия MIRINE RP-TYPE имеет три типа оборудования

1. MIRINE RHP. Стандартная комплектация серии RP-Type для обогрева помещений с высоким потолком: Обогрев (при подключении к котельной или к системе центрального отопления); Подача свежего воздуха; Устранение вытяжных воздухов; Рециркуляция; Воздухораспределения; Фильтрации воздуха, Рекуперация энергии.

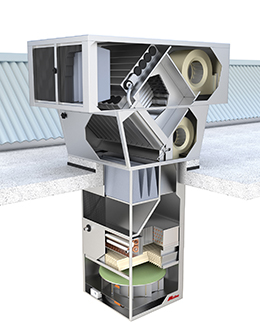

2. MIRINE RCP. Агрегат для охлаждения и/или обогрева помещений с высоким потолком: Обогрев (при подключении к котельной или к системе центрального отопления); Охлаждение (подключение к системам холодной воды); Подача свежего воздуха; Устранение вытяжных воздухов; Рециркуляция; Воздухораспределения; Фильтрации воздуха, Рекуперация энергии.

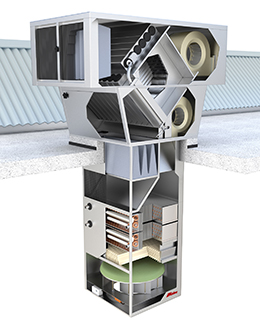

3. MIRINE RCHP. Агрегат с двумя теплообменниками для охлаждения, обогрева и осушения помещений с высоким потолком: Обогрев (при подключении к котельной или к системе центрального отопления); Охлаждение (с использованием внешнего источника холода); Подача свежего воздуха; Отсутствие вытяжных воздухов; Рециркуляция; Смешение рециркуляционного и наружного воздуха; Воздухораспределения; Фильтрации воздуха, Осушение (с изменением температуры или без)

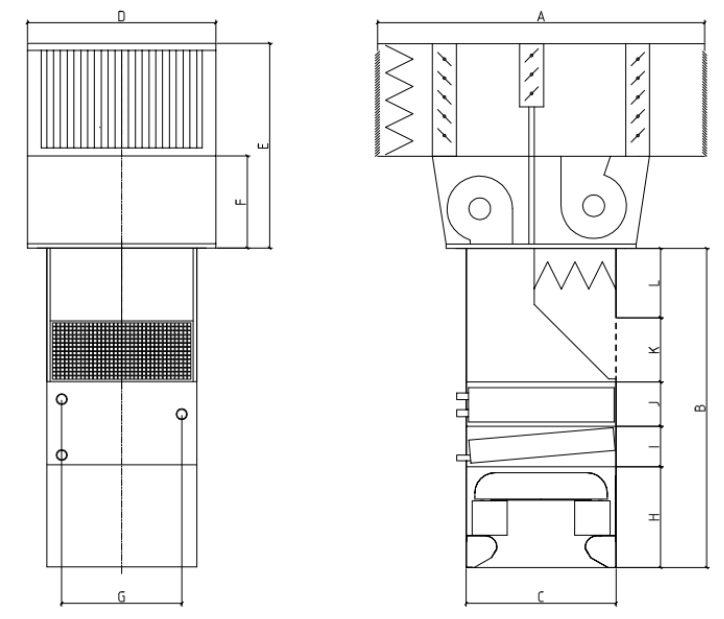

Технические характеристики и конструкция RР-TYPE

Приточно-вытяжные системы MIRINE предназначены для вентиляции и эффективного обогрева помещения с высоким потолком (супермаркеты, производственные помещения, выставочные и спортивные центры и т.д.).

Данные агрегаты монтируются со стороны кровли в узел прохода. Нижняя часть агрегата с воздухонагревателем и вихревым воздухораспределителем Air-Distributor располагается внутри помещения, верхняя часть агрегата с центробежными вентиляторами и клапанами для забора и выброса воздуха располагается на кровле здания.
Подача в помещение, очищенного от пылевых загрязнений и нагретого свежего воздуха, осуществляется через воздухораспределители MIRINE Air-Distributor, а с помощью вытяжного вентилятора производится выброс отработанного воздуха. Так же при необходимости возможна частичная или полная рециркуляция.

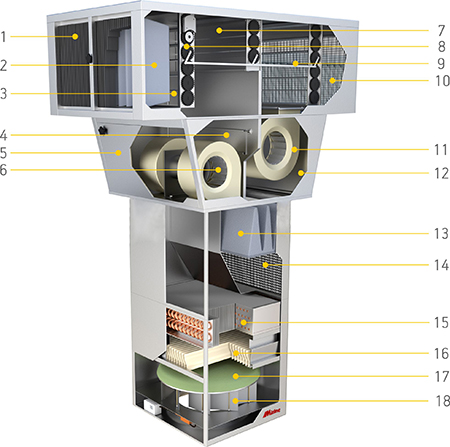

1. Метеозащитные воздухозаборные жалюзи
2. Фильтры на стороне свежего воздуха
3. Привод клапана свежего воздуха
4. Инспекционная панель приточного вентилятора
5. Воздушный клапан пластинчатого теплообменника
6. Клапан наружного воздуха
7. Центробежный вытяжной вентилятор
8. Гравитационный клапан
9. Пластинчатый теплообменник для рекуперации тепла
10. Инспекционная панель вытяжного вентилятора
11. Центробежный приточный вентилятор
12. Фильтр на стороне вытяжного воздуха
13. Инспекционная панель воздухонагревателя
14. Вытяжная решетка
15. Воздухоохладитель/Воздухонагреватель
16. Сборник конденсата
17. Звукоизолирующий колпак
18. Направляющие лопатки

Агрегаты MIRINE RР-Type содержат в себе такие компоненты:

Верхний блок с пластинчатыми рекуператорами: самонесущие корпуса верхнего блока выполнены из листовой стали с покрытием из алюминиево-цинкового сплава. Внутренняя высококачественная теплоизоляция сделана из огнестойких материалов.
Секция фильтра: агрегаты любых типоразмеров могут комплектоваться секцией фильтров разной длины (имеется 3 варианта: длинная/средняя/короткая).
Секция воздухоохладителя/воздухонагревателя: вывод соединительного патрубка теплообменников возможен с любых сторон секции (как правило, под вытяжной решеткой).
Воздухораспределители Air-Distributor: вихревые воздухораспределители с направляющими регулируемыми лопатками обеспечивает отсутствие сквозняков и равномерное распределение воздушного потока на всей площади которая обслуживается.

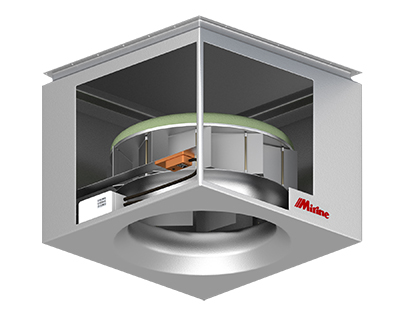

Воздухораспределения MIRINE AIR-DISTRIBUTOR

Воздухораспределители Air-Distributor являются основными элементами агрегатов MIRINE. Система управления регулирует угол разворота лопаток без перерывов, учитывая при этом расход воздуха, т.е. скорость вентиляторов, разницу температуры воздуха на выходе из диффузора и в рабочей зоне и высоту монтажа. Благодаря этому поддерживается постоянная высота раскрытия струи, тем самым обеспечивая максимальную обрабатываемую площадь. В зависимости от положения лопаток предусмотрено три варианта подачи воздуха в помещение: вертикально вниз в режиме нагрева, в виде конуса в режиме вентиляции или горизонтально в режиме охлаждения.

 Благодаря уникальной технологии воздухораспределения и вариативности воздушного потока агрегатов MIRINE:
• обеспечивают максимальную зону покрытия;
• исключают возникновение сквозняков в помещении;
• осуществляют равномерный нагрев воздуха по всей высоте помещения;
• снижают расходы на эксплуатацию оборудования.

В данном вихревом диффузоре установлено электропривод, который изменяет углы разворота лопаток и закрученность струи. В результате этого автоматика постоянно поддерживает длину струи от срезов диффузора до места «раскрытие струи», изменяя при этом угол поворота лопаток диффузора в зависимости от разницы температуры в нижней и верхней зоне. Подобным образом, поддерживается комфортная скорость в рабочих зонах (0,1-0,2 м/с) и обеспечивается постоянная дальнобойность струи. Наиболее эффективное их использование в помещении, где высота достигает 7-30 метров и не зависит от перепада температуры. Объектом для эффективного применения вентиляционного агрегата MIRINE могут быть примером: складские комплексы, гипермаркеты, оранжереи, заводы, атриумы, самолетные ангары.

Преимущества вихревого воздухонагревателя AIR-DISTRIBUTOR

• Большая площадь, обрабатываемая одним агрегатом.
• Управление воздухораспределением.
• Автоматическое управление, а, следовательно, оптимальное распределение воздуха даже при меняющихся рабочих условиях.
• Отсутствие сквозняков в помещениях.
• Минимальная стратификация температур.
• Воздух может подаваться в помещения строго горизонтально или вертикально, в виде конуса в зависимости от положения лопаток.

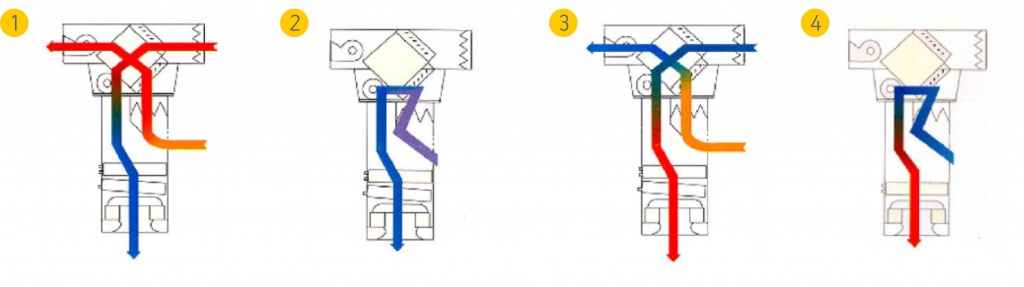

Режим работы агрегатов MIRINE RР-TYPE с рекуперацией

1. Вентиляция и кондиционирование. Агрегаты подают свежий воздух в помещения, а с помощью воздухонагревателя/воздухоохладителя обеспечивается поддержание комфортной температуры. Регулирование температуры и производительности вентиляторов проходит в ручном или автоматическом режиме. С помощью регулирования положения лопаток воздухораспределителей, обеспечивается горизонтальное распределение охлажденного воздуха.
2. Рециркуляция и кондиционирование. Агрегаты работают в режиме 100% рециркуляции, при этом обеспечивают поддержание заданной температуры воздуха.
3. Обогрев и вентиляция. Агрегаты подают свежий нагретый воздух в помещения. С помощью рекуператора за счет рекуперации теплоты вытяжного воздуха достигается нагрев приточного воздуха и огромная экономия тепла. В автоматическом или ручном режимах производится регулирование температуры и производительности вентиляторов. С помощью регулирования положения лопаток воздухораспределителей, обеспечивается вертикальная подача горячего воздуха.
4. Обогрев . Агрегаты закрывают клапан наружного воздуха и открывают рециркуляционный клапан. Таким образом, обеспечивается быстрый прогрев помещений.
Децентрализованные вентиляционные агрегаты Mirine применяют в торговые центрах, логистических и складских комплексах, спортивных сооружениях, гипермаркетах, производственных помещениях, ангарах технического обслуживания, выставочных залах.

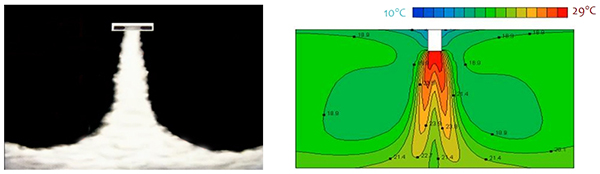

Схема работы при обогреве данных агрегатов

Агрегаты, подключенные к системе центрального теплоснабжения, обеспечивают обогрев помещений. Регулирование температуры и производительности вентиляторов производится в ручном или автоматическом режиме. Вертикальное распределение нагретого воздуха обеспечивается с помощью регулирования положения лопаток воздухораспределителя, в результате чего прогрев помещений происходит быстро.

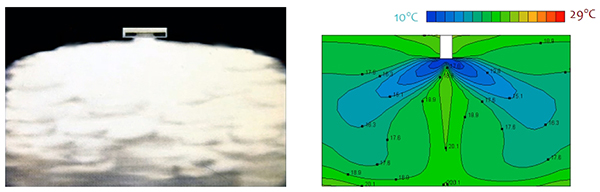

Схема работы при охлаждении данного агрегата

Данное изделие подключено к системе центрального холодоснабжения, это позволяет обеспечить охлаждение в помещениях. Регулирование производительности температуры и вентилятора производится в ручном режиме или автоматическом режиме. Горизонтальное распределение охлажденного воздуха обеспечивается с помощью регулирования положения лопаток воздухораспределителя.

Преимущества децентрализованных агрегатов MIRINE

• Конкурентная цена на рынках децентрализованной системы кондиционирования
• Эффективная работа децентрализованного агрегата даже при температуре -40C
• В конструкции применяют немецкие качественные вентиляторы ZIEHL ABEGG
