Системы противопожарной диспетчеризации

Диспетчеризация систем противопожарной защиты

Диспетчерская общий видНаша проектно-монтажная компания предлагает комплексное решение задач по проектированию систем противопожарной защиты любого уровня сложности, подбор оборудования для противопожарных систем в соответствии с техническим заданием и пожеланиями заказчика, а также монтаж «под ключ» и проведение пуско-наладочных работ.

Объекты, где необходимо устанавливать системы оповещения людей о пожаре и управления эвакуацией 4-го и 5-го типов (СО4 и СО5) подлежат проектированию и установке на них диспетчерского – центрального пункта управления системами противопожарной защиты (ЦПУ СПЗ).

К таким объектам относятся:

- предприятия бытового обслуживания и банки с количеством этажей от 6 до 16;
- учебные учреждения с количеством мест более 1600 человек;
- учебные корпуса учебных учреждений с количеством этажей более 9-ти;
- музеи и выставки с количеством посетителей более 1000 человек;
- физкультурно-оздоровительные и спортивные учреждения с количеством более 1000 человек;
- санатории, туристические центры при наличии в спальных корпусах пищеблоков и помещений культурно-массового назначения;
- здания отелей, общежитий, кемпингов повышенной этажности и высотные;
- дома жилищно-общественного назначения условной высотой более 47 метров, если их класс ответственности соответствует СС3, согласно ДБН В.1.2.-14.

Системы противопожарной диспетчеризации общий видДиспетчеризация (центральный пункт управления) СПЗ предназначена для: контроля за состоянием СПЗ, сигнализации о рабочих и аварийных состояниях систем, управления системами при пожаре.

К системам противопожарной защиты относятся:

- системы пожарной сигнализации;
- системы автоматического пожаротушения;
- системы оповещения о пожаре и управления эвакуацией людей;
- системы дымоудаления и подпора воздуха;
- системы централизованного пожарного наблюдения;
- системы диспетчеризации СПЗ.

К СПЗ также принадлежат:

- внутренний противопожарный водопровод;
- пожарные лифты;
- противопожарные клапаны;
- противопожарные двери, ворота, шторы (экраны).

К системам и оборудованию, которые не входят в СПЗ, но связаны с обеспечением безопасности людей при пожаре, относятся:

- лифты, эскалаторы и травилаторы, работающие в режиме «пожар»;
- системы вентиляции и кондиционирования, отключаемые при пожаре;
- технологическое оборудование, отключаемое при пожаре;
- турникеты, двери, оборудованные системой контроля доступа, разблокированные при пожаре.

Целью ЦПУ СПЗ есть создание единого информационного пространства для перечисленных систем здания, обеспечение координационного взаимодействия с другими системами автоматизации здания и обеспечение надежного контроля по их функционированию.

ЦПУ СПЗ выполняет:

- контроль состояния вышеперечисленных систем и оборудования, их технологических параметров,
- централизованное автоматическое и децентрализованное оперативное управление,
- получает оперативную информацию в реальном времени,
- оповещение об аварийных событиях,
- автоматическое накопление, отображение и сохранение базы данных,
- переключение работы систем в соответствии алгоритму.

Управление системами противопожарной защиты следует выполнять из помещения пожарного поста (диспетчерской) с круглосуточным пребыванием дежурного персонала. Помещение пожарного поста должно быть не меньше 15м2 и размещаться на 1-м или цокольном этаже здания и иметь непосредственный выход наружу. В этом помещении должно быть природное, штучное рабочее и аварийное освещение. Аварийное освещение должно включаться автоматически. Пожарный пост должен иметь телефонную связь с пожарной охраной объекта или пожарной охраной населенного пункта.

Электрические приемники СПЗ относятся к 1 категории, согласно ПУЭ, по степени надежности электроснабжения.

Рабочее место оператора систем противопожарной защиты общий видВ состав ЦПУ СПЗ должны входить:

- автоматизированное рабочее место дежурного персонала по пожарной безопасности и станция визуализации;
- сервер ввода-вывода информации;
- специализированное программное обеспечение;
- сеть и оборудование сбора и передачи информации от приборов приемно-контрольных пожарных СПЗ и систем и оборудования, связанных с обеспечением безопасности людей на объекте при пожаре.

ЦПУ СПЗ должен обеспечивать разграничение доступа к программным комплексам на три уровня :
- оперативно-дежурный персонал;
- обслуживающий персонал;
- администратор системы.

ЦПУ СПЗ не должен иметь программно-аппаратные средства, позволяющие дистанционно иметь доступ к системе с целью изменения запрограммированных параметров.

В ЦПУ СПЗ должно быть графическое и текстовое отображение информации состояния систем противопожарной защиты и систем, связанных с обеспечением безопасности людей при пожаре.

Автоматическая система пожарной сигнализации

В помещении пожарного поста должен находиться прибор приемно-контрольный пожарный (ППКП) автоматической системы пожарной сигнализации, на котором отображается световая и звуковая сигнализация:
- о режиме работы автоматической системы пожарной сигнализации – дежурный режим, неисправность, пожар;
- о срабатывании пожарного извещателя с указанием его адреса и места расположения;
- о наличии напряжения на основном вводе электроснабжения или включении резервного источника электроснабжения.

ППКП должен осуществлять:

- контроль исправности линий связи пожарных извещателей с прибором;
- контроль работоспособности адресных пожарных извещателей;
- подачу команд управления на устройства установок пожаротушения, оповещения о пожаре и управления эвакуацией людей, дымоудаления и подпора воздуха и других систем, связанных с безопасностью людей;
- автоматическое переключение с основного источника электроснабжения на резервный источник при исчезновении напряжения на основном источнике;
- документирование и регистрацию всех событий, происходящих в системе.

При использовании системы оповещения 4-го или 5-го типов, автоматическая система пожарной сигнализации должна быть с адресными извещателями и адресными модулями управления.

При срабатывании пожарных извещателей и/или спринклеров автоматического пожаратушения при пожаре должны:

- сработать противопожарные двери, ворота и завесы (шторы) противопожарной зоны;
- сработать огнезадерживающие клапаны в системах вентиляции;
- остановиться все эскалаторы;
- разблокировать эвакуационные выходы;
- включиться показатели путей эвакуации, показатели «Выход»;
- включиться эвакуационное освещение;
- должно выполняться речевое управление эвакуацией людей из здания с помощью системы оповещения о пожаре;
- включиться необходимые вентиляторы дымоудаления, открыться клапаны дымоудаления той дымовой зоны, где сработала сигнализация;
- включиться вентиляторы подпора воздуха и клапаны подачи свежего воздуха
в лестничные клетки, лифтовые шахты, противопожарные тамбур-шлюзы;
- выключиться вся приточно-вытяжная вентиляция и кондиционеры;
- спуститься на нижний уровень и остановиться лифты, открыться двери лифтов;
- остановиться технологическое оборудование;
- перевестись в режим «Пожар» лифты, транспортирующие пожарные подразделения;
- быть переданы сообщения о пожаре или неисправности на пульт централизованного пожарного наблюдения.

Автоматическая система пожаротушения

В помещении пожарного поста (диспетчерской) устанавливаются шкафы сигнализации по видам пожаротушения, кнопки пуска и остановки пожарных насосов –для водяного и пенного пожаротушения, устройства дистанционного пуска по направлениям тушения – для газового и порошкового пожаротушения, устройства переключения автоматического пуска на ручной и восстановления автоматического режима пожаротушения – для всех видов пожаротушения.

Автоматическая система пожаротушения схема

Формирование командного сигнала автоматического пуска осуществляется при срабатывании либо пожарных извещателей, либо сигнализаторов давления, либо электроконтактных манометров, либо технологических датчиков.

На лицевой панели шкафа сигнализации отображается световая и звуковая сигнализация:
- о пожаре с расшифровкой по секциям, направлениям;
- о пуске насосов с расшифровкой основной или резервный насос;
- о начале работы системы с расшифровкой направления, по которому подается огнетушащее вещество;
- об отключении автоматического пуска насосов с расшифровкой по насосам;
- о неисправности в системе;
- об исчезновении напряжения на вводах электроснабжения пожарных насосов и шкафов управления пожаротушением;
- о падении давления в автоматическом водопитателе, импульсном устройстве, трубопроводах спринклерных систем;
- о падении давления в пусковых баллонах (газовое и порошковое пожаротушение);
- о неисправности электрических цепей приборов и датчиков, формирующих команду на автоматический пуск установок;
- о заклинивании электрических задвижек;
- о неисправности цепей управления электромагнитных вентилей (общий сигнал);
- об аварийном уровне в пожарном резервуаре, в баке с пенообразователем, в дренажном приямке (общий сигнал);
- о падении давления ниже расчетного в городском трубопроводе водоснабжения;
- о снижении температуры ниже 5оС в помещении насосной станции, станции газового пожаротушения.

В шкафу сигнализации выполнена световая сигнализация:

- о наличии напряжения на вводах электроснабжения;
- об отключении автоматического пуска с расшифровкой по направлениям.
- об отключении звуковой сигнализации о пожаре;
- об отключении звуковой сигнализации о неисправности;
- о пожаре;
- о неисправности;
- о положении электрических задвижек (открыты/закрыты).

Система оповещения о пожаре и управления эвакуацией людей

Система оповещения (СО) приводится в действие в автоматическом режиме сигналом от автоматической системы пожарной сигнализации. В ручном режиме СО приводится в действие оперативным персоналом из пожарного поста (диспетчерской) при получении сигнала от системы пожарной сигнализации и/или от автоматической системы пожаротушения. Ручной режим имеет высший приоритет управления СО.

В помещении пожарного поста устанавливается оборудование системы оповещения о пожаре и управления эвакуацией людей. Это оборудование должно иметь световую и звуковую сигнализацию:

- о неисправности в системе;
- о неисправности цепей электропитания СО;
- о неисправности цепей пуска СО;
- об отключении автоматического режима управления.

Световую сигнализацию о:
- включении оповещения с расшифровкой по зонам оповещения.

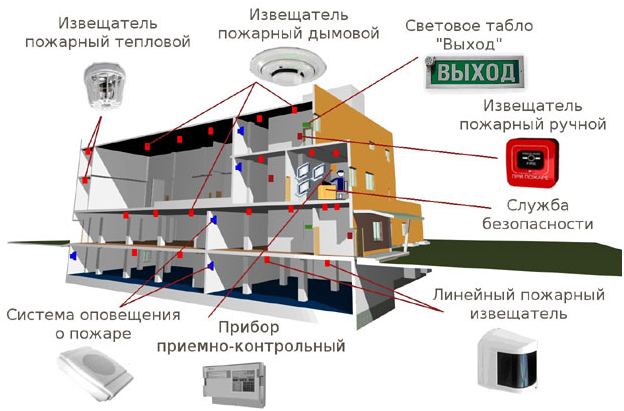

Системы оповещения о пожаре схема

В составе аппаратуры СО должны быть устройства (модули), с помощью которых оператор может запустить оповещение по выбранным зонам и/или по всему зданию, остановить работу системы по выбранным зонам и/или по всему зданию.
В пожарном посту необходимо предусмотреть оборудование дистанционного управления эвакуационным освещением.

Система дымоудаления и подпора воздуха (СД и ПВ)

В помещении пожарного поста (диспетчерской) устанавливаются:
- шкафы сигнализации систем дымоудаления и подпора воздуха,
- кнопки пуска и остановки вентиляторов, клапанов дымоудаления,
- устройства переключения автоматического пуска на ручной и восстановления автоматического режима.

Управление исполнительными элементами оборудования СД и ПВ осуществляется в автоматическом режиме от автоматической системы пожарной сигнализации и/или от автоматической системы пожаротушения, в ручном режиме дистанционно от кнопок в помещении пожарного поста или кнопок, установленных в шкафах пожарных кранов.

Шкафы сигнализации должны иметь звуковую и световую сигнализацию:
- о срабатывании с расшифровкой по системам;
- о пуске и выходе на рабочий режим вентиляторов;
- об открытии клапанов с расшифровкой по системам;
- об открытии поэтажных клапанов с расшифровкой места нахождения;
- о срабатывании вентиляционных устройств дымо- и теплоудаления с расшифровкой места нахождения;
- об отключении автоматического пуска вентиляторов, клапанов с расшифровкой места нахождения;
- о неисправности в системе;
- об исчезновении напряжения на вводах электроснабжения;
- о неисправности вентиляторов, приводов клапанов, вентиляционных устройств дымо- и теплоудаления;
- о неисправности цепей пуска вентиляторов, приводов клапанов, вентиляционных устройств дымо- и теплоудаления.

Световая сигнализация:
- о наличии напряжения на вводах электроснабжения;
-об отключении звуковой сигнализации о срабатывании систем;
- об отключении звуковой сигнализации о неисправности;
- о положении клапанов систем (открыты/закрыты);
- об отключении автоматического пуска с расшифровкой по системам.

Внутренний противопожарный водопровод

Сигнал пуска насосов внутреннего противопожарного водопровода в автоматическом режиме и открытие электрозадвижки на обводной линии водомерного узла выполняется от датчиков положения пожарного крана, когда какой-либо из пожарных кранов наполовину открыт. Датчик, фиксирующий такое открытие, подключен к станции пожарной сигнализации. Дистанционное управление насосами от кнопок управления осуществляется из помещения диспетчерской.

В помещении пожарного поста необходимо предусматривать следующую световую и звуковую сигнализацию:
- о пуске насосов с расшифровкой по насосам;
- об отключении автоматического пуска насосов с расшифровкой по насосам;
- о неисправности насосов;
- об исчезновении напряжения на вводах электроснабжения насосов;
- о заклинивании электрической задвижки;
- об открытии шкафов пожарных кранов (в качестве рекомендации);
- о снижении температуры ниже 5оС в помещении насосной.

А также световую сигнализацию:
- о наличии напряжения на вводах электроснабжения насосов;
- об отключении звуковой сигнализации;
- о положении электрической задвижки (открыта/закрыта);
- об отключении автоматического пуска.

Пожарные лифты

В помещении диспетчерской должна быть световая сигнализация о режиме работы лифтов, транспортирующих пожарные подразделения.

Клапан противопожарный общий видПротивопожарные клапаны

К противопожарным клапанам относятся огнезадерживающие клапаны, установленные в системах вентиляции, в технологических проемах между противопожарными отсеками.

В помещении диспетчерской необходима световая сигнализация с расшифровкой расположения клапанов:

- о наличии напряжения на вводах электроснабжения;
- об автоматическом режиме;
- о положении клапанов (открыты/закрыты);
-Звуковая сигнализация о неисправности.

Противопожарные двери, ворота, шторы (экраны)

В помещении диспетчерской необходима световая сигнализация с расшифровкой расположения противопожарных дверей, ворот и экранов:
- о наличии напряжения на вводах электроснабжения приводов для закрывания;
- об отсутствии неисправностей;
- о готовности к работе приводов (есть напряжение, аккумуляторы исправны);
- о закрытии при пожаре дверей, ворот и штор.
Звуковая сигнализация о неисправности.
Лифты, эскалаторы, травилаторы.
Лифты в случае пожара опускаются на первый этаж и стоят с открытыми дверьми. Эскалаторы и травилаторы при пожаре должны быть остановлены.

В диспетчерской должна быть световая сигнализация о режиме «Пожар».

Системы вентиляции и кондиционирования

При пожаре системы вентиляции и кондиционирования должны быть отключены.
В диспетчерской должна быть световая сигнализация об отключении систем (общий сигнал).

Технологическое оборудование

При пожаре должно быть отключено технологическое оборудование.
В диспетчерской должна быть световая сигнализация об отключении технологического оборудования (общий сигнал).

Турникеты, двери, оборудованные системой контроля доступа

Эвакуационные выходы могут быть заблокированы турникетами и дверьми, которые контролируются системой контроля доступа. При пожаре система контроля доступа разблокируется, тем самым открывая все эвакуационные выходы.
В помещении пожарного поста должна быть световая сигнализация (с расшифровкой места расположения) о разблокировании дверей и турникетов эвакуационных выходов.

Система пожарной сигнализации и автоматики обеспечивает постоянный автоматический контроль работоспособности всех систем противопожарной защиты с протоколированием всех событий, сигнализацией о неисправностях и их устранении, определением точного адреса очага пожара и выводом этой информации на дисплей, приемом информации о работе системы пожаротушения в очаге пожара. В случае возгорания выдаются все управляющие сигналы.

При применении на объекте системы видеонаблюдения и цифровой записи видеоизображения обеспечивается прямой доступ к изображению предыдущего пожарному состоянию объекта, изображению возникновения пожара, что позволит узнать причины возникновения загорания и привлечь к ответственности всех лиц, причастных к пожару. Извлекая уроки из виденного, можно улучшить и усовершенствовать систему противопожарной защиты объекта, сделать выводы по подбору персонала и его обучению пожарной безопасности.

Оперативно-дежурный и обслуживающий персонал ЦПУ СПЗ должен иметь соответствующую подготовку, знать принцип действия оборудования, изучить инструкции по эксплуатации, знать алгоритм действия при пожаре,
Все оборудование должно быть сертифицировано в Украине. Монтаж этого оборудования проводит организация, имеющая лицензию на этот вид деятельности.

Заказать проектные работы систем противопожарной диспетчеризации

Обратившись в нашу компанию, Вы имеете уникальную возможность заказать проектирование систем противопожарной защиты любого уровня сложности по самым выгодным ценам. Кроме того, мы предлагаем широкий ассортимент качественной продукции для систем противопожарной безопасности. Сделать заказ, а также получить более детальную информацию можно по телефонам, которые указаны на сайте или оставить заявку на обратный звонок.

Только профессиональный подход, который применяют в своей работе наши специалисты позволяют спроектировать эффективную систему противопожарной защиты.

Преимущества сотрудничества с нами

• Максимально быстрая обработка заявки;
• Большой ассортимент сертифицированной продукции;
• Бесплатная консультация;
• Лучшие цены;
• Гибкая система скидок;
• Разработка проекта любого уровня сложности;
• Оказание помощи при выборе оптимального оборудования с учетом всех пожеланий клиента;
• Мы не выходим за рамки установленного бюджета;
• Качественное выполнение монтажных и пуско-наладочных работ;
• Решение самых сложных и нестандартных задач, за которые мало кто возьмется.
Наши приоритеты — это надежность, качество и эффективность, поэтому сотрудничая с нами, Вы имеете возможность по достоинству оценить все преимущества работы с профессионалами!

Заказать звонок

{cpt_news_short_list news_num='5' overridestyle=''}
