Проектирование вентиляции коровника

Проектирование системы вентиляции коровника

Наша проектно-монтажная компания предлагает комплексное решение задач по проектированию систем вентиляции любого уровня сложности, подбор оптимального оборудования для систем промышленной вентиляции в соответствии с техническим заданием и пожеланиями заказчика, а также монтаж «под ключ» и пуско-наладочные работы.

Коровники – это животноводческие предприятия крупного рогатого скота, которые делятся на товарные и племенные:

1. Товарные коровники предназначены для производства молока и мяса.
2. Племенные коровники предназначены для совершенствования породы и выращивания высокоценного молодняка.
В зависимости от возраста и физиологического состояния коров коровники подразделяются на следующие виды:
1. Предприятие КРС по производству молока и мяса с законченным производственным циклом (50 % коров в структуре стада).
2. Предприятие КРС по производству молока (90 % коров в структуре стада).
3. Предприятие КРС мясного направления по выращиванию всего молодняка на предприятии (около 40 % коров в структуре стада).
4. Предприятие репродукторное мясного направления (около 85 % коров в структуре стада), предназначено для получения телят, которых затем передают на откормочные площадки.

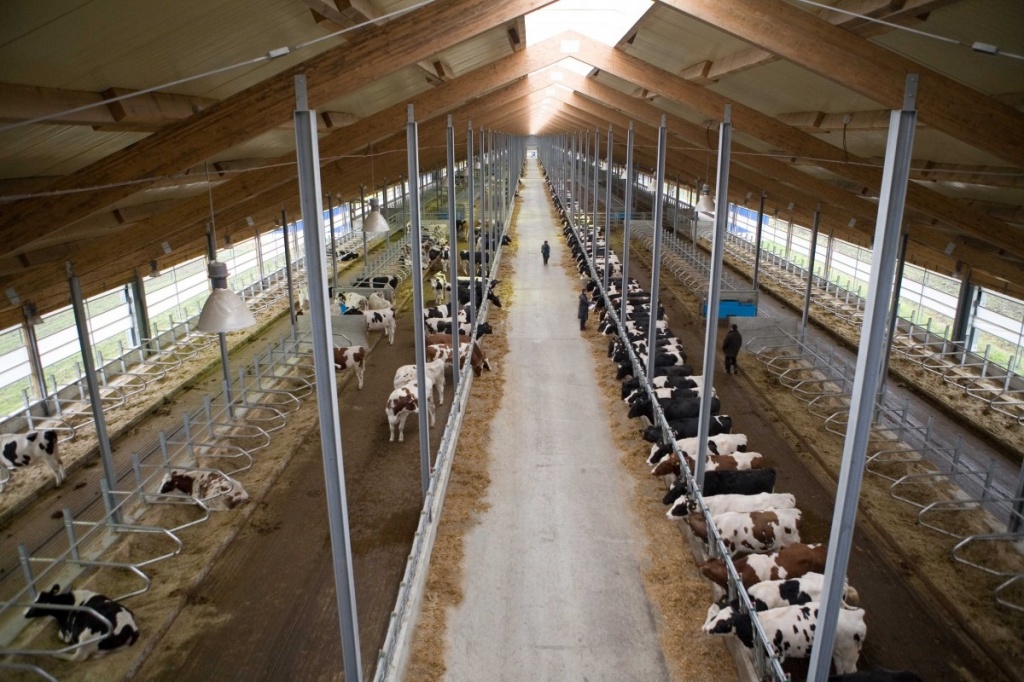

Современный коровник

Рис.1. Современный коровник

Перечень основных зданий и состав помещений предприятий КРС имеет следующий вид:

1. Коровники с привязным содержанием коров, которые состоят из стойлового помещения, помещения для инвентаря и помещение для хранения текущего запаса концентрированных кормов.
2. Коровник с беспривязным содержанием коров, который состоит из секции для содержания однородных групп коров и помещение для инвентаря.
3. Доильное отделение, которое состоит из помещения для хранения фуража, доильного зала, моечной, помещения вакуум-насосного оборудования и компрессорная станция.
4. Молочное отделение, которое состоит из помещения для приема и первичной обработки молока, моечной, лаборатории и санитарно-бытовых помещений.
5. Родильное отделение, которое состоит из стойлового помещения, профилактория для телят, молочной, моечной, помещения для санитарной обработки животных, помещения для персонала, электрощитовой, помещения вакуум-насосного оборудования, помещения для подстилки, помещения для хранения фуража, помещения для хранения дезинфицирующих и моющих средств и инвентарной.
6. Телятник, который состоит из помещений для групповых клеток, помещения для хранения фуража, моечной, инвентарной, помещение для подстилки, помещение для обслуживающего персонала и электрощитовой.
7. Здания для ремонтного молодняка в котором имеется секция для содержания однородных групп коров, помещения для инвентаря и помещения для хранения фуража.
8. Здание для молодняка, выращиваемого на мясо.
9. Выгульные площадки.
10. Пункт искусственного осеменения, который состоит из манежа для осеменения, стойлового помещения, лабораторий с моечными и помещения для хранения фуража.

Кроме вышеперечисленных, в состав предприятия КРС дополнительно входят три группы зданий:

1. Подсобно-производственные здания для приготовления кормов, здания и сооружения ветеринарного назначения.
2. Складские здания (склады кормов, подстилки, хозяйственного инвентаря), сооружения для обработки и хранения навоза, площадки и навесы для хранения средств механизации.
3. Вспомогательные здания помещения управления, общественного питания, здравпункта и бытовые помещения.

1. Особенности микроклимата в коровнике.

В замкнутых помещениях коровника крупный рогатый скот находится от 6 до 8 месяцев в году. За это время в помещении коровника необходимо поддерживать температуру, влажность, подвижность и газовый состав воздуха на оптимальном уровне, для повышения производительности животных при минимальных затратах на корма и на средства для их выращивание.
Оптимальные показатели качества воздуха в помещении коровника повышают устойчивость внутреннего тепловлагообмена крупного рогатого скота с окружающей средой.

Высокая производительность на предприятиях КРС обеспечивается качеством корма для животных (до 50-60%). Породистость животных повышает производительность до 20 %, а управление параметрами воздуха в коровнике повышают производительность на 30%.

Особенно отрицательно влияет на организм коров повышение температуры воздуха выше верхнего оптимального предела. Наиболее чувствительны к высокой температуре высокопродуктивные коровы и животные в последней стадии стельности. Установлено, что для молочных коров нижняя граница оптимальной температуры равна +5°С, а верхняя +25°С.

Система вентиляции на предприятиях КРС должна обеспечить оптимальный воздухообмен и удалять вредные газы, излишки тепла и влаги, в соответствии с действующими строительными, санитарными и отраслевыми технологическими нормами.
В холодное время года, скорость движения воздуха в помещении коровника понижают до 0,1 м/с, чтобы животные не переохлаждались.

Вредные газовые выделения на предприятиях КРС отрицательно влияют на обмен веществ и продуктивность коров, повышают риск заболеваний. Обычная и органическая пыль, обычная и микробная загрязненность воздуха в помещении коровника оказывает вредное влияние на животных, технологическое оборудование и отопительно-вентиляционную технику.
Оптимальные температурно-влажностные и газовые параметры воздуха в помещении коровника повышают производительность каждого животного в соответствии с максимальной производительностью данной породы.

2. Естественная вентиляция в коровниках.

Основные здания на предприятиях КРС, где содержаться животные имеют следующие архитектурные данные. Это одноэтажные здания прямоугольной формы, с большими оконными проемами для освещения. На торцах здания распашные ворота для проезда обслуживающего транспорта и выгона животных из здания коровника.

Для естественной вентиляции помещений коровника используются вытяжные вертикальные каналы, дефлекторы и светоаэрационные фонари на кровле коровника.

Естественная вытяжная вентиляция должна удалять из нижней (30%) и верхней (70%) зоны помещения использованный воздух в объеме от общего воздухообмена.
Распашные ворота на торцах здания и оконные проемы в наружных стенах коровника позволяют осуществить сквозное перекрестное проветривание основных помещений коровника в теплый период года.

Кровля коровника с аэрационными фонарями

Рис.2. Кровля коровника с аэрационными фонарями.

Система естественной вентиляции должна быть во всех помещениях коровника, для постоянного проветривания и удаления вредных газов и пыли, которые образуются при постоянной эксплуатации коровника.

3. Механическая вентиляция в коровниках.

В здании коровника системы отопления и вентиляции обязаны обеспечить заданные действующими строительными и санитарными нормами метеорологические условия, температуру и чистоту воздуха, относительную влажность, газовый состав и скорость движения воздуха.

В помещении коровника проектируется и монтируется воздушное отопление, которое совмещается с системой приточной вентиляции.

Схема приточной вентиляции здания

Рис.3. Схема приточной вентиляции здания, совмещенной
с воздушным отопление (полный приток с перегревом)

В пределах одного помещения здания коровника в соответствии с действующими строительными и санитарными нормами разрешается частичная рециркуляция воздуха и рекуперация тепла с использованием роторного или перекрестноточного рекуператора.

Систему кондиционирования воздуха в помещении коровника проектируется при финансовой целесообразности и техническом обоснованием, если заданные метеорологические условия и чистота воздуха в них не могут быть обеспечены приточной вентиляцией с испарительным охлаждением воздуха.

Система кондиционирования воздуха в помещении коровника состоит из водяной секции воздухоохладителя, которая монтируется в воздуховоды приточной системы вентиляции. Источником холодной воды для секции воздухоохладителя является чиллер.

Чиллер с воздушным охлаждением конденсатора Daikin EWYQ310F-XS

Рис.4. Чиллер с воздушным охлаждением конденсатора Daikin EWYQ310F-XS.
Холодопроизводительность – 304 кВт, теплопроизводительность – 329 кВт.

Для увеличения скорости движения воздуха и увеличения кратности воздухообмена в помещении коровника проектируются и монтируются осевые механические вентиляторы.

На предприятиях КРС часто применяются автоматические регуляторы вентиляционных установок. Они предназначены для регуляции числа оборотов и потока подаваемого воздуха, связанного с регулятором осевого вентилятора. Этим обеспечивается согласование воздушного потока с режимом нагрузки в зависимости от температуры воздуха в помещении.

Осевой вентилятор в коровнике

Рис.5. Осевой вентилятор в коровнике.

4. Система дымоудаления и подпора воздуха в коровниках.

При проектировании вентиляции зданий коровника предусматривается проектирование и монтаж следующих противопожарных мероприятий:

1. Система дымоудаления из основных и вспомогательных помещений.
2. Система подпора воздуха на путях эвакуации людей и животных.
3. На путях эвакуации предусматривать распашные и раздвижные ворота, которые открываются по направлению выхода из здания.

Система дымоудаления и подпора воздуха состоит из светоаэрационных фонарей, клапанов дымоудаления, плотных стальных воздуховодов, покрытых огнезадерживающим составом; бетонных или кирпичных вертикальных шахт, огнезадерживающих клапанов, вентиляторов дымоудаления (радиальные, осевые или крышные радиальные).

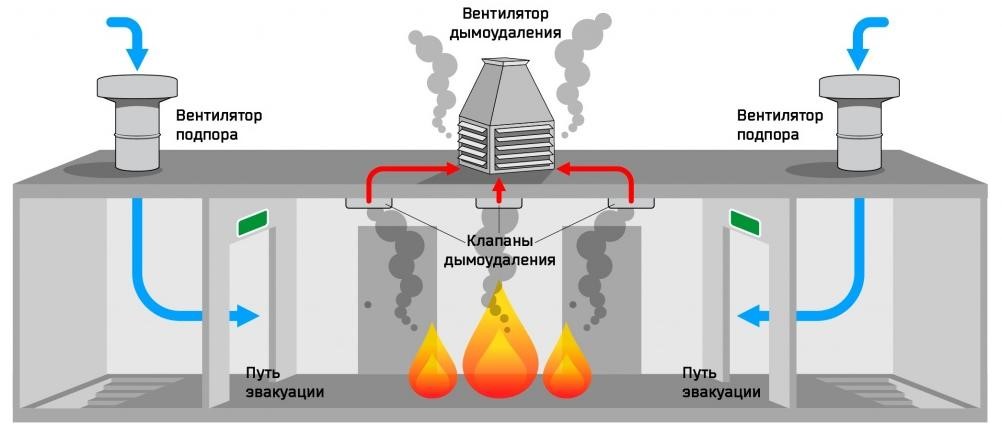

Схема системы дымоудаления

Рис. 6. Схема системы дымоудаления из помещений здания и система
подпора воздуха на путях эвакуации из горящего здания.

При проектировании вертикальные коллекторы или шахты систем дымоудаления из помещений надземной части здания должны иметь предел огнестойкости 0,75 ч (EI 45). Все остальные воздуховоды систем противодымной защиты должны иметь предел огнестойкости не менее 0,5 ч (EI 30).

Воздуховоды систем подпора воздуха при пожаре должны иметь предел огнестойкости не менее 0,5 ч (EI 30). Воздуховоды систем подпора воздуха на путях эвакуации людей и лестничных клетках должны иметь предел огнестойкости 2,5 часа (EI 150).
Именно такие временные ограничители, которые проверены почти столетним опытом человечества в современном строительстве, позволяют минимизировать первоначальные затраты на проектирование и монтаж системы дымоудаления. А при возникновении пожара в коровнике, позволяют его быстро потушить и минимизировать его вредные последствия для человека, животных и окружающей среды.
