Мультизональні системи кондиціонування

Мультизональна система кондиціонування призначена для організації вентиляції і створення комфортного мікроклімату в усіх приміщеннях будівлі. Складається із зовнішнього та внутрішніх блоків, з'єднаних магістраллю, якою рухається холодоагент. У цій якості використовується одна з марок фреону.

Зовнішній - створює мікроклімат і циркуляцію свіжого повітря. Температура регулюється індивідуальними пультами керування. Також може здійснюватися з диспетчерського поста як усією установкою, так і окремими елементами.
Першою компанією, яка розпочала випуск подібного обладнання є Daikin з зареєстрованою торговою маркою VRV. Продукція інших виробників позначається абревіатурою VRF.

Принцип дії

схема мультизональної системиVRV- або VRF-система - це синонімічні назви мультизональной конфігурації. Це система, у якій подача холодоагенту до кінцевого споживача варіюється самим споживачем. Кліматичні умови в кожній кімнаті є незалежними одні від інших та керуються внутрішньо або з центрального поста.

Технічні можливості такої системи і показники працездатності вище, ніж у кондиціонерів побутового або промислового призначення. Потужність зовнішнього обладнання достатня для прокачування фреону на дистанцію більше ніж 100 м.

Монтаж внутрішніх елементів

Дуже схожий зі звичайними кондиціонерами :
за місцем розташування:
  • підлоговий;
  • стельовий;
  • колоновидний;
  • настінний.
за типом:
  • касетний;
  • канальний.
Легко налаштовується під вимоги замовника і дозволяє дотримуватися різних температурних умов для різних приміщень з калібруванням до 1 градуса.

Деякі моделі оснащені додатковими фільтрами, мають можливість осушення повітря. Це зручно тоді, коли одна частина приміщень повинна мати підвищену вологість - вище 60%, а інша - нормальну. До такої категорії належать басейни, сауни, СПА-салони, солярії, лікувальні установи.

У деяких - реалізовано роздільне регулювання: обігрів або охолодження. Така функція підвищує вартість, але є доцільною для будівель з розташуванням офісів на південній та північній стороні. У сонячний осінній день на південній стороні буде спекотно, а ось мешканці північних - потребують додаткового обігріву.

Управління може бути представлено індивідуальним пультом у кожному офісі і центральним пунктом. Здійснюється об'єднання декількох VRV-систем в одну. Окремі моделі можуть з'єднаються з приточно-витяжною вентиляцією.

Особливості

Технічні характеристики:

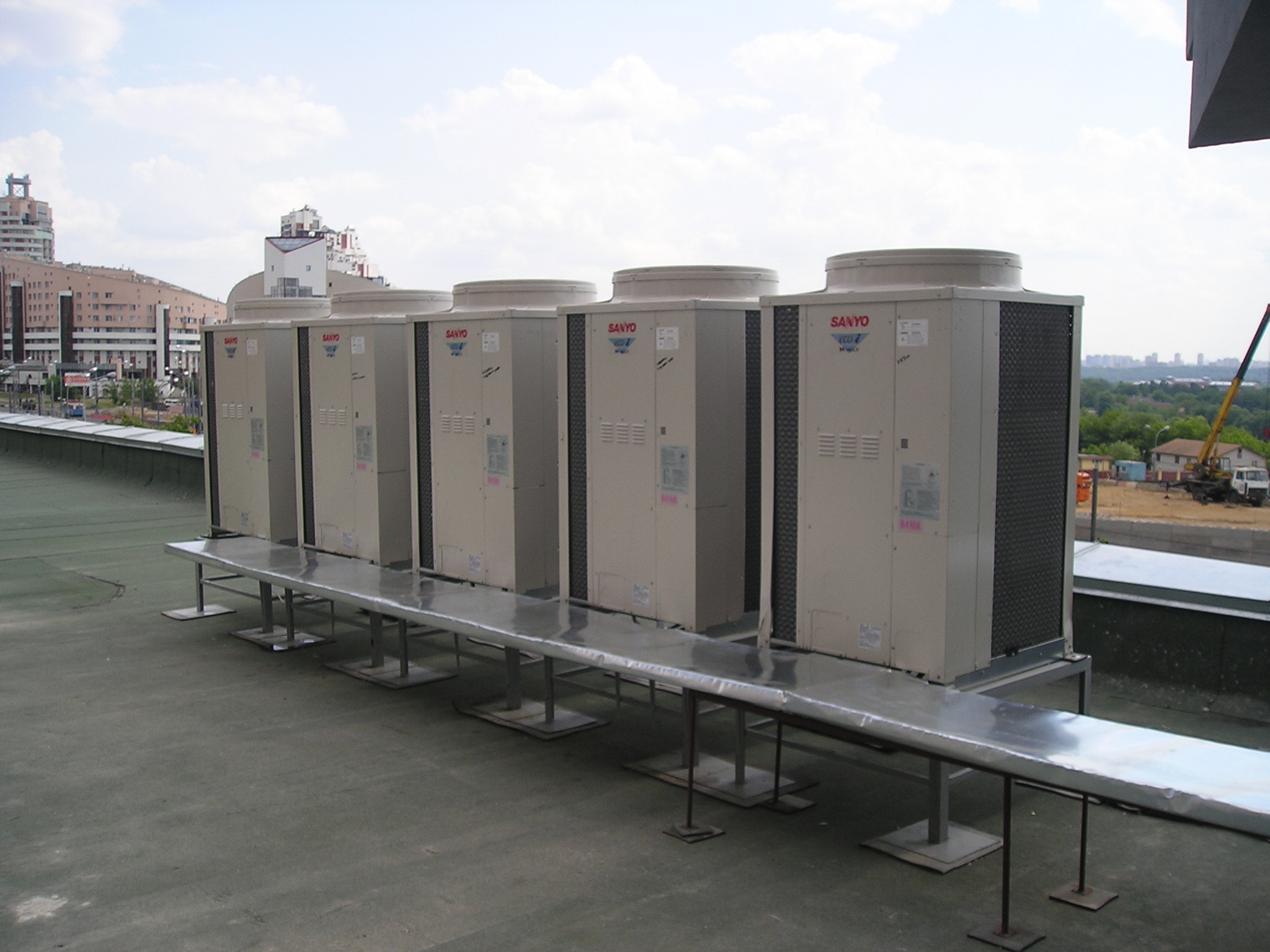

мультизональна система VRF Sanyo
  • Холодильна потужність становить від 10 до 150 кВт.
  • Низький рівень енергоспоживання - на одиницю спожитої енергії припадає 4 одиниці виробленої.
  • Блоки оснащені терморегулюючими вентилями, які й регулюють потік фреону, з урахуванням заданого навантаження.
  • Побічний ефект функціонування - зниження вологості, що добре для збереження техніки та здоров'я людей.
  • Відмінно функціонує навіть при наднизьких температурах.
  • Безшумна робота тому, що всі «гучні» частини змонтовані поза кімнатами та офісами.
  • Термін експлуатації - не менше 10 років.

Висока автоматизація елементів - в разі аварії, неробочий пристрій відключається автоматично, про що подає сигнал на пост оператора. Співробітники дізнаються про це по червоному сигналові світлодіода на пульті і зможуть запросити інженера з обслуговування самостійно тоді, коли центральний диспетчерський пульт не передбачений або відсутній оператор. При цьому аварія на одному з них не впливає на функціонування в цілому.

Завдання централізованого регулювання:
  • контроль обладнання;
  • управління модулями;
  • оптимізація.
Диспетчер або оператор розподіляє потужність модулів, визначає умови роботи. При відключенні невикористовуваних приміщень і переведення їх в економний режим - ви легко скоротите до 40% споживання електроенергії при незмінній продуктивності всієї установки.
 схема мультизональної системи Ventrra
Переваги:
системи:
  • відстань між елементами практично не обмежена;
  • розрахована на обслуговування великої кількості кімнат;
  • існує можливість регулювання оператором;
  • можливе об'єднання декількох систем в одну;
  • сумарна вартість нижче, ніж монтаж окремих кліматичних пристроїв;
  • невисокі експлуатаційні витрати на підтримку функціонування.
зовнішнього блоку:
  • може встановлюватися в будь-якому місці - на даху або поруч з будівлею;
  • не впливає на рівень шуму всередині;
внутрішніх:
  • кількість не обмежена;
  • розміщуються там, де вони потрібні;
  • конфігурація може бути будь-якою;
  • підтримується індивідуальний режим для кожного.
Монтаж досить простий і складається з прокладання одного фреонопровіда, який об'єднує зовнішній модуль і до 30 внутрішніх. Можливе поступове підключення додаткових елементів. Діяльність повністю автоматизована і може поєднуватися з вентиляцією або протипожежними каналами.

Можливе резервне дублювання. При виході з ладу основного модуля, функціонувати продовжує резервний. Це дуже зручна функція для ситуацій, коли клімат повинен залишатися постійним.

Сфера використання мультізональних систем кондиціонування:
  • готелі;
  • театри;
  • елітні квартири;
  • таунхауси;
  • бізнес-центри;
  • лікарні;
  • громадські будівлі.
Відмінність VRV від спліт-систем:
  • Підтримує відстань між блоками на будь-якій відстані, в той час як побутові кондиціонери - 15 м. Збільшення дистанції понад 20 м веде до втрати потужності і при 60 м стає працездатним.
  • Доступне обслуговування площі в тисячі метрів. Для побутового приладу цей параметр не перевищує 50 кв.м, а для промислового - не більше 150 кв.м.
  • Магістраль з циркулюючим по ній холодоагентом займає менше місця, швидше монтується, може безпроблемно перероблятися і нарощуватися, на відміну від повітропроводів канальних систем.
  • Така конфігурація не псує фасад в історичній зоні міста і при цьому створює сучасні умови регулювання клімату.
Проектування та установка VRV - це складне завдання, але економічно виправдане, яке демонструє хороші показники в створенні і підтримці мікроклімату.
