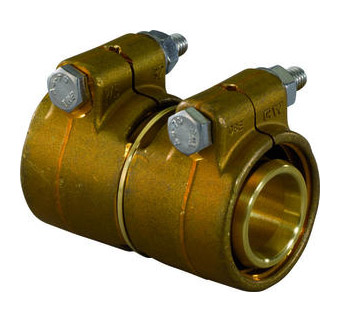

Зажимной соединитель PN6

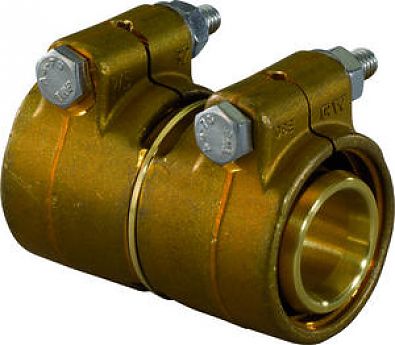

Зажимной соединитель PN10

Тройник

Колено

Муфта

Переходник

Фланец

Вращающаяся муфта

Муфта места крепления

Press Переходник PN6

Press Переходник PN10

RS зажимной адаптер PN6

RS зажимной адаптер PN10

RS Адаптер Q&E

RS Муфта DR

RS Тройник равнопроходной DR

RS Уголок DR

RS Уголок 45° DR

RS Переходник редукционный DR

RS Адаптер с внутр. резьбой DR

RS Адаптер с нар. резьбой DR

RS Фланцевый адаптер DR

RS Соединитель

RS Тройник равнопроходной

RS Уголок

RS Уголок 45°

RS Переходник

RS Штуцер с внутренней резьбой

RS Штуцер с наружн. резьбой

RS Фланцевый адаптер

RS Удлинитель

Press Стопорный штифт

WIPEX

Для монтажа труб Uponor применяются несколько видов соединительных элементов. Один из них – механические зажимные фитинги Wipex, с помощью которых происходит монтаж Uponor PE-Xa – труб из поперечносшитого полиэтилена, диаметр которых от 25 до 110 мм.

Данный элемент специально изготовлен для создания трубопроводных систем холодного и горячего водоснабжения, а также для организации наружных систем отопления, внутренних отопительных технологий и систем канализации.  Материалом для изготовления данного фитинга выбрана латунь (DIN EN ISO 6509), которая не поддается коррозии и стойкая к обесцвечиванию. Uponor WIPEX, которые используются для монтажа труб, обеспечивающих транспортировку питьевой воды, изготовлены из пищевой латуни (СuZn36Pb2As), которая имеет повышенные показатели стойкости к дезоцинкованию. Резиновый уплотнитель, входящий в комплект, имеет форму кольца и находится с внутренней стороны на торце. Резьба G Uponor Wipex выполнена по стандарту, регламентирующему трубные и дюймовые резьбы –  DIN EN ISO 228-1.

Основным преимуществом данного типа соединения является скорость монтажа и отсутствие специального инструмента.  Для начала следует обрезать трубу. Далее необходимо снять фаску и удалить по наружному краю заусеницы. Следующий этап – снять болт и расширить плоскогубцами зажимную гильзу, которую тот удерживал. Гильзу следует надеть на конец трубы. На этом этапе нужно помнить, что гильза очень сопротивляется расширению, поэтому следует головку болта вставить между щепками гильзы до того, как уберутся плоскогубцы. Следующий шаг – вставка штуцера до упора.  Далее следует соединить гильзу и штуцер  таким образом, чтобы паз штуцера полностью совместился с гильзой. Резьбу гайки и болта необходимо смазать, а далее установить болт на прежнее место, и затянуть соединение до полного замыкания гильзы.
