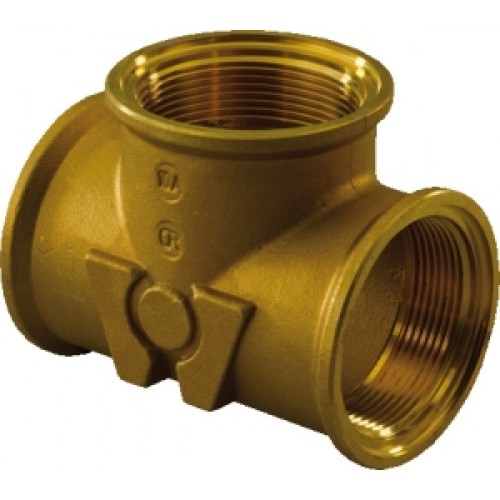

Трійник

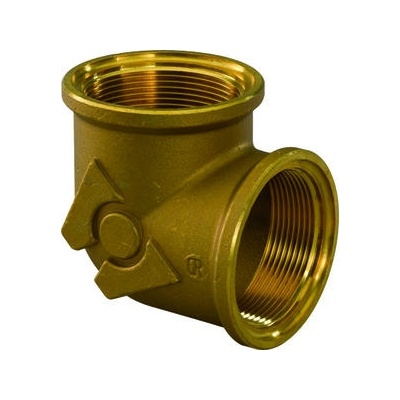

Коліно

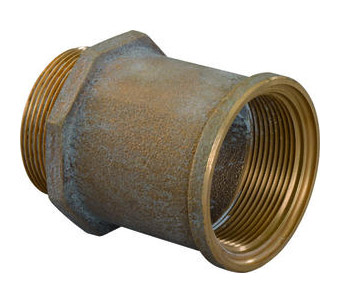

Муфта

Перехідник

Фланець

Обертаюча муфта

Муфта місць кріплення

Press Перехідник PN6

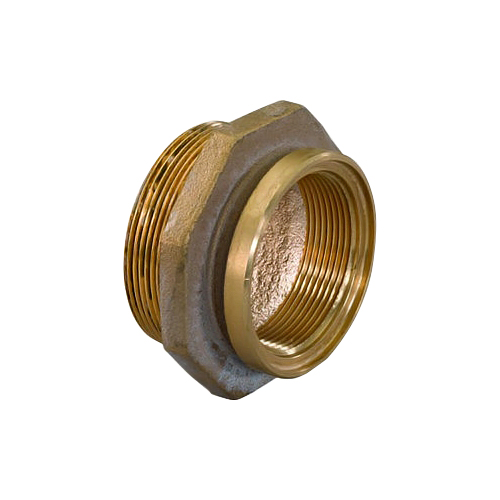

Press Перехідник PN10

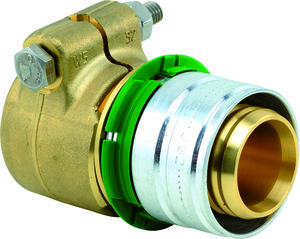

RS затискач адаптер PN6

RS затискач адаптер PN10

RS Адаптер Q & E

RS Муфта DR

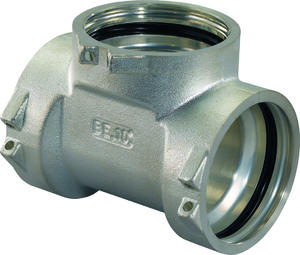

RS Трійник рівнопрохідний DR

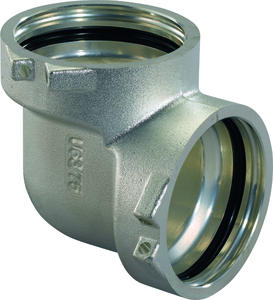

RS Кутник DR

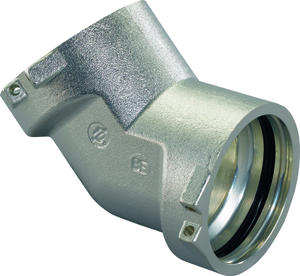

RS Кутник 45 ° DR

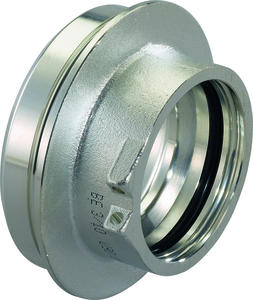

RS Перехідник редукційний DR

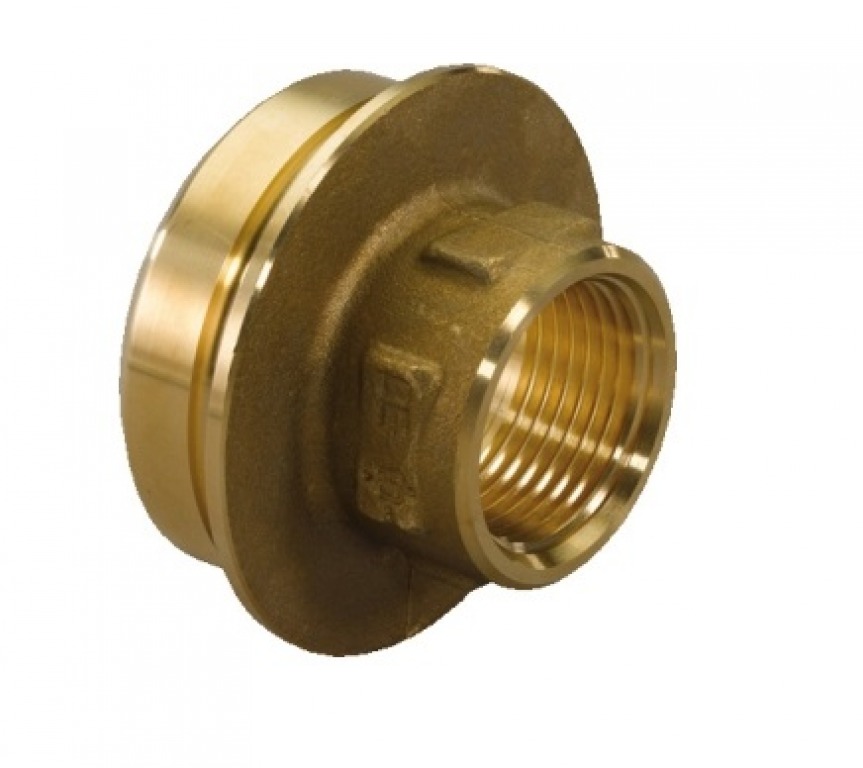

RS Адаптер із внутр. різьбленням DR

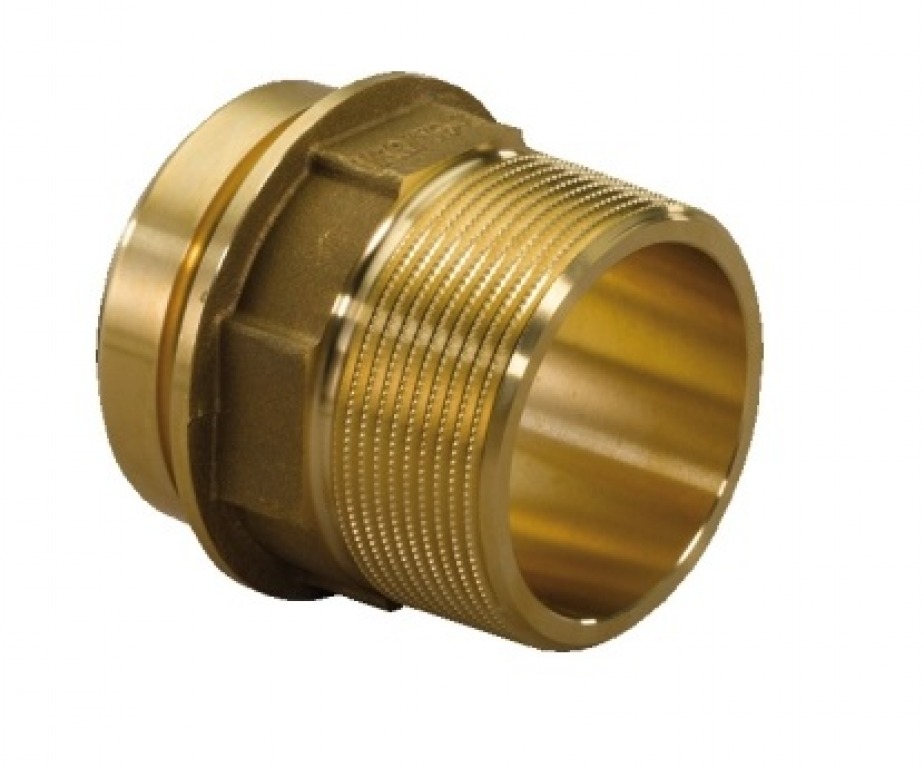

RS Адаптер з зовн. різьбленням DR

RS Фланцевий адаптер DR

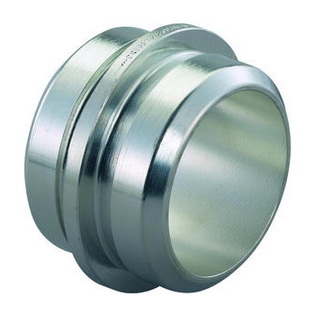

RS З'єднувач

RS Трійник Рівнопрохідний

RS Кутник

RS Кутник 45 °

RS Перехідник

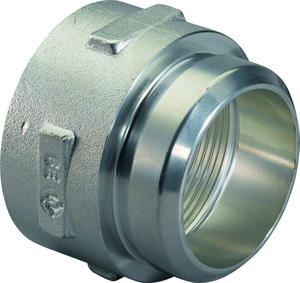

RS Штуцер з внутрішнім різьбленням

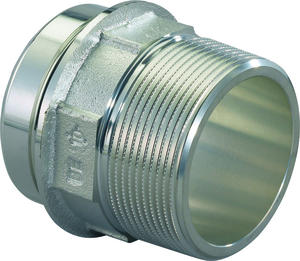

RS Штуцер з зовнішн. різьбленням

RS Фланцевий адаптер

RS Подовжувач

Press Стопорний штифт

Wipex

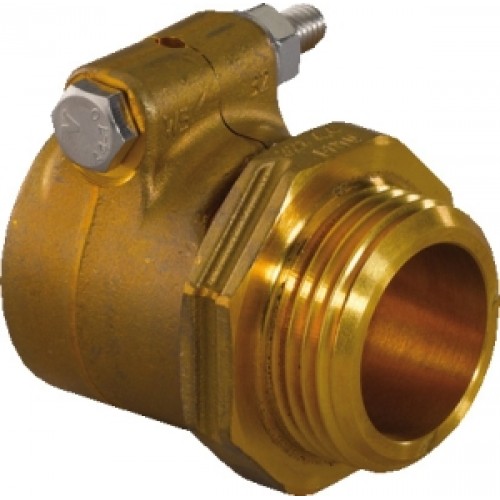

Для монтажу труб Uponor застосовуються кілька видів з'єднувальних елементів. Один з них - механічні затискні фітинги Wipex, за допомогою яких відбувається монтаж Uponor PE-Xa - труб з поперечносшитого поліетилену, діаметр яких від 25 до 110 мм.

Даний елемент спеціально виготовлений для створення трубопровідних систем холодного та гарячого водопостачання, а також для організації зовнішніх систем опалення, внутрішніх опалювальних технологій та систем каналізації. Матеріалом для виготовлення даного фитинга обрана латунь (DIN EN ISO 6509), яка не піддається корозії і стійка до знебарвлення. Uponor WIPEX, які використовуються для монтажу труб, що забезпечують транспортування питної води, виготовлені з харчової латуні (СuZn36Pb2As), яка має підвищені показники стійкості до дезоцінкованію. Гумовий ущільнювач, що входить в комплект, має форму кільця і знаходиться з внутрішньої сторони на торці. Різьба G Uponor Wipex виконана за стандартом, що регламентує трубні і дюймові різьби - DIN EN ISO 228-1.

Основною перевагою даного типу з'єднання є швидкість монтажу і відсутність спеціального інструменту. Для початку слід обрізати трубу. Далі необхідно зняти фаску і видалити по зовнішньому краю задирки. Наступний етап - зняти болт і розширити плоскогубцями затискну гільзу, яку той утримував. Гільзу слід надіти на кінець труби. На цьому етапі потрібно пам'ятати, що гільза дуже пручається розширенню, тому слід головку болта вставити між трісками гільзи до того, як заберуться плоскогубці. Наступний крок - вставка штуцера до упору. Далі слід з'єднати гільзу і штуцер таким чином, щоб паз штуцера повністю совместился з гільзою. Різьбу гайки і болти необхідно змастити, а далі встановити болт на колишнє місце, і затягнути з'єднання до повного замикання гільзи.
