BCSA 0431

Главная задача системы дымоудаления - это отводить все газы и дым, которые образовались во время горения в котле.

Системы дымоудаления от компании Navien BCSA 0431 используются в настенных котлах. Данная система отводит продукты сгорания через заднюю стену, непосредственно за котлом.

Дизайн помещения от этого не пострадает, поскольку дымоходную трубу совершенно не нужно будет оставлять на виду - она крепится к задней стенке котла и выводится наружу. Кроме того, дымоход имеет специальный наконечник, который позволяет защитить от ветра всю систему, чтобы дым и газы не пошли обратно в помещение. Также наконечник позволяет избежать попадания мусора, различных загрязнений, а так же осадков в саму камеру сгорания котла.

При этом, система дымоудаления имеет фиксированную длину.

Монтаж

Поскольку система дымоудаления отвечает за отведение всех вредных газов из котла, очень важно, чтобы ее монтаж выполнялся правильно и качественно. Поэтому, если у вас нет опыта монтажа системы дымоудаления, лучше это дело доверить профессионалам.

1. При монтаже системы дымоудаления необходимо, чтобы последний горизонтальный участок имел понижающий уклон в сторону отвода дымовых газов 3 - 5°. Это позволит избежать попадания конденсата, мусора, осадков, а так же дождевой воды в камеру сгорания котла.

2. Расстояние конечного участка системы дымоудаления, который располагается на улице, до стены должно быть не менее 200 мм. Через воздухозаборные отверстия обеспечивается свободный забор воздуха конечного участка системы дымоудаления. Воздухозаборные отверстия не должны иметь никаких препятствий для воздухозабора.

3. Конечный участок дымоотводящей трубы должен распологаться на расстоянии не менее 600 мм от окон, дверей и вентиляционных отверстий.

4. Когда конечный участок системы дымоудаления будет выводится через стену помещения наружу, необходимо соблюдать правила минимально допустимого расстояния “Hmin” от дымоотводящей трубы до потолка внутри помещения. Если потолок помещения выполнен из негорючих материалов, Hmin = 50мм.Если потолок помещения выполнен из горючих материалов и облицован негорючми материалами, Hmin = 100мм. Облицовка потолка негорючими материалами должна выступать за габариты трубы не менее, чем на 150мм.Если потолок помещения выполнен из горючих материалов и не облицован негорючими материалами, Hmin = 150мм.

5. При необходимости, наружный участок системы дымоудаления можно расположить под выступающими консольными элементами зданий (балконами, карнизами и т.п.). Но  при этом стоит учитывать, что отверстия дымоудаления и воздухозабора будут находиться вне зоны, ограниченной дугой с радиусом “R”, равным длине выступающего консольного элемента здания.

7. Места соединений воздухозаборной и дымоотводящей трубы с котлом должны быть герметичными. Если этого не будет, то может произойти утечка угарного газа, который вызывает тяжёлое отравление и даже смерть.

8. Направление труб не является обязательным. Его можно изменять в зависимости от планировки помещения и его дизайна. Труба отвода дымовых газов всегда присоединяется к центральному патрубку, а труба для забора воздуха присоединяется к правому или левому патрубку, в зависимости от удобства монтажа. Незадействованное воздухозаборное отверстие закрывается специальной заглушкой.

9. Зимой следует периодически осматривать систему дымоудаления, поскольку на кончике часто может намерзать лед или появляться сосульки. Их необходимо сразу удалять, поскольку они могут не только привести к сбоям в работе котла, но и привести к несчастным случаям.

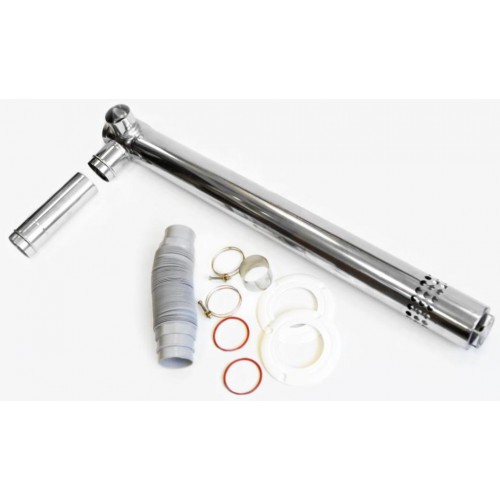

В комплект дымохода BCSA 0431 входит:

1. впускная/дымоотводящая труба с защитой от задувания  d75мм х 1130 мм — 1 шт.;

2. воздухозаборный патрубок d75мм х 1000 мм — 1 шт.;

3. удлинитель дымохода d75мм х 250 мм — 1 шт.;

4. фланец  d100 мм — 2 шт.;

5. хомут d75мм — 2 шт.;

6. уплотнительное кольцо — 2 шт.
