BCSA 0482 0487

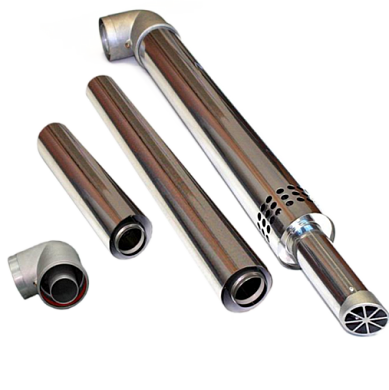

Система дымоудаления  BCSA0482 0487 версии Coaxil предназначается для котла NAVIEN Ace TURBO Coaxial.

Функция системы дымоудаления состоит в том, чтобы отводить газы, которые образуются в процессе сгорания топлива.

Монтаж такой системы должен осуществляться обязательно с соблюдением норм и требований, которые действуют в том регионе, где устанавливается котел. Неправильно смонтированная система дымоудаления может привести к очень печальным последствиям. Поэтому, самостоятельно ее не рекомендуется устанавливать, лучше его доверить специализированной монтажной организации.

Основные правила монтажа:

1. Максимальная длина труб системы дымоудаления не должна превышать 6м. При необходимости удлинения трубы, ее одополняют только ровными участками, либо же коленами 90°. При этом, устанавливая каждое дополнительное колено 90°, следует учитывать, что максимально допустимая длина труб системы дымоудаления укорачивается на 1,5 м, но при этом, первое колено в расчёт не берётся.

2. Последний горизонтальный участок должен иметь понижающий уклон в сторону отвода дымовых газов 3 - 5°. Это позовлит предотвратить попадание конденсата и дождевой воды в котёл через систему дымоудаления.

3. Конечный участок системы дымоудаления расположенный на улице, должен выступать от стены на расстояние не менее 200 мм. Это позволит обеспечить свободный забор воздуха через воздухозаборные отверстия конечного участка системы дымоудаления. Самое главное, чтобы воздухозаборные отверстия не создавали никаких препятствий для воздухозабора. 1000-6000 3-5° 200 600 500 min

4. Конечный участок дымоотводящей трубы должен распологаться на расстоянии не менее 600 мм от окон, дверей и вентиляционных отверстий.

5. Когда через стену выводится последний участок системы наружу, то обязательно необходимо соблюсти минимально допустимое расстояние “Hmin” от дымоотводящей трубы до потолка внутри помещения.  Если потолок помещения выполнен из негорючих материалов, Hmin = 50мм.Если потолок помещения выполнен из горючих материалов и облицован негорючми материалами, Hmin = 100мм. Облицовка потолка негорючими материалами должна выступать за габариты трубы не менее, чем на 150мм.Если же в помещении потолок выполнен из горючих материалов и не облицован негорючими материалами, Hmin = 150мм.

6. Наружный участок системы дымоудаления можно расположить под выступающими консольными элементами зданий, например балконами, карнизами и т.п. При этом, отверстия дымоудаления и воздухозабора будут находиться вне зоны, ограниченной дугой с радиусом “R”, равным длине выступающего консольного элемента здания.

7. Если система труб будет проходить через стену, то их поверхность должна быть изолирована, чтобы исключить контакт со стеной. Изоляция должна быть из несгораемого теплоизолирующего материала, которым заполняется всё пространство зазора между стеной и поверхностью труб системы дымоудаления.

8. После этого необходимо герметизировать места соединений труб системы дымоудаления с котлом. Если этого не сделать, то это может привести к утечке угарного газа, который вызывает очень тяжелое отравление.

9. В зависимости от места монтажа системы дымоудаления, направление труб может изменяться.

10. Следует обратить внимание, что зимой возможно образование наледи на конечном участке системы дымоудаления. Такая налед может нарушить процесс дымоудаления и даже сбить работу котла, а образование наледи в виде сосулек, может стать причиной несчастного случая и нанести вред здоровью человека. Необходимо систематичиски осматривать наружную часть системы дымоудаления и удалять образовавшуюся наледь в случае её образования.

Комплект поставки

1. Труба коаксиальная Ø 60/100 мм, L=1000 мм - 1 шт.

2. Колено коаксиальное 90°, Ø 60/100 мм - 1 шт.

3. Патрубок присоединительный Ø 100/140 мм - 1 шт.

4. Адаптер-переходник дымоотводящий Ø 60/75 мм - 1 шт.

5. Хомут с манжетой Ø100 мм - 1 шт.

6. Прокладка уплотнительная Ø110/140 мм - 1 шт.

7. Винт Ø4х8 - 4 шт.

8. Накладка декоративная Ø100 мм - 2 шт.
