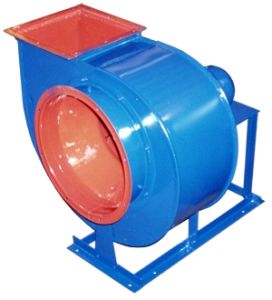

ВЦ 4-75-10 (15/1000)

Основные характеристики вентиляторов ВЦ 4-75 типоразмера №10 (15/1000)

Радиальные вентиляторы низкого давления ВЦ 4-75 типоразмера 10 (15/1000) конструктивно имеют тип исполнения номер 1.

Применение данных вентиляторов в общепромышленном типе возможно как для передачи воздуха, а также неагрессивных газо-воздушных смесей.

Основным рабочим элементом вентиляторов ВЦ 4-75-10 (15/1000) является центробежное радиальное рабочее колесо. Направление вращения рабочего колеса – возможно как в правую, так и в левую сторону. Всасывание воздуха (или смеси газов) выполняется в одностороннем направлении.

Применение вентилятора допускается в условиях умеренного климата, в диапазоне температур окружающей среды от -40 до +40 °С.

Основные требования к перемещаемой вентилятором газо-воздушной смеси:

• Максимально допустимая температура перемещаемого вещества +80°С;
• Исключается наличие ржавчины;
• Вещество не должно содержать липких частиц;
• Состав не должен включать волоконных элементов;
• Максимальное допустимое количество частиц пыли составляет 0,1 г\м³.

Данные требования применяются к вентиляторам в общепромышленных условиях применения. Также, в зависимости от необходимости использования вентилятора для перемещения масс, содержащих взрывоопасные, высокотемпературные и коррозионные вещества, существует несколько специальных конструкций вентилятора, для которых используются различные материалы.

Размещение корпуса вентилятора (вид со стороны всасывания)

Материалы для конструирования вентиляторов ВЦ 4-75 №10 (15/1000)

Варианты применения вентилятора зависят от типа материала, из которого он сконструирован.

Подбор материала, а также проверка вентилятора на соответствие характеристикам обеспечивается требованиями стандарта ТУ У 29.2-00909779-002-2009.

Вентилятор может быть сконструирован с применением таких материалов:

• Нержавеющая сталь – коррозиестойкие вентиляторы, применяемые для перемещения паровых и газовых смесей и веществ, не оказывающих агрессивного взаимодействия на  нержавеющую сталь, но при этом снижают степень коррозийной стойкости углеродистой стали;
• Углеродистая сталь – является материалом для вентиляторов общего назначения, которые работают в среде перемещения воздуха и неагрессивных газо- и паровоздушных смесей,  не снижающих уровень стойкости к коррозии, и не содержащих в составе твердых частиц, примесей пыли (до 100 мг/м³), а также волоконных частиц и липких веществ;
• Алюминиевые сплавы – взрывозащищенный тип вентилятора, который применяется в сфере перемещения паровых и газовых веществ и смесей категорий IIА, IIВ, не вызывающих коррозии сплавов, с отсутствием в составе агрессивных загрязнений, а также веществ взрывного характера. Не применяются коксовый газ, оксиэтилен, оксипропилен, формальдегид, этилтри-хлор-этилен, этилен, винил-трихлор-селен, этилди-хлорсилен;
• Разнородные металлы (латунь, углеродистая сталь) – вентиляторы с защитой от взрыва, которые позволяют перемещать паровые и газовые смеси без агрессивных загрязнений, категорий IIА, IIВ, а также других смесей, которые не включают взрывных веществ и не вызывают ускоренного темпа коррозии углеродистой стали.

Обозначение вентиляторов в зависимости от назначения и материалов проточной части

Направления использования вентиляторов ВЦ 4-75 №10 (15/1000)

• Системы кондиционирования;
• Вентиляционные системы;
• Отопительные системы с применением в работе воздуха;
• Различные системы санитарного и производственного направления.

Конструкция и особенности работы вентилятора ВЦ 4-75-10 (15/1000)

Основные конструктивные элементы вентилятора:

• Станина;
• Корпус вентилятора;
• Рабочее колесо;
• Коллектор воздуха;
• Электродвигатель.

Вентилятор, исходя из типа конструкции корпуса, имеет форму и назван «улитка». Корпус также предоставляет возможность изменения вертикального расположения выхлопа путем поворота на определенный угол.

Станина вентилятора является основной, на которой закрепляются кожух и электродвигатель вентилятора. Стандартно устанавливается двигатель модели АИР160М6 мощностью 15 кВт. При необходимости, допускается комплектация вентилятора двигателем взрывозащищенного типа. Также станина позволяет выполнить монтаж вентилятора на фундаментное основание, в том числе с применением вибороизоляторов. Для выполнения крепления основание станины специально оснащается отверстиями.

Воздух попадает к вентилятору из входного патрубка, и проходит через воздушный коллектор. Коллектор вентилятора имеет форму конуса. Из коллектора передача воздуха выполняется к рабочему колесу вентилятора.

Колесо вентилятора вращается с применением центробежных сил. В целом, колесо состоит из двух частей, которые соединены между собой при помощи ступицы. Вращение колеса возможно как в правую, так и в левую сторону. Для захвата воздуха выполнено его оснащение загнутыми назад лопастями в количестве двенадцати штук. Лопатки вентилятора позволяют эффективно захватывать воздух и перемещать его далее, по необходимому каналу. Воздух попадает в конструкцию в радиальном направлении, под прямым углом.

Максимальный допустимый уровень вибрации вентилятора составляет 5 мм/с.

Изменение количества воздушной смеси, которая передается к колесу из коллектора, выполняется путем осевого перемещения коллектора во входном патрубке, в котором он размещен.

После прохождения через рабочее колесо, захватываемый лопатками воздух под давлением перемещается в улитку вентилятора (его спиралевидный корпус). Вывод воздушной смеси выполняется через выхлопную часть корпуса вентилятора.
