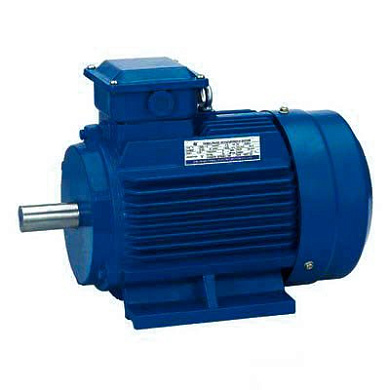

Электродвигатель АИР160М6 / АИР 160 М6 (электродвигатели 15 кВт 1000 об\мин)
Технические данные при напряжении 380 В, частоте 50 Гц, средняя производительность – 22000 час:
Мощность - 15 кВт
Частота вращения - 1000 об/мин
Диаметр вала - 48 мм
Масса IМ1081 - 113,9 кг
КПД - 88,8 %
Электродвигатель АИР160М6 / АИР 160 М6 (электродвигатели 15 кВт 1000 об\мин.)
Технические данные:
при напряжении 380 В, частоте 50 Гц
Типоразмер |
Мощность, кВт |
Частота вращения, об/мин
|
КПД, % |
Уровень звука, дБ |
Диаметр вала, мм
|
Масса, кг IМ1081 |
АИР160М6 |
15 |
1000 |
88,8 |
56 |
48 |
113,9 |
Общие сведения:
Электровигатели серии АИР примененяются практически во всех отраслях и с механизмами для разных назначений. Электромоторы имеют выгодную себестоимость (при этом остаются высокая надежность, качество) и имеют большой выбор: общепромышленных, специальных моделей по разным условиям использования, конструктивному исполнению. Асинхронные электродвигатели АИР - это новые, современно-стандартизированы серии, которые имеют выгодные энергетические показатели эффективности. Цены на электродвигатели приемлемы, а качество - наилучшее!
Расшифровка маркировки электродвигателя 15 кВт АИР160М6:
Монтажные исполнения в электродвигателе 15 кВт АИР160М6:
Технические характеристики на электродвигатель 15 кВт АИР160М6:
Структура серии АИР и исполнение электродвигателя 15 кВт АИР 160 М6:
Все, что описано про электродвигатель АИР160М6, актуально к каждой серии общепромышленного асинхронного трехфазного электродвигателя серии 4А160М6, АД160М6, АИР160М6, 5А160М6, АДМ160М6, АИ160М6.
Электродвигатели серии АИР при напряжение до 900 В включают в себя стандартизированные модификации. Рабочие свойств и условия работы определяют эти модификации – это электродвигатели с повьшенным пусковым моментом, асинхронные электродвигатели с повышеным скольжением, асинхронные многоскоростные электродвигатели; электромоторы с фазним ротором, асинхронные электромоторы со встроенным электромгнитным тормозом и др.
Специализированное исполнения электромотора 15 кВт АИР 160 М6 в зависимости от условий среды изготавливаются для следующих климатических исполнений: тропического Т, химически-стойкое ХМ, холодного ХЛ2, сельского хазяйства СХ.
Специализированное исполнение электродвигателя АИР 160 М6 предназначены: для судового механизму, привода моноблочного насосу, промышленых вентиляторов, для использования в компрессорах, изготавливаются по високо-точном установочном размере для прецизионнго станка, атомной электростанций и много др.
Асинхронные двигатели переменного тока АИР охватывают большой диапазон номинальных мощностей. Возможности асинхронных машин, соответствуют ГОСТ 12139-74. Серия АИР нащитывает 17 высот оси вращения, начиная 56 мм, заканчивая 355 мм. Установочно-присоединительные размеры асинхронных машин серии АИР, в зависимости от высоты оси вращения, соответствуют ГОСТу 18709-73.
Номинальные мощности с установочно-присоединительными размерами, являются одными из основных характеристик серии. Мощности двигателей с установочно-присоединительными размерами включают: степень защиты и числа пар полюсов и определяются ГОСТом 19523-81.
Двигатели АИР работают с такими электрическими характеристиками: сеть - трехфазная, ток - переменный, частота - 50 Гц, по необходимости 60 Гц. Они изготовляются, исходя из следующих номинальных напряжений (основные исполнения):
220/380 В – электродвигатели с мощностью 0,06 - 0,37 кВт;
220/380/660 В - электродвигатели с мощностью 0,56 - 11 кВт;
220/380 В, 380/660 В - электродвигатели с мощностью 15 - 110 кВт;
380/660 - электродвигатели с мощностью 132 - 400 кВт.
Таблица взаимозаменяемости - электродвигатель 15 кВт АИР 160 М6:
Марка |
Производитель |
Тип |
Заменяемость |
||
Страна |
Город |
Предприятие |
|||
АД160М6 |
Россия |
Томск |
«Сибэлектромотор» |
АД |
Полная |
А160М6 |
Россия |
Ярославль |
«ELDIN» |
А |
Полная |
АДМ160М6 |
Россия |
Медногорск |
«Уралэлектро» |
АДМ |
Полная |
5А160М6 |
Россия |
Санкт-Петербург |
ООО «ЭЛКОМ» |
5А |
Полная |
АИР 160 М6 |
Беларусь |
Могилёв |
РУП«Могилёвский завод» |
АИР |
Полная |
АИР160М6 |
Беларусь |
Лунинец |
РУП«Полеськэлектромаш» |
АИР |
Полная |
АИР160М6 |
Украина |
Полтава |
«HELZ» |
АИР |
Полная |
АИР 160 М6 |
Украина |
Харьков |
«Электромотор» |
АИР |
Полная |

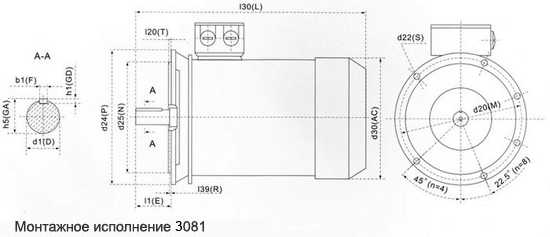

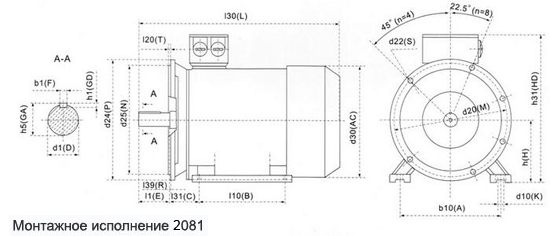

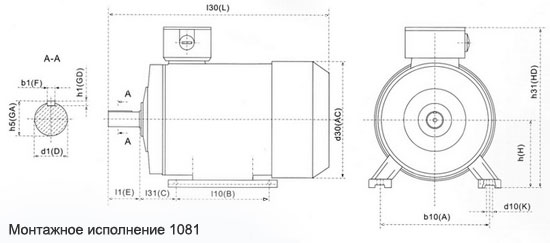

Габаритные размеры | Установочные и присоединительные размеры | |||||||||||||||||||
Модель | l30 | h31 | d30 | d24 | b10 | l10 | l31 | d1 | l1 | b1 | h5 | h1 | h | d10 | d20 | d25 | l39 | l20 | d22 | n |
эл.двигателя | L | HD | AC | P | A | D | C | D | E | F | GA | GD | H | K | M | N | R | T | S | n |
АИР160M6 | 715 | 435 | 330 | 350 | 254 | 210 | 108 | 48 | 110 | 14 | 52 | 9 | 160 | 15 | 300 | 250 | 0 | 5 | 19 | 4 |
