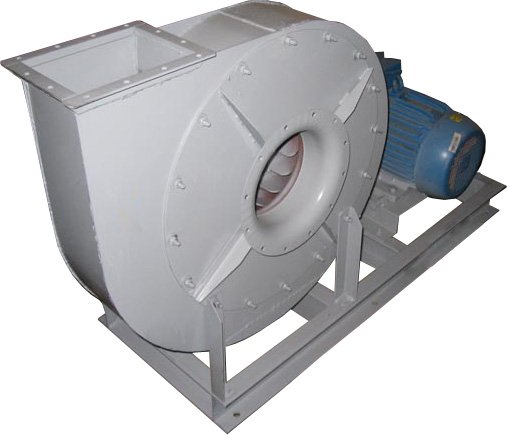

ВВД-11,2 (15,0/1000)

Общие характеристики вентилятора ВВД-11,2 (15,0/1000)

Вентилятор ВВД-11,2 (15,0/1000) – радиальный вентилятор высокого давления, который применяет в работе центробежное вращение рабочего колеса. Применение его актуально для многих сфер и различных направлений – начиная от промышленного, заканчивая общехозяйственным (применение для вентиляции жилых зданий). Особенностью вентилятора является возможность выполнения всасывания, а также нагнетания воздуха, чем и обеспечивается возможность его широкого применения.

Широкое применение вентилятора также объясняется наличием двух типов исполнений его конструкции:

• Общепромышленная;
• Взрывозащищенная.

В процессе работы вентилятора рабочая смесь газов поступает и перемещается по корпусу в одностороннем направлении.

При конструировании вентилятора выполняется учет всех требований касательно безопасности его применения. Материалы и остальные требования к конструкции вентилятора подбираются согласно ТУ 27-32-2148-77.

Материалы для конструкции и тип исполнения вентилятора ВВД-11,2 (15,0/1000)

Свойства и характеристики вентилятора ВВД-11,2 (15,0/1000) касательно возможностей его применения напрямую определяются тем, какой материал был задействован  в конструкции вентилятора. Соответственно, существует следующее определение типа вентилятора, в зависимости от материала, из которого он выполнен:

• Общепромышленный вентилятор выполняется из углеродистой стали. Такой вентилятор применяется в пространстве и с рабочим веществом (смесью газов), в котором отсутствуют примеси взрывоопасного характера, а также те примеси, которые снижают степень стойкости углеродистой стали к воздействию коррозии;
• Взрывозащищенный вентилятор сконструирован либо из разнородных металлов, либо из нержавеющей стали. Данный тип устройства применяется со смесями газов, в составе которых присутствуют взрывоопасные вещества, а также обладает повышенной степенью стойкости к коррозийным и другого рода агрессивным воздействиям.

Преимущества вентилятора ВВД-11,2 (15,0/1000)

Сферы применения и функции вентилятора ВВД-11,2 (15,0/1000)

Применение вентилятора ВВД-11,2 (15,0/1000) актуально для таких систем и направлений:

• Вентиляционные системы (наиболее часто применяется в шахтах и элеваторах, а также в больших промышленных цехах);
• Промышленные системы кондиционирования, а также системы кондиционирования больших зданий;
• Воздушные системы отопления промышленного направления;
• Технологические сушильные установки;
• Санитарно-производственные системы;
• Другие технологические устройства.

Независимо от типа системы, установка ВВД-11,2 (15,0/1000) и его применение возможно в том случае, если сама система (установка) и перемещаемое вещество соответствует требованиям и параметрам эксплуатации вентилятора.

В работе вентилятор ВВД-11,2 (15,0/1000) может  выполнять две основные функции:

• Нагнетание воздушных или газовых смесей в пространство помещения или рабочей установки (примеры – сушильная печь) для обеспечения эффективного протекания рабочего или технологического процесса;
• Всасывание и перемещение смеси газа или воздуха в рабочем пространстве, что способствует обновлению потока и обеспечивает принудительную вентиляцию.

Условия эксплуатации вентилятора ВВД-11,2 (15,0/1000)

Характеристики перемещаемой вентилятором газовой смеси

Схема размещения и поворота корпуса вентилятора ВВД-11,2 (15,0/1000)

На схеме представлен вид вентилятора со стороны всасывания рабочей смеси.

Обозначения:

• ПР – вентиляторы правого вращения;
• Л – вентиляторы левого вращения.

Конструкция и особенности функционирования вентилятора ВВД-11,2 (15,0/1000)

Вентилятор выполняется согласно пятой схеме исполнения (с применением клиноременной передачи, которая обеспечивает соединение рабочего колеса вентилятора с электродвигателем).

Общая конструкция вентилятора ВВД-11,2 (15,0/1000) включает в себя семь основных элементов:

• Корпус;
• Входной патрубок;
• Рабочее колесо;
• Коллектор;
• Электродвигатель;
• Узел подшипников;
• Станина.

Вышеперечисленные элементы конструкции вентилятора могут быть подобраны индивидуально по параметрам, подходящим пользователям. Также их в любой момент можно заменить при такой необходимости, чтобы в итоге конструкция вентилятора была пригодной для работы в новых условиях, на случай, если пользователь решит поменять параметры системы или использовать вентилятор совместно с другим оборудованием.

Электродвигатель

Общепромышленная модель вентилятора применяет в конструкции асинхронный трехфазный электродвигатель марки АИР. Взрывозащищенная конструкция комплектуется двигателем с наличием соответствующей защиты. Показатель мощности и количество оборотов вала двигателя вентилятора ВВД-11,2 (15,0/1000) за минуту  составляет 15,0 кВт и 1000 оборотов соответственно. Подключение вентилятора к сети электропитания обеспечивается применением колодки с клеммами.

Входной патрубок

Патрубок присоединяется к конструкции вентилятора при помощи фланцевого соединения. С помощью данного патрубка рабочее вещество, воздух или смесь газов поступает в корпус (к рабочему колесу) вентилятора. Патрубок в первую очередь выполняет направленную подачу смеси, чтобы в итоге она захватывалась рабочим колесом эффективнее.

Рабочее колесо

Рабочее колесо ВВД-11,2 (15,0/1000) – центробежное, с радиально размещенными на нем 12 лопастями, отогнутыми назад. Вращение колеса, в зависимости от его исполнения, может осуществляться в право- или левостороннем направлении. Лопасти выполняют захватывание смеси, поступающей от входного патрубка, под действием вращения создают необходимое давление и выполняют перемещение смеси по пространству корпуса вентилятора. Также угол наклона лопастей специально рассчитан, чтобы перемещаемая ими смесь не рассеивалась, а двигалась в едином одностороннем направлении, и вследствие этого полностью выводилась из корпуса.

Корпус

Корпус ВВД-11,2 (15,0/1000) выполнен в форме улитки. Для конструирования применяется листовой материал (согласно исполнению общей конструкции вентилятора). Соединения выполняются с применением сварных швов. Внутри корпуса размещается рабочее колесо. Также корпус оснащается фланцами для присоединения патрубков. Выведение смеси производится через выхлопное отверстие в его конструкции.

Коллектор

Коллектор – устанавливается на выходе смеси из корпуса вентилятора и обеспечивает ее перемещение в рабочее пространство или систему. Для крепления коллектора применяются фланцевые соединения.

Станина

Корпус и электродвигатель ВВД-11,2 (15,0/1000) монтируется на сварную (в большинстве случаев чугунную) станину. Станина также обеспечивает закрепление вентилятора на его рабочей поверхности. Для крепления задействуются монтажные болты и отверстия, которые размещены в основании станины. Можно закрепить вентилятор на поверхности фундамента, а также с применением виброизоляторов, если стоит снизить уровень рабочей вибрации устройства.
