Дымосос с высокой прочностью и качественными рабочими показателями.

  • Мощность электродвигателя – 75,0 кВт;
  • Частота оборотов вала двигателя – 1000 об/мин.
Характеристики
Производитель Украинские
Производство Украина

Описание характеристик и применение дымососа ДН-19 (75,0/1000)

Дымосос ДН-19 (75,0/1000) применяется в различных системах, в частности – в оборудовании для вентиляции, с целью удаления продуктов переработки – смесей дыма и газов, которые появляются в процессе сгорания топлива. Зачастую дымосос устанавливается в системах с котельными агрегатами разных типов. Дымосос выполняет удаление дыма и газов из пространства камеры сгорания. Частое применение дымососов выполняется для газо-мазутных и твердотопливных устройств (поскольку именно вследствие их функционирования выделяется наибольшее количество газов и дыма, которые надо удалять).

Поступление газодымовой смеси выполняется путем всасывания, после чего рабочее колесо, под центробежным вращением, захватывает ее лопатками, в количестве 16 штук, и перемещает по корпусу под высоким давлением, созданным в процессе данного вращения.

Основным требованием в случае применения дымососа с любым котлоагрегатом, является показатель производительности его по пару в пределах 2,5-320 т/ч, а также наличие в его системе соответствующей защиты и оборудования для эффективного удаления остатков золы из перемещаемого воздуха.

Материалы и схемы исполнения дымососа ДН-19 (75,0/1000)

Схема исполнения – 3 (размещение рабочего колеса на вал электродвигателя при помощи промузла).

Конструктивное исполнение – общепромышленное или взрывозащищенное.

Корпус дымососа предоставляет возможность поворота, в правую или леву сторону.

Материалы:

  • Нержавеющая сталь (различные марки);
  • Разнородные металлы (для взрывозащищенного исполнения, подбор материалов выполняется в соответствии с нормами ДНАОП 0.00-1.18-98).

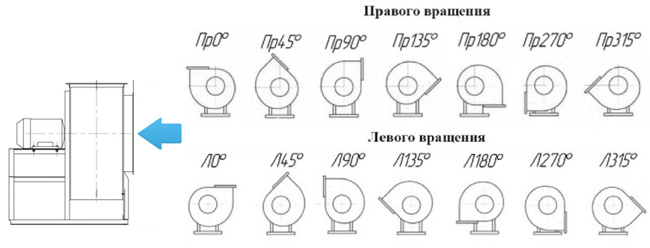

Схема поворота корпуса дымососа ДН-19 (75,0/1000)

Обозначения:

  • ПР – правого вращения;
  • Л – левого вращения.
Схема размещения ДН-19 (75,0/1000)

Условия эксплуатации дымососа ДН-19 (75,0/1000)

  • Температура подаваемой в дымосос смеси -30°С…250°С;
  • Работа с взрывоопасными и агрессивными примесями (при условии соответствия исполнения и материалов);
  • Максимальный показатель запыленности смеси неагрессивного характера 1 г/м3;
  • Максимальный показатель запыленности смеси взрывоопасного характера 1 г/м;3
  • Отсутствие примесей липкого и абразивного типа в составе смеси;
  • Возможность работы в длительном режиме по времени;
  • Варианты установки в закрытом помещении или на открытом воздухе с размещением под навесом;
  • Климат – умеренный или тропический, с категорией размещения 2 согласно ГОСТ 15150-69;
  • Установка индивидуально или параллельным элементом системы.

Монтаж дымососа ДН-19 (75,0/1000)

Условия эксплуатации дымососа регламентированы ГОСТ 12.1.003 и ГОСТ 12.1.012.

Монтаж дымососа выполняется на фундамент или на виброизоляторы, при необходимости уменьшения вибрации (нормальный уровень которой составляет до 5 мм/с). Доступ к нему должен быть свободным, на случай проведения обслуживания и ремонта. Для уменьшения воздействия общего шума также рекомендуется звукоизолировать вентиляционные каналы, трубопроводы и прилегающие металлоконструкции.

Конструкция и работа дымососа ДН-19 (75,0/1000)

Дымосос ДН-19 (75,0/1000) включает в конструкцию такие основные элементы: –  коллектор, улитка (корпус), направляющий аппарат, рабочее колесо, электродвигатель и станина.

Конструирование дымососа выполняется по ТУ У 29.2.25185354-001-2002.

Коллектор

Конструкция коллектора имеет цилиндрическую форму, и служит для подачи загрязненной газо-воздушной смеси непосредственно к дымососу. Благодаря нему смесь поступает равномерно и однонаправлено, что в итоге обеспечивает эффективную работу дымососа.

Направляющий аппарат

Направляющий элемент также имеет форму конуса. Конструкция его включает поворотное колесо, рычаги, 6 лопастей и обтекатель. Лопасти листовой форму закрепляются внутри поворотного колеса на рычагах. Такое размещение обеспечивает взаимный поворот колеса и лопаток от 0 до  90°, для регулирования подачи смеси к рабочему колесу. Для регулирования может применяться как ручной, так и автоматический привод.

Улитка (корпус)

Корпус дымососа ДН-12,5 (75,0/1000) изготавливается по необходимому типу исполнения, из соответствующего по характеристикам листового материала. Конструкция улитки сварная, спиралевидной формы. Стенки прочные, утолщенные, для повышения стойкости к износу. Корпус можно поворачивать на угол 0…270°. Смесь дыма и газов движется по корпусу в радиальном направлении.

Станина

Станина – сварная чугунная рама, располагающая на себе корпус и остальные элементы. Основание станины имеет монтажные отверстия, которые с применением болтов позволяют зафиксировать дымосос на фундаменте или виброизоляторах.

Безопасность применения дымососа подразумевает отсутствие нагрева станины выше показателя 45°С. Для этого отдельно можно оснастить ее слоем теплоизоляции.

Электродвигатель

При помощи электродвигателя дымосос ДН-19 (75,0/1000) приводится в действие.

Применяются асинхронный двигатель (общепромышленного или взрывозащищенного исполнения, в зависимости от типа исполнения дымососа). Мощность двигателя составляет 75 кВт, с количеством оборотов вала 1000 в минуту. Монтаж двигателя в конструкцию обеспечивается третьей схемой исполнения.

Характеристика

Значение

Номер исполнения

3

Тип электродвигателя

АИР280S6

Мощность электродвигателя, кВт

75

Частота оборотов вала электродвигателя, об/мин

1000

Давление, Па

-

Производительность, тыс. м3/час

-

Предельно-допустимая температура газовых смесей, °С

-30°С…250

Предельная концентрация грязи и пыли, мг/м3

100

Допустимая вибрация вентилятора, мм/с

5

Диапазон температур для эксплуатации, °С

-40…+40

Масса, кг

-

Акустические характеристики дымососа ДН-19 (75,0/1000)

Номер исполнения

Частота вращения рабочего колеса, об/мин

Суммарный уровень звуковой мощности, дБ, не более

Октавные уровни звуковой мощности, дБ (не более) в полосах среднегеометрических частот, Гц

63

125

250

500

1000

2000

4000

8000

3

750

-

93

95

92

90

86

82

78

95

1000

-

98

102

101

98

96

90

83

102

1500

-

105

110

108

105

103

97

90

109

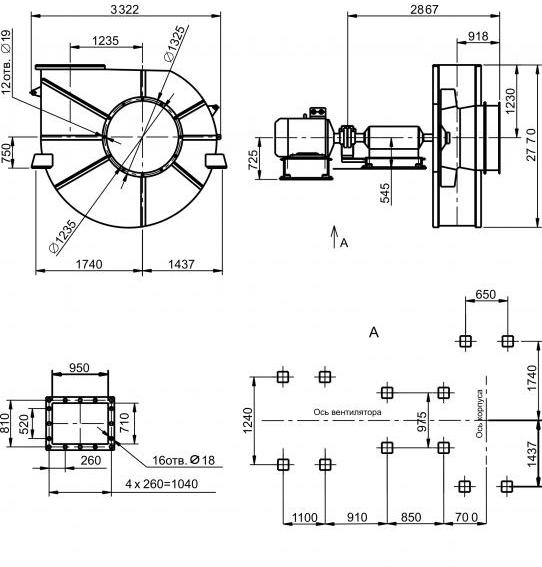

Габариты ДН-19 (75,0/1000)

Аэродинамические характеристики позволяют определить конкретное значение рабочих параметров при использовании различных рабочих режимов.

Параметры, определяемые по графику:

  • Pv – полное давление, Па;
  • Q – производительность, тыс. м3/ч;
  • Ny – установочная мощность, кВт;
  • n – частота вращения рабочего колеса, об/мин;
  • ŋ – КПД.

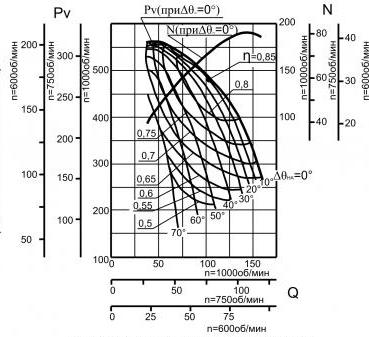

Аэродинамические характеристики ДН-19 (75,0/1000)
