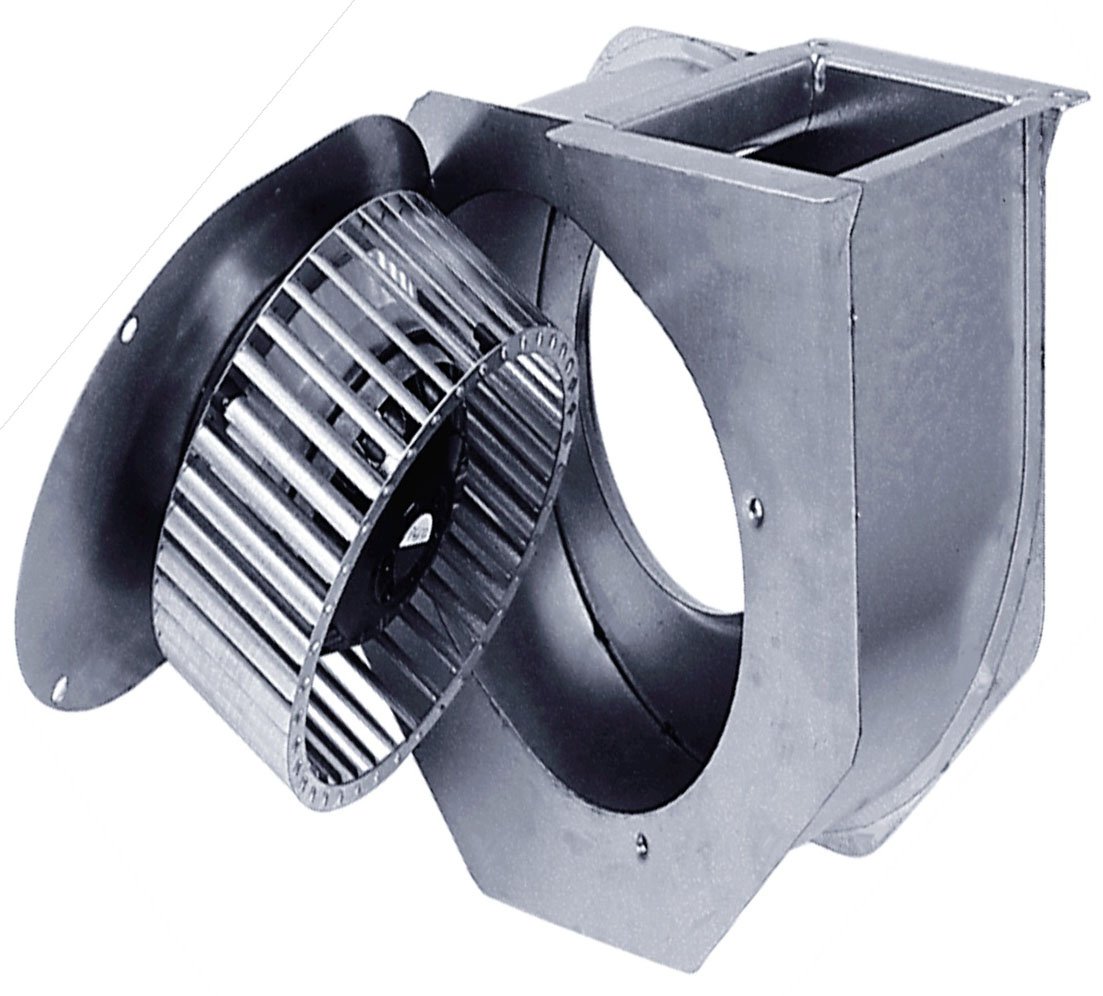

Центробежный вентилятор RFE 146 DKU

Центробежные вентиляторы RF – это очередная новинка на рынке климатического оборудования предоставленная всемирно-известной компанией Ostberg | Остберг. Помимо мирового имени, которым обладают вентиляторы Ostberg | Остберг, они содержат еще ряд факторов, опираясь на которые Вы сможете убедиться, что оборудование этой фирмы самое лучшее в своем роде. При конструировании каждой новой модели инженерами кампании проводится тщательный анализ старых моделей, и учитываются все их несовершенства, чтобы новая модель стала более совершенной, нежели ее предшественники. Итак, о плюсах данной модели. Во-первых, каждый вентилятор Ostberg | Остберг работает на основе новейших асинхронных двигателей с внешним ротором. Двигатели для вентиляторов Ostberg | Остберг изготавливают такие кампании, как MES (Швеция) и EMOD (Германия). Эти капании, давно завоевали доверие у своих клиентов, и занимают самые высокие позиции на своем рынке. За счет уникальных свойств двигателя и особенной конструкции вентиляторы Ostberg | Остберг способны работать без перерывов и не нуждаются в периодическом охлаждении. Охлаждение двигателя происходит за счет рабочего колеса, так как сам двигатель расположен на его уровне и находится под постоянным воздушным потоком во время работы вентилятора. Этот фактор освобождает Вас от беспокойства о том, что двигатель перегреется и выйдет из строя. Во-вторых, очень удобный доступ ко всем механизмам вентилятора. Этот фактор Вы сможете оценить по достоинству во время периодической чистке вентилятора и его осмотре, который рекомендуется проводить раз в каждые шесть месяцев. Прочный корпус из гальванизированной стали предает вентилятору антикоррозийные и термостойкие свойства. К тому же корпуса с таким покрытием имеют довольно привлекательный внешний вид. Рабочее колесо изготовлено из того же материла, что и корпус вентилятора, и проходит статическую и динамическую балансировку.  Уплотненные подшипники, которыми оснащены все вентиляторы Ostberg | Остберг делают механизмы более износоустойчивыми и надежными. Вентиляторы серии DFЕ, RFE и RFT выпускаются с вперед загнутыми лопатками. Вентиляторы серии RFE, RFT имеют функцию одностороннего всасывания, вентиляторы DFЕ могут всасывать с двух сторон. Рабочее колесо и двигатель вентиляторов RFE, RFT расположены на верхней откидывающейся части вентилятора, что делает доступ к механизмам еще более простым и легким. Двигатель вентиляторов DFЕ установлен на кронштейнах. Эти и многие другие качества, которыми обладают крышные вентиляторы Ostberg | Остберг делают продукцию кампании лучшей на рынке акклиматизационного оборудования, и свидетельствуют об высочайших эксплуатационных характеристиках.

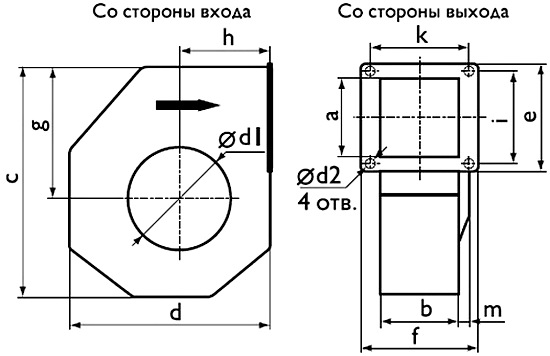

Размеры вентилятора

Центробежные вентиляторы Ostberg предусматривают монтаж в любом желаемом положении (вертикально, горизонтально, под наклоном). За счет этой особенности данные вентиляторы считаются оборудованием универсальным.

Регулирование скорости

Для удобного регулирования скорости вентилятора предусмотрены специальные дополнительные контроллеры (пятиступенчатый трансформатор или бесступенчатый тиристор). Скорость регулируется в зависимости от мощности подаваемого на вентилятор напряжения в диапазоне от 100 до 0 %. Также доступна еще одна очень удобная функция группового подключения. К одному тиристору или трансформатору, в зависимости от того, что Вы намерены использовать, можно подключить сразу несколько вентиляторов, отрегулировав их общую мощность так, чтоб она не превышала номинальной мощность контроллера. Эта функция значительно упростит задачу вентилирования помещения с большой площадью.

Защита двигателя

Двигатели центробежных вентиляторов Ostberg | Остберг надежно защищены функцией (термоконтакт). В однофазных вентиляторах имеется термоконтакт встроенный, который при надобности выполняет перезапуск двигателя. В трехфазных вентиляторах предусмотрены монтируемые термоконтакты. В трехфазных вентиляторах выводы термоконтакта (TW) нужно подключать к клеммам или реле перезагрузки контроллера.

Аксессуары

Все вентиляторы Ostberg | Остберг оснащены следующими аксессуарами: кронштейн, быстросъёмные муфты, регуляторы скорости, обратный клапан, воздушный фильтр, глушитель, канальный нагреватель, воздухораспределительные и защитные решётки и т. д.

Монтаж

• Все поставки вентиляторов Ostberg | Остберг осуществляются в полной комплектации и собранном, готовом к эксплуатации виде.
• Для монтажа вентилятора желательно пригласить специалиста. В случае самостоятельного монтажа нужно следовать в точности согласно инструкциям.
• Подключение всех соединений и всей электроники нужно делать в строгом соблюдении общих правил по технике безопасности. При монтаже вентилятора нужно ориентироваться на таблички, которые прикрепленные к вентилятору, на них указано, как правильно подключать соединения и электронику. Все схемы подключения приведены на клеммной коробке вентилятора.
• Вентиляторы, которые имеют термоконтакт с наружными выводами, всегда должны подключаться к наружному устройству защиты двигателя.
• Необходимо проследить, чтоб вентилятор был заземлен.
• Вентилятор нужно устанавливать с учетом того, в какую сторону определен воздушный поток. Это можно выяснить по стрелке на вентиляторе, или по схемам в инструкциях.
• Вентилятор нужно устанавливать в свободно-доступном месте, чтобы обеспечить себе свободный доступ к последующему его обслуживанию.

Условия работы

• Вентилятор не рассчитан на соединение с дымоходом и для использования его в помещениях, которые котируются, как взрывоопасные.
• Через вентилятор нельзя прогонять продукты горения, разные горючие газы, пыль, сажу, муку и прочие сыпучие и горючие вещества.
• Вентилятор не рекомендуется часто включать и выключать, так как он рассчитан на беспрерывную работу.

Обслуживание

Для того чтоб вентилятор работал долго и надежно, нужно соблюдать единственное условие – регулярный осмотр и очистка вентилятора (раз в 6 месяцев). Это поможет избежать преждевременного выхода из строя и дисбаланса вентилятора. Выполняя эту несложную процедуру, раз в полгода, Вы значительно увеличите эксплуатационный срок аппарата.

Перед тем, как начать обслуживание вентилятора Ostberg нужно убедиться в следующем:

• Подача напряжения на вентилятор должна быть прекращена, аппарат должен быть полностью обесточен.
• Необходимо дождаться полной остановки рабочего колеса канального вентилятора.
• Необходимо дождаться полного охлаждения рабочего колеса и двигателя.

Во время очистки вентилятора:

• Не рекомендуется использовать агрессивные химические вещества и колюще-режущие предметы.
• Необходимо следить за тем, чтоб рабочее колесо не образовывало перекосы и сохраняло свой баланс. При нарушении балансировки вентилятор непременно начнет издавать высокий уровень шума. Это можно исправить, отрегулировав его правильную балансировку.
• Подшипники в случае повреждения следует заменить.

В случае неисправности

• Если вентилятор по каким-то причинам перестал работать, первое что нужно проверить – это его питание (нормальность подачи электричества).
• Если с подачей питания все в порядке, следует проверить, не заблокировано ли рабочее колесо и не задействована система автоматической защиты двигателя (термоконтакт). Также необходимо проверить на правильность подключение конденсатора.
• Если проведенная вами проверка не дала результатов и вентилятор по прежнему остается внерабочем режиме, тогда вам следует связаться с поставщиком и объяснить суть проблему непосредственно представителю компании поставщика.
• Если вы намерены вернуть вентилятор, от вас понадобится выполнение следующих условий – очистить лопасти; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности – заявления.

Схема подключения вентилятора

Шумовые характеристики вентилятора

 L_wA_tot—общий уровень шума (дБ);

L_wA — уровень шума в октавном диапазоне (дБ);

L_pA — уровень звукового давления (дБ)от вентилятора,работающего при максимальной нагрузке в помещении с эквивалентной зоной поглощения 10 m² на расстоянии 1,4 м,что соответствует помещению объёмом 40 m³ с нормальным звукопоглощением.

Для перерасчёта величины L_pA для условий эквивалентной зоны поглощения в 20 m² и расстояния 3 м необходимо из табличного значения уровня звукового давления в окружающую среду L_pA вычесть 17 дБ.
