BPS 32-12-220

Характеристики и отличительные особенности насосов BPS 32-12

Циркуляционные насосы BPS 32-12 отличаются от большинства остальных (представленных торговой маркой «Насосы плюс оборудование») тем, что имеют лишь одну степень регулирования скорости подачи рабочего вещества, но при этом предоставляют гораздо больший напор, практически при таком же объеме его подачи, что и остальные насосы на своих трех скоростях. Максимальный показатель предоставляемого ими напора достигает уровня 12,4 м при подаваемом объеме жидкости 1,94 л/с.

Поэтому, список систем, в которых может применяться данное оборудование, может быть значительно больше, но основное свое использование данные насосы находят в таких направлениях:

• Одноконтурные системы отопления (с закрытым и открытым контуром);
• Двухконтурные систем отопления;
• Контуры систем кондиционирования с неизменным расходом рабочего вещества;
• Контуры систем кондиционирования со слабым изменением расхода рабочего вещества;
• Солнечные коллекторы и энергетические установки;
• Тепловые насосы.

Следует также выделить преимущественные особенности насосов серии BPS 32-12:

• Качественное исполнение из проверенных материалов;
• Простота использования;
• Эффективность работы;
• Экономия энергии;
• Безопасность, подтвержденная отечественными и европейскими сертификатами.

Именно благодаря перечисленным качествам, насосы данной серии являются достаточно востребованными на рынке отопительного и насосного оборудования.

Особенности конструкции насосов  BPS 32-12

Конструкция насосов серии BPS 32-12 в целом имеет мало отличий от конструкции оборудования других представленных серий торговой марки «Насосы плюс оборудование».

Данный тип насосов также имеет горизонтальное расположение на трубопроводе, и крепится с применением гаек, предоставляемых в комплекте.

Корпус устройства изготавливается в монолитном варианте из высокопрочного чугуна. Прочность материала предварительно тестируется путем проведения специальных исследований в лабораториях. Высокая степень прочности корпуса обеспечивает надежное использование насоса, и защиту его внутренних элементов от механических воздействий.

Внутри корпуса размещается рабочее колесо ротора. Работа его организована с применением сил центробежного характера. Колесо размещается на валу, для изготовления которого применяется металлокерамика. Вал размещается на подшипниках радиального типа, изготовленных также из металлокерамики.

Ротор насоса имеет хорошие показатели стойкости к воздействию высоких температур. Специально для обеспечения такого свойства, для изготовления ротора применяют полимер с термостойкими характеристиками.

Запуск насоса выполняется с его включением в электросеть (кабель питания входи в комплект и не требует дополнений).

Насосы серии BPS 32-12 относятся к насосам с «мокрым» ротором. Этим объясняется тот факт, что поток жидкости, проходя по контуру, перекачивается и соприкасается с ротором насоса, этим обеспечивая отведение от него излишков тепла. Иначе говоря, таким способом ротор охлаждается.

Для внутреннего распыления жидкости и создания так называемой «водяной пыли» в конструкции насоса установлен отражающий элемент.

Для изготовления гильзы ротора, которая обеспечивает его эффективную защиту, применяется высококачественная нержавеющая сталь - AISI304.

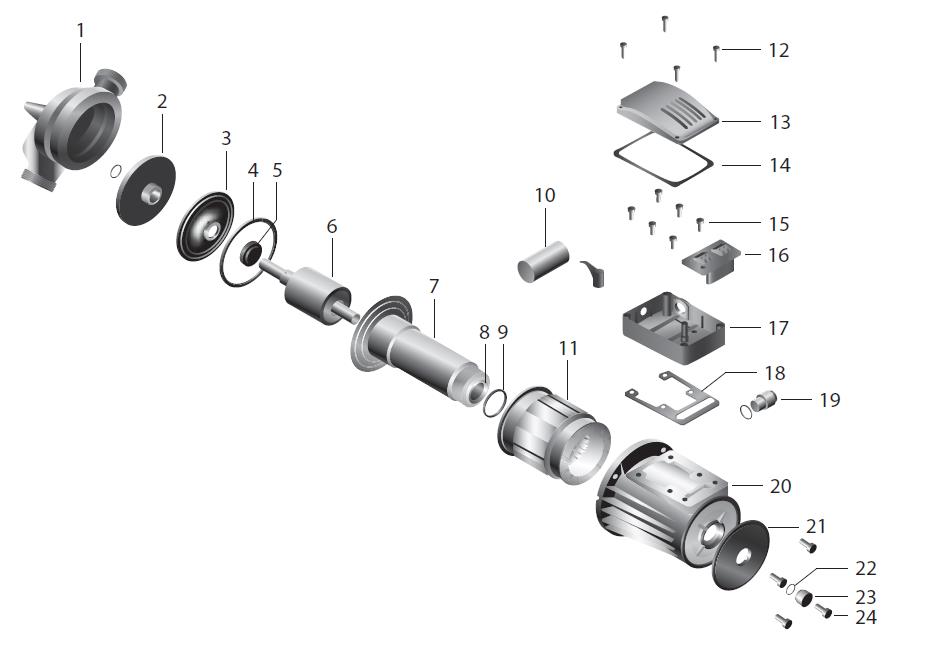

Конструктивные элементы насосов BPS 32-12

1 - корпус насосной камеры; 2 - колесо рабочее; 3 – отражатель; 4 - кольцо уплотнительное; 5 - подшипник радиальный керамический; 6 - ротор; 7 - гильза ротора защитная; 8 - подшипник радиальный керамический; 9 - кольцо уплотнительное; 10 - конденсатор; 11 - статор; 12 - винт; 13 - крышка коробки выводов; 14 прокладка уплотнительная; 15 - винт; 16 - панель выводов; 17 - коробка выводов; 18 - прокладка уплотнительная; 19 - ввод кабеля; 20 - корпус двигателя; 21 - накладка информационная; 22 - кольцо уплотнительное; 23 - пробка резьбовая; 24 - винт.

Рабочие характеристики и их допустимые параметры

• Максимальный уровень давления для работы – 1 МПа (10 бар);
• Температура окружения, в котором размещается насос +40°С;
• Минимальное давление всасывания жидкости, позволяющее исключить появление кавитационного шума (при максимальной температуре вещества +90°С) - 1,5 м водяного столба;
• Максимальная частота оборотов вала ротора – 2850 об/мин;
• Рабочее напряжение 220 В;
• Частота рабочего тока - 50 Гц;
• Максимальный возможный напор –  8,1 м (10-11 м при нормальной работе, и 8,2 – с предоставлением максимального КПД).

Требования к циркулирующей жидкости, обеспечивающие эффективность и безопасность применения насоса

• Отсутствие агрессивности;
• Невязкая структура (жидкость подобна воде);
• Отсутствие волокнистости и абразивности;
• Максимальный уровень жесткости – 10 мкг-экв/дм;³
• Максимум наличия соединений железа – 100 мкг/дм³;
• Максимум наличия соединений меди – 10 мкг/дм³;
• Допустимая часть кислородных масс – до 20 мкг/дм;³
• Максимальная массовая доля наличия нефтепродуктов – 0,5 мг/дм³;
• Показатель уровня рН – 8,5-9,5;
• Процентная часть гликоля – 50%;
• Минимум и максимум температуры – от  -10°С до +110°С.

Параметры безопасности и соответствие стандартам

• Класс электрозащиты IP 44;
• Класс изоляции H;
• Установка конденсатора в коробке выводов;
• Монтаж, согласно требованиям и правилам Приложения А стандарта ДСТУ 6134 (ISO 9906);
• Безопасность, с применением требований и характеристик стандартов ДСТУ IEC 60335-2-51-2007, ДСТУ ГОСТ 6134-2009 и ДСТУ 3135.0-95.

Габаритные размеры насосов серии BPS 32-12

График соответствия объемной подачи жидкости с итоговым уровнем напора

• Отсутствие газообразных примесей;
• Показатель плотности – 1,0 кг/дм³;
• Коэффициент кинематической вязкости – 1 мм²/с;
• Температура вещества +20°С;
• Высота всасывания – 0 м.
