BPS 32-4S-180

Специфика и области применения циркуляционных насосов серии BPS 32-4S

Основное применение насосы серии  BPS 32-4S находят в отопительных системах, а также в системах кондиционирования.

Основной их функцией является обеспечение достаточного необходимого уровня напора рабочей жидкости, чтобы система, в которой он используется, работала бесперебойно и эффективно.

Применение данных насосов возможно в таких системах отопления:

• Однотрубные;
• Двухтрубные;
• С закрытым контуром;
• С открытым контуром.

Также возможно применение в контурах систем кондиционирования с такими характеристиками:

• Постоянный расход жидкости;
• Слабо изменяющийся расход.

Также возможно применение насосов BPS 32-4S в контурах тепловых насосов и системах отопления, которые работают с применением солнечной энергии.

Что касается предоставляемого напора – стоит выделить следующие особенности:

• Максимальный показатель - 4,6 м;
• Диапазон нормальной работы насоса находится в пределах значений 1,1 м; 1,9 м; 3,4 м; 3,6 м; 4,4 м;
• Диапазон наивысшей точки производительности и КПД возможен при предоставляемом напоре 2,2 м и  2,8 м (подача жидкости 0,5 и 0,33 л/с соответственно).

Безопасность конструкции и эксплуатации насосов данной серии обусловлена специальными требованиями и стандартами:

• ДСТУ IEC 60335-2-51-2007;
• ДСТУ ГОСТ 6134-2009;
• ДСТУ 3135.0-95.

Эффективное использование возможно при достаточно долгом по времени рабочем режиме.

Конструктивные особенности насосов BPS 32-4S

Устройства относятся к типу насосов с «мокрым» ротором, поскольку жидкость, которую качает насос, контактирует с ротором, обеспечивая этим также его охлаждение.

Корпус насосов данной серии изготавливается из прочного чугуна.

Цельная конструкция корпуса насосной камеры обеспечивает надежность и безопасное применение устройства.

Установка насоса на трубопровод выполняется в горизонтальном положении. Для крепления его используются гайки, которые также присутствуют в основной комплектации насоса, что является достаточно удобным.

Ротор использует в работе одно рабочее колесо, для изготовления которого применяется полимерный материал с высокими показателями стойкости к воздействию температур. Крепление данного элемента выполняется с применением металлокерамического вала, который размещается на радиальных подшипниках (которые также изготовлены из металлокерамики).

Вращение колеса ротора выполняется благодаря силам центробежного характера.

Дополнительную защиту для ротора обеспечивает установка гильзы. Также, во внутреннем пространстве камеры выполняется разбрызгивание рабочей жидкости (посредством создания «запыленного пространства»). Для организации такой возможности применяется отражатель. Для выполнения данных двух элементов при производстве деталей насоса используют нержавеющую сталь марки AISI 304.

Включение в электросеть питания выполняется при помощи кабеля, который также предусмотрено в комплектации насоса.

Простота и гибкость управления его работой обеспечена наличием переключателя скорости транспортировки жидкости. Переключатель имеет три рабочих позиции, которые соответственно дают возможность регулировать скорость подачи вещества по трем ступеням. Переключение положения клапана осуществляется механически.

Конструктивные элементы

1 - Корпус насосной камеры; 2 - Рабочее колесо; 3 - Отражатель; 4 - Уплотнительное кольцо; 5 - Радиальный керамический подшипник; 6- Ротор; 7- Радиальный керамический подшипник; 8 - Защитная гильза ротора; 9 - Винт; 10 - Крышка коробки выводов; 11 - Конденсатор; 12- Винт; 13 - Коробка выводов; 14- Корпус двигателя; 15 - Уплотнительное кольцо; 16 - Статор; 17 - Ввод кабеля; 18 - Информационная накладка; 19 - Переключатель скорости; 20 - Панель выводов; 21 - Уплотнительная прокладка; 22 - Уплотнительная прокладка; 23 - Уплотнительное кольцо; 24 - Резьбовая пробка; 25 - Винт.

Характеристики двигателя насосов BPS 32-4S

В базовую комплектацию насоса входит асинхронный двухполюсный двигатель, благодаря которому и обеспечена возможность трехскоростного регулирования.

Корпус его выполнен из алюминия. Охлаждение также обеспечивается благодаря отбору излишней теплоты циркулирующим в насосе веществом.

Основные технические показатели двигателя насоса BPS 32-4S:

• Защита класса IP44;
• Класс тепловой защиты изоляции Н;
• Использование конденсатора в коробке выводов, с однофазным исполнением;
• Частота тока и рабочее напряжение питания -  50 Гц и 220 В соответственно;
• Частота оборотов вала - 2850 об/мин;
• Переключение мощности работы – 280/225/150 Вт.

Ограничительные характеристики и требования касательно циркулирующей жидкости

• Чистое пространство;
• Отсутствие агрессивного химического характера;
• Отсутствие в составе волоконных или твердых частиц;
• Плотность и химическая активность – минимальна (в целом, показатели должны быть схожими на параметры воды);
• Максимальная степень жесткости - 700 мкг-экв/кг;
• Максимум наличия примесей с элементами железа - 500 мкг/кг;
• Наличие растворенных кислородных масс - до 50 мкг/кг;
• Суммарное количество частиц нефтепродуктов – до 1 мг/кг;
• рН 7,0-9,5;
• Процентное соотношение гликоля в составе - 50%;
• Рабочее давление (максимум) – 1МПа (10 бар);
• Минимальная и максимальная границы температуры вещества - (-10°С) – (+110°С);
• Допустимый максимум температуры пространства +40°С;
• Необходимый уровень давления на всасывании для обеспечения отсутствия кавитационного шума – минимум 1,5 м водяного столба (температура жидкости до +90°С).

Габаритные размеры BPS 32-4S

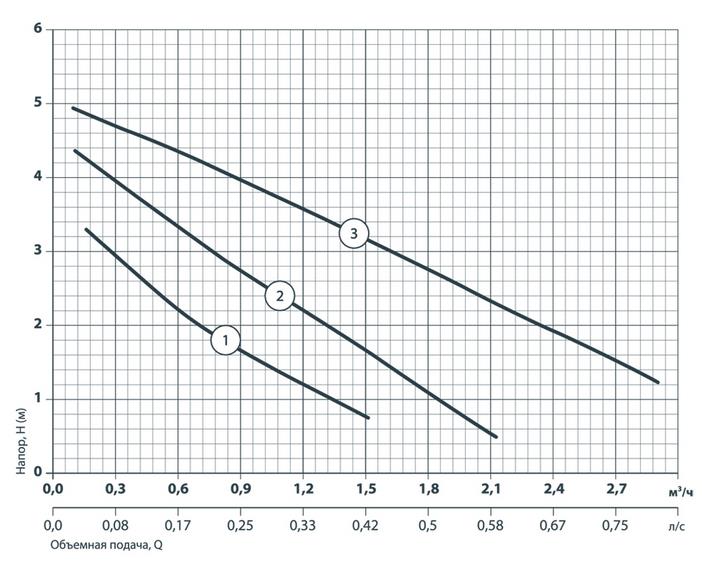

График зависимости предоставляемого напора рабочей жидкости от ее объемной подачи на трех ступенях скорости работы насоса

График показывает зависимости получаемого напора от скорости и объема подачи жидкости.

При этом, приведены параметры, которые актуальны при таких характеристиках перекачиваемого вещества:

• Жидкость без наличия в составе газовых веществ;
• Плотность – 1,0 кг/дм³;
• Коэффициент вязкости – 1 мм²/с;
• Температура +20°С;
• Высота всасывания – 0 м.
