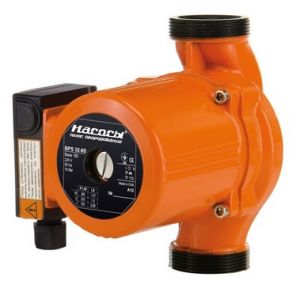

BPS 32-4S-180

Специфіка і галузі застосування циркуляційних насосів серії BPS 32-4S

Основне застосування насоси серії BPS 32-4S знаходять в опалювальних системах, а також в системах кондиціонування.< / p>

Основною їх функцією є забезпечення достатнього необхідного рівня напору робочої рідини, щоб система, в якій він використовується, працювала безперебійно і ефективно .

Застосування даних насосів можливо в таких системах опалення:

• Однотрубні;
• Двотрубні;
• З закритим контуром;
• З відкритим контуром.

Також можливе застосування в контурах систем кондиціонування з такими характеристиками:

• Постійний витрата рідини;
• Слабо змінюється витрата.

Також можливе застосування насосів BPS 32-4S в контурах теплових насосів і системах опалення, які працюють із застосуванням сонячної енергії. < / span>

Що стосується наданого напору - варто виділити наступні особливості:

• Максимальний показник - 4,6 м; Діапазон нормальної роботи насоса знаходиться в межах значень 1,1 м; 1,9 м; 3,4 м; 3,6 м; 4,4 м;
• Діапазон найвищої точки продуктивності і ККД можливий при надається напорі 2,2 м і 2,8 м (подача рідини 0, 5 і 0,33 л / с відповідно).

Безпека конструкції та експлуатації насосів даної серії обумовлена ​​спеціальними вимогами і стандартами:

• ДСТУ IEC 60335-2-51-2007;
• ДСТУ ГОСТ 6134-2009;
• ДСТУ 3135.0-95.

Ефективне використання можливе при досить боргом за часом робочому режимі.

Конструктивні особливості насосів BPS 32-4S

Пристрої відносяться до типу насосів з «мокрим» ротором, оскільки рідина, яку качає насос, контактує з ротором, забезпечуючи цим також його охолодження.

Корпус насосів даної серії виготовляється з міцного чавуну.

Цілісна конструкція корпусу насосної камери забезпечує надійність і безпечне застосування пристрою.

Установка насоса на трубопровід виконується в горизонтальному положенні. Для кріплення його використовуються гайки, які також присутні в основній комплектації насоса, що є досить зручним.

Ротор використовує в роботі одне робоче колесо, для виготовлення якого застосовується полімерний матеріал з високими показниками стійкості до впливу температур. Кріплення даного елемента виконується із застосуванням металокерамічного валу, який розміщується на радіальних підшипниках (які також виготовлені з металокераміки).

Обертання колеса ротора виконується завдяки силам відцентрового характеру.

Додатковий захист для ротора забезпечує установка гільзи. Також, у внутрішньому просторі камери виконується розбризкування робочої рідини (за допомогою створення «запиленого простору»). Для організації такої можливості застосовується відбивач. Для виконання даних двох елементів при виробництві деталей насоса використовують нержавіючу сталь марки AISI 304.

Включення в електромережу харчування виконується за допомогою кабелю, який також передбачено в комплектації насоса.

Простота і гнучкість управління його роботою забезпечена наявністю перемикача швидкості транспортування рідини. Перемикач має три робочих позиції, які відповідно дають можливість регулювати швидкість подачі речовини за трьома ступенями. Перемикання положення клапана здійснюється механічно.

Конструктивні елементи

1 - Корпус насосної камери; 2 - Робоче колесо; 3 - Відбивач; 4 - Кільце ущільнювача; 5 - Радіальний керамічний підшипник; 6 Ротор; 7- Радіальний керамічний підшипник; 8 - Захисна гільза ротора; 9 - Гвинт; 10 - Кришка коробки висновків; 11 - Конденсатор; 12- Гвинт; 13 - Коробка висновків; 14- Корпус двигуна; 15 - Кільце ущільнювача; 16 - Статор; 17 - Введення кабелю; 18 - Інформаційна накладка; 19 - Перемикач швидкості; 20 - Панель висновків; 21 - Ущільнювальна прокладка; 22 - Ущільнювальна прокладка; 23 - Кільце ущільнювача; 24 - Резьбовая пробка; 25 - Гвинт.

Характеристики двигуна насосів BPS 32-4S

У базову комплектацію насоса входить асинхронний двополюсний двигун, завдяки якому і забезпечена можливість трьохшвидкісного регулювання.

Корпус його виконаний з алюмінію. Охолодження також забезпечується завдяки відбору зайвої теплоти циркулює в насосі речовиною.

Основні технічні показники двигуна насоса BPS 32-4S:

• Захист класу IP44;
• Клас теплового захисту ізоляції Н;
• Використання конденсатора в коробці висновків, з однофазним виконанням;
• Частота струму і робоча напруга живлення - 50 Гц і 220 В відповідно;
• Частота обертів вала - 2850 об / хв; Перемикання потужності роботи - 280/225/150 Вт.

Обмежувальні характеристики і вимоги щодо циркулюючої рідини

• Чистий простір;
• Відсутність агресивного хімічного характеру;
• Відсутність у складі волоконних або твердих частинок;
• Щільність і хімічна активність - мінімальна (в цілому, показники повинні бути схожими на параметри води);< / li>
• Максимальний ступінь жорсткості - 700 мкг-екв / кг;
• Максимум наявності домішок з елементами заліза - 500 мкг / кг;
• Наявність розчинених кисневих мас - до 50 мкг / кг;
• Сумарна кількість частинок нафтопродуктів - до 1 мг / кг;
• рН 7,0-9,5;
• Процентне співвідношення гліколю в складі - 50%;
• Робочий тиск (максимум) - 1МПа (10 бар);
• Мінімальна і максимальна межі температури речовини - (-10 ° С) - (+ 110 ° С);
• Допустимий максимум температури простору + 40 ° С;
• Необхідний рівень тиску на всмоктуванні для забезпечення відсутності кавітаційного шуму - мінімум 1,5 м водяного стовпа (температура рідини до +90 ° С).

Габаритні розміри BPS 32-4S

Графік залежності наданого напору робочої рідини від її об'ємної подачі на трьох щаблях швидкості роботи насоса

Графік показує залежності одержуваного напору від швидкості та обсягу подачі рідини.

При цьому, наведено параметри, які актуальні при таких характеристиках перекачується речовини:

• Рідина без наявності у складі газових речовин;
• Щільність - 1,0 кг / дм³;
• Коефіцієнт в'язкості - 1 мм² / с;
• Температура + 20 ° С;
• Висота всмоктування - 0 м.
