Циклон ЦН-11-250
Циклоны ЦН-11-250 – это универсальный пылеулавливающий агрегат, широко использующийся в разных промышленных отраслях. Используется для очистки газа от твердых частиц любого происхождения: пыль, песок, металл, древесина. Циклон ЦН-11-250 не рекомендуется применять для очистки газообразной среды, в которой возможна паровая конденсация, жидко-капельная фаза или наличие слипающейся пыли.
Характеристики
- Производительность по воздуху: 420-620 м3/ч
- Высота: 1150 мм
- Диаметр: 250 мм
- Входной патрубок: 120x65 мм
- Масса: 24 кг
Характеристики
Производитель
Вент-Заводы
Производство
Украина
ПРИМЕЧАНИЕ: цена на циклон ЦН-11-250 с бункером приведена ниже в таблице.
Условные обозначения типоразмера одиночного и группового циклонов
- ЦН – циклон НИИОгаза;
- 11 – угол наклона входного патрубка относительно горизонтали (град.);
- П, Л – «Правое» («Левое») вращение газа; число после тире (250) – внутренний диаметр цилиндрической части циклона (мм);
- следующая цифра (1) – количество циклонов в группе;
- У – с камерой очищенного газа в виде «улитки»;
- С – с камерой очищенного воздуха в виде сборника;
- П – пирамидальная форма бункера.
Циклон ЦН-11-250 - назначение
Циклон ЦН-11-250 работает с газом, нагнетаемым вентилятором (желательно пылевым). Его функция - перемещение газа с частицами, которые подлежат фильтрованию с соблюдением в заданных параметрах показателей производительности и давления.
Циклон ЦН-11-250 работает при правильном подборе: зонта (на входе воздуха), воздуховода, вентилятора (производительность, давление) и общей длины системы. Соблюдение требований гарантирует надежную работу системы в течение долгих лет. Точно рассчитанная система работает лучше и дольше в разы.
Циклон комплектуется бункером, который изготавливается под заказ с учетом пожеланий заказчика по следующим параметрам: размер, форма, цена, интервал между очисткой (смена, две смены, другое). Перед запуском заказа в работу наш специалист уточняет все параметры.
Массовая концентрация пыли в очищаемом газе, г/м3 – 250 для слабослипающихся пылей не более 1000, для среднеслипающихся пылей 250. Температура очищаемого газа, °С не более 400. Давление (разрежение), кПа (кгс/м2) не более 5 (500).
Коэффициент гидравлического сопротивления циклонов:
- для одиночного исполнения 147
- для группового исполнения: c «улиткой» 175, со сборником 182
Оптимальная скорость в циклоне 3,5 м/сек, при работе с абразивной пылью 2,5 м/сек. Оптимальная скорость на входе в циклон 22 м/сек, при работе с абразивной пылью 15,7 м/сек.
Циклон ЦН-11-250 - техническое обслуживание
Во время работы циклона, уровень пыли не должен превышать уровень плоскости, которая расположена на 0,5 диаметра от крышки бункера циклона, поэтому необходимо обеспечивать непрерывную выгрузку пыли. Также необходимо проводить периодический осмотр циклона.
Более подробную информацию о Циклонах ЦН-11смотрите ЗДЕСЬ!
Циклон ЦН-11, Циклон ЦН-11 с улиткой и с бункером
ЦН-11 |
ЦН-11х1У |
ЦН-11х1УП |
|
|
|
|
Размеры циклона ЦН-11-250 без улитки
|
D |
H |
H1 |
d |
d1 |
a/b |
l |
|
250 |
1150 |
500 |
148 |
75 |
120/65 |
150 |
Размеры циклона ЦН-11-250 с улиткой
|
D |
H |
H1 |
d |
d1 |
a/b |
l |
|
250 |
1250 |
500 |
148 |
75 |
120/65 |
150 |

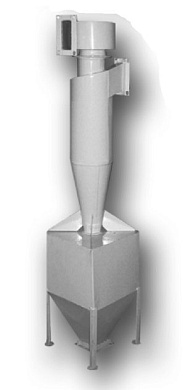

Циклон ЦН-11-250 с бункером
|
№ Циклона |
Производительность, м3/ч |
Размеры в мм |
Масса, кг |
Цена, грн. с НДС |
||||
|
B |
L |
Н |
||||||
|
Одиночные циклоны с бункером (выход очищенного воздуха через улитку) |
||||||||
|
Циклон ЦН-11-250х1УП |
420-620 |
550 |
550 |
2270 |
118 |
3800 |
||
Циклон ЦН-11-250 - характеристики
Характеристики |
|
|
№ Циклона |
ЦН-11-250 |
|
Производительность по воздуху |
420-620 м3/ч |
|
Размеры |
250х1150 мм |
|
Масса |
24 кг |
