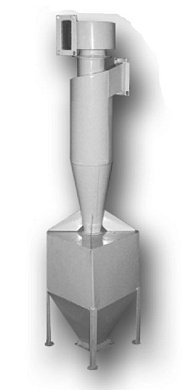

Циклон ЦН-11-250

Артикул: -

(0)

Циклони ЦН-11-250 - це універсальний пиловловлювальний агрегат, який широко використовується в різних промислових галузях. Застосовується для очищення газу від твердих частинок будь-якого походження: пил, пісок, метал, деревина. Циклон ЦН-11-250 не рекомендується застосовувати для очищення газоподібного середовища, в якому можлива парова конденсація, рідко-крапельна фаза або наявність липкого пилу.

Характеристики

Продуктивність по повітрю: 420-620 м³/ч
Висота: 1150 мм
Дiаметр: 250 мм
Вхідний патрубок: 120x65 мм
Маса: 24 кг

Характеристики

Производитель Вент-Заводы

Производство Украина

ПРИМІТКА: ціна на циклон ЦН-11-250 з бункером наведена нижче в таблицi.

Умовні позначення типорозміру одиночного і групового циклонів

ЦН - циклон НІІОгаза;
11 - кут нахилу вхідного патрубка відносно горизонталі (град.);
П, Л - «Праве» («Ліве») обертання газу; число після тире (250) - внутрішній діаметр циліндричної частини циклона (мм);
наступна цифра (1) - кількість циклонів в групі;
У - з камерою очищеного газу у вигляді «улiтки»;
З - з камерою очищеного повітря у вигляді збірки;
П - пірамідальна форма бункера.

Циклон ЦН-11-250 для очищення газу від твердих частинок і пилу

Циклон ЦН-11-250 працює з газом, що нагнітається вентилятором (бажано пиловим). Його функція - переміщення газу з частками, які підлягають фільтруванню з дотриманням в заданих параметрах показників продуктивності і тиску.

Циклон ЦН-11-250 працює при правильному підборі: парасольки (на вході повітря), повітроводу, вентилятора (продуктивність, тиск) і загальної довжини системи. Дотримання вимог гарантує надійну роботу системи протягом довгих років. Точно розрахована система працює краще і довше в рази.

Циклон комплектується бункером, який виготовляється на замовлення з урахуванням побажань замовника за наступними параметрами: розмір, форма, ціна, інтервал між очищенням (зміна, дві зміни, інше). Перед запуском замовлення в роботу наш фахівець уточнює всі параметри.

Масова концентрація пилу в очищуваному газі, г/м³ - 250 для пилу слабкого злипання - не більше 1000, для пилу середнього злипання - 250. Температура очищуваного газу, °С не більше 400. Тиск (розрідження), кПа (кгс/м²) не більше 5 (500).

Коефіцієнт гідравлічного опору циклонів:

для одиночного виконання - 147;
для групового виконання: з «улiткою» - 175, зі збіркою - 182.

Оптимальна швидкість в циклоні - 3,5 м/сек, при роботі з абразивним пилом - 2,5 м/сек. Оптимальна швидкість на вході в циклон - 22 м/сек, при роботі з абразивним пилом - 15,7 м/сек.

Циклон ЦН-11-250 - технічне обслуговування

Під час роботи циклону, рівень пилу не повинен перевищувати рівень площини, яка розташована на 0,5 діаметра від кришки бункера циклона, тому необхідно забезпечувати безперервне вивантаження пилу. Також необхідно проводити періодичний огляд циклона.

Більш детальну інформацію на Циклони ЦН-11 дивіться ТУТ!

Циклон ЦН-11, Циклон ЦН-11 з улiткою i з бункером

ЦН-11	ЦН-11х1У	ЦН-11х1УП

Розмiри циклона ЦН-11-250 без улiтки

D	H	H1	d	d1	a/b	l
250	1150	500	148	75	120/65	150

Розмiри циклона ЦН-11-250 з улiткою

D	H	H1	d	d1	a/b	l
250	1250	500	148	75	120/65	150

Циклон ЦН-11-250 з бункером

№ Циклона	Продуктивнiсть, м³/ч	Розмiри в мм					Маса, кг	Цiна, грн. з ПДВ
		B		L		Н
Одиночні циклони з бункером (вихід очищеного повітря через улiтку)
Циклон ЦН-11-250х1УП	420-620	550	550		2270		118	3800

Циклон ЦН-11-250 - характеристики

Характеристики
№ Циклона	ЦН-11-250
Продуктивнiсть по повiтрю	420-620 м³/ч
Розмiри	250х1150 мм
Маса	24 кг
