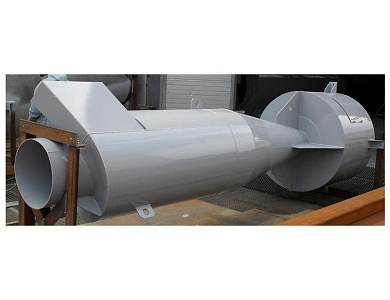

Циклон ЦН-15-1400
Циклон ЦН-15-1400 очищает газовые и воздушные массы от сухих загрязнителей в виде пыли, частиц древесины или металла, различных стройматериалов и пр. Не пригоден для очистки от пыли сильного слипания и для применения во взрывоопасной среде.
Характеристики
- Производительность по воздуху: 13900-22200 м3/ч
- Высота: 6384 мм
- Диаметр: 1400 мм
- Входной патрубок: 934x374 мм
- Масса: 881 кг
Характеристики
Производитель
Вент-Заводы
Производство
Украина
ПРИМЕЧАНИЕ: цены на циклоны ЦН-15-1400 с бункерами и груповые циклоны приведены ниже в таблицах.
Условные обозначения типоразмера одиночного и группового циклонов
- ЦН – циклон НИИОгаза;
- 15 – угол наклона входного патрубка относительно горизонтали (град.);
- П, Л – «Правое» («Левое») вращение газа; число после тире (1400) – внутренний диаметр цилиндрической части циклона (мм);
- следующая цифра (2) – количество циклонов в группе;
- У – с камерой очищенного газа в виде «улитки»;
- С – с камерой очищенного воздуха в виде сборника;
- П – пирамидальная форма бункера.
Циклон ЦН-15-1400
Циклон ЦН-15-1400 предназначен для очистки воздуха от различных примесей в виде древесины, стройматериалов, песка, пыли, металла, и других загрязнителей. Широко используется в разных сферах промышленности. Этот устройство очень эффективо в работе с частицами пыли, которые по размерам являются больше среднего. Для очищения от мелкодисперсной пыли обязательно нужны фильтры тонкой очистки или целые батарейные установки. Находящиеся в воздухе древесные частицы в небольших количествах также способен отфильтровать ЦН-15-1400. Металл и песок отличаются очень высокой абразивностью и способны стирать металлические части циклона. Для очистки воздуха от таких частиц создают устройства из толстого металла. К нам достаточно часто обращаются покупатели из различных предприятий Украины с целью приобрести пылеуловители для очистки загрязненного в результате производственной деятельности воздуха.
Массовая концентрация пыли в очищаемом газе, г/м3 – 250 для слабослипающихся пылей не более 1000, для среднеслипающихся пылей 250. Температура очищаемого газа, °С не более 400. Давление (разрежение), кПа (кгс/м2) не более 5 (500).
Коэффициент гидравлического сопротивления циклонов:
- для одиночного исполнения 147
- для группового исполнения: c «улиткой» 175, со сборником 182
- Оптимальная скорость в циклоне 4 м/сек.
Циклон ЦН-15-1400 - техническое обслуживание
Необходим периодический полный осмотр всей системы. Важен контроль над уровнем пыли. Он не должен превышать уровень плоскости, который находится на расстоянии половины диаметра от крышки бункера. Поскольку процесс работы прибора не полностью автоматичен, следует периодически выгружать пыль.
Более подробную информацию о Циклонах ЦН-15 смотрите ЗДЕСЬ!
Циклоны ЦН-15 - все модели
ЦН-15 |
ЦН-15хУП |
ЦН-15х2СП |
ЦН-15х2УП |
ЦН-15х4СП |
|
|
|
|
|
|
ЦН-15х4УП |
ЦН-15х6СП |
ЦН-15х6УП |
ЦН-15х8СП |
ЦН-15х8УП |
|
|
|
|
|
|
Циклоны ЦН-15-1400 с бункерами и групповые циклоны
|
Наименование |
Производительность, |
Размеры в мм |
Масса, |
Цена, грн., с НДС |
|||
|
B L Н |
|||||||
|
1УП |
|||||||
|
Циклон ЦН-15-1400х1УП |
13900-22200 |
1720 |
1720 |
9470 |
2130 |
68586 |
|
Циклон ЦН-15-1400 - характеристики
Характеристики |
|
|
№ Циклона |
ЦН-15-1400 |
|
Производительность по воздуху |
13900-22200 м3/ч |
|
Размеры |
1400х6384 мм |
|
Масса |
881 кг |
