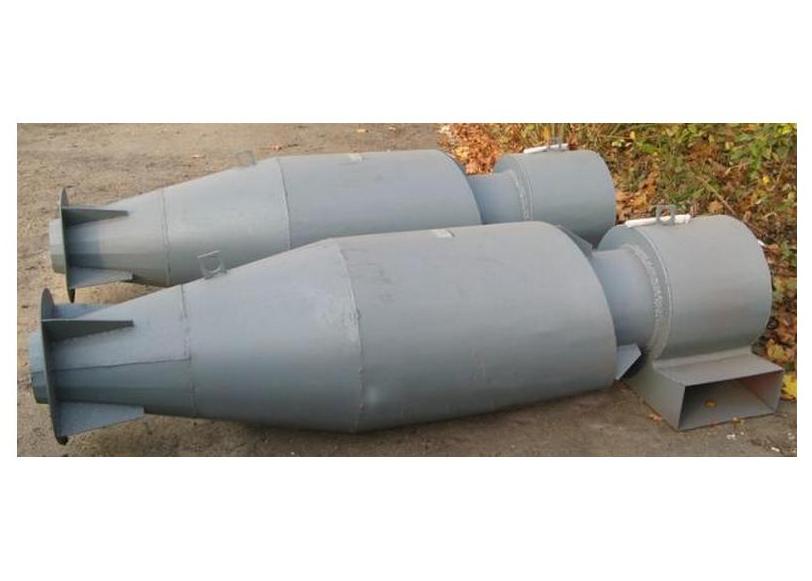

Циклон ЦН-15У-1400

У нас цены настолько низкие
что их пришлось убрать. Звоните!

В наличии

Сравнить

Отложить

Артикул: -

(0)

Циклон ЦН-15У-1400 применяется для отделения разных мелких частиц, в том числе и пыли, от газовоздушных смесей в процессе перемещения различных сыпучих материалов и летучей золы.

Характеристики

Производительность по воздуху: 19400 м³/ч
Диаметр: 1400 мм
Высота: 4634 мм
Входной патрубок: 924x364 мм
Масса: 800 кг

Характеристики

Производитель Вент-Заводы

Производство Украина

ПРИМЕЧАНИЕ: цены на циклоны ЦН-15У даны без стоимости бункера, постамента и пылевого затвора (стоимость рассчитывается отдельно).

Условные обозначения типоразмера одиночного и группового циклонов

ЦН – циклон НИИОгаза;
15 – угол наклона входного патрубка относительно горизонтали (град.);
П, Л – «Правое» («Левое») вращение газа; число после тире (1400) – внутренний диаметр цилиндрической части циклона (мм);
следующая цифра (1) – количество циклонов в группе;
У – с камерой очищенного газа в виде «улитки»;
С – с камерой очищенного воздуха в виде сборника;
П – пирамидальная форма бункера.

Циклон ЦН-15У-1400 применяется для отделения разных мелких частиц, в том числе и пыли, от газовоздушных смесей в процессе перемещения различных сыпучих материалов и летучей золы. Широко используется в промышленности, в сфере сельского хозяйства, а также в пищевом производстве.

Массовая концентрация пыли в очищаемом газе, г/м³ – 250 для слабо-слипающейся пыли не более 1000, для средне-слипающейся пыли 250. Температура очищаемого газа, °С не более 400. Давление (разрежение), кПа (кгс/м?) не более 5 (500).

Коэффициент гидравлического сопротивления циклонов:

для одиночного исполнения - 147
для группового исполнения: c «улиткой» - 175, со сборником – 182

Оптимальная скорость в циклоне 3,5 м/сек.

Циклон ЦН-15У-1400 - техническое обслуживание

В процессе работы циклона очень важно следить за уровнем пыли: он не должен превышать уровень плоскости, которая находится на 0,5 диаметра от крышки бункера. Для этого необходимо постоянно выгружать пыль в случае необходимости. Также нужно время от времени осуществлять полный технический осмотр устройства.

Более подробную информацию о Циклонах ЦН-15У смотрите ЗДЕСЬ!

Циклоны ЦН-15У без улитки и Циклоны ЦН-15У с улиткой

D мм	H мм	a_xb мм
1400	4634	924x364

Характеристики
№ Циклона	ЦН-15У-1400
Производительность по воздуху	19400 м³/ч
Диаметр	1400 мм
Высота	4634 мм
Масса	800 кг
