Циклон ЦОК-5

Артикул: -

(0)

Циклон ЦОК-5 изготавливается из толстого металла специално для работы с абразивной пылью.

Характеристики

Производительность по воздуху: 1170-1670 м³/ч
Диаметр: 300 мм
Высота: 1560 мм
Размер патрубка: 78х300 мм
Масса: 42,75 кг

Характеристики

Производитель Вент-Заводы

Производство Украина

ПРИМЕЧАНИЕ: цены на циклоны ЦОК с бункером и выдвижным ящиком даны ниже в таблицах.

Циклон ЦОК-5 пылеуловитель, который устанавливается для работы в сфере металлообработки. Широко применяется в термических цехах, сталелитейных цехах и цехах механической обработки металла. Эффективно работает с пылью повышенной абразивности в аспирационных и пневматических системах. Устанавливается как перед тягодутьевой машиной, так и за ней. Конструкция обратного конуса повышает выносливость агрегата к высокой абразивности пыли.

Массовая концентрация пыли в очищаемом газе, г/м³ – 1000, для пыли, которая слипается слабо не более 1000, для пыли, которая имеет средний процент слипаемости 250. Температура очищаемого газа, °С не более 150. Давление (разрежение), кПа (кгс/м?) не более 5 (500). Коэффициент гидравлического сопротивления циклонов: для одиночного исполнения 95. Давление в циклоне 1150 Па. Оптимальная скорость в циклоне 4,5 м/сек.

Циклон ЦОК-5 – техническое обслуживание

Для высококачественной и долгосрочной работы пылеуловителя важно осуществлять периодический осмотр, чтобы избежать неполадок в работе. Также важно следить за уровнем пыли: он не должен превышать уровень плоскости, находящейся на расстоянии 0,5 диаметра от крышки бункера.

Более подробную информацию о циклонах типа ЦОК смотрите ЗДЕСЬ!

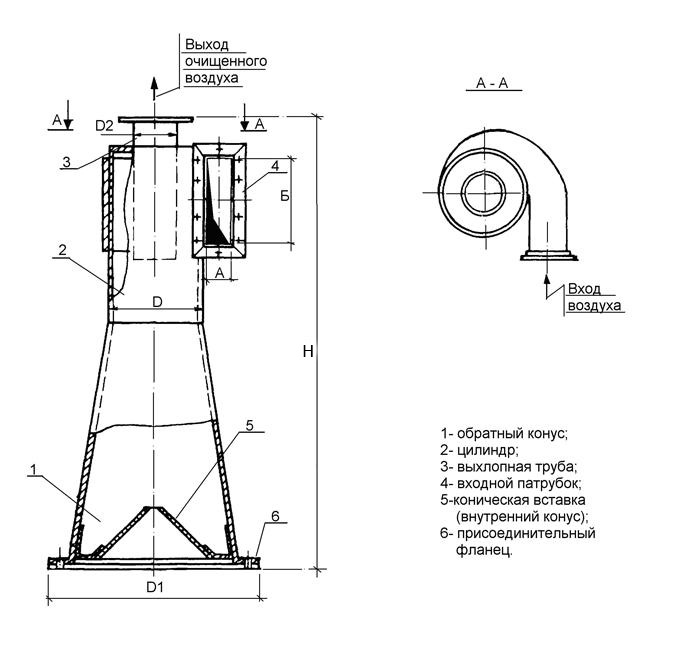

Схема установочных размеров к циклону ЦОК-5

COK_4ertej

Таблица установочных размеров к циклону ЦОК-5

Размеры, мм
D	D1	D2	Н	АхБ
300	570	150	1560	78х300

Циклоны ЦОК с бункером

Циклон ЦОК-5 для абразивной пыли, в комплекте с бункером
Циклон	Производительность, м³/ч	Размер, мм		Масса, кг	Цена, грн. с НДС
		D H
Циклон ЦОК-5	1170-1670	730	2810	124,58	4186

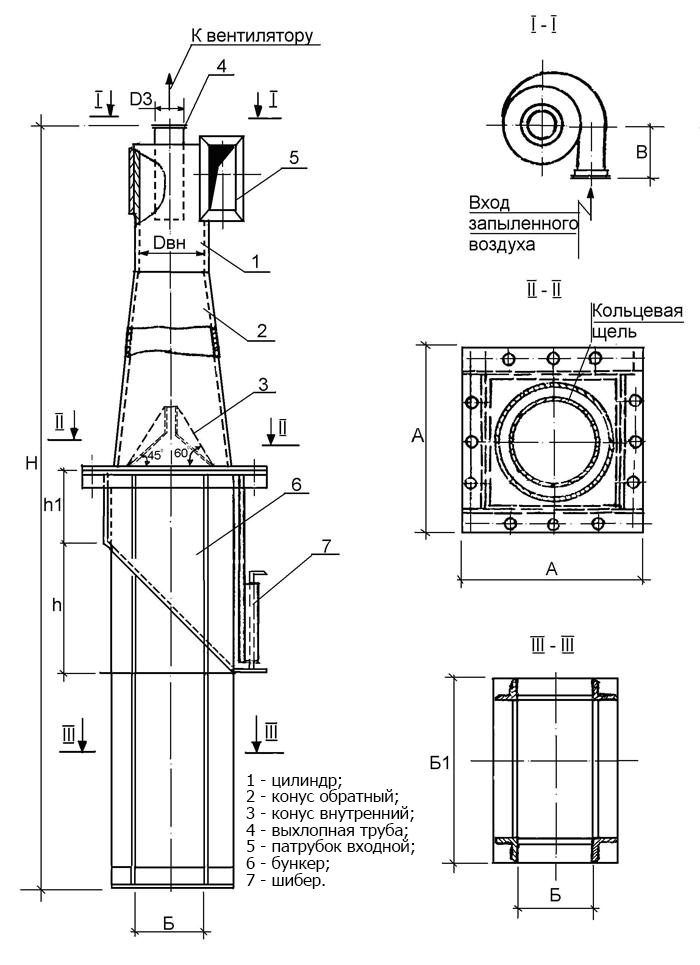

Схема установочных размеров к циклону ЦОК-5 с бункером

COK_4ertej_bunker

Таблица установочных размеров к циклону ЦОК-5 с бункером

Размеры с бункером, мм
Dвн	D3	А	Б	Б1	В	Н	Н1	h	h1
300	150	730	390	600	225	2810	1250	600	150

Циклоны ЦОК с выдвижным ящиком

Циклон ЦОК-5 для абразивной пыли, в комплекте с выдвижным ящиком
Циклон	Производительность, м³/ч	Размер, мм		Масса, кг	Цена, грн. с НДС
		D H
Циклон ЦОК-5	1170-1670	750	2060	97,06	3669

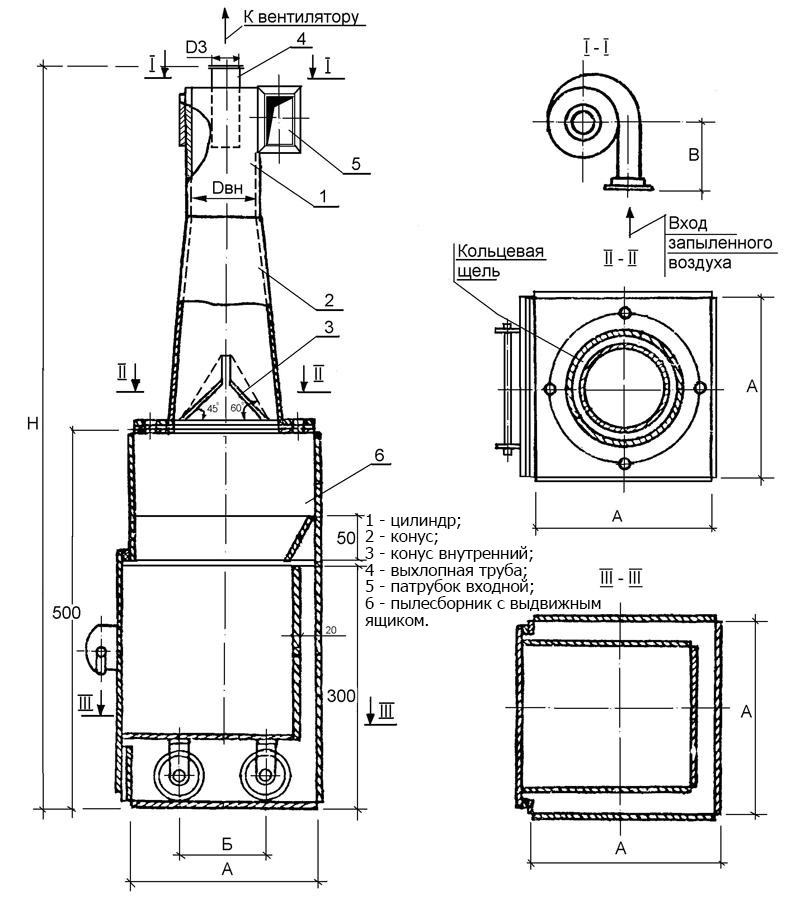

Схема установочных размеров к циклону ЦОК-5 с выдвижным ящиком

COK_4ertej_yashik

Таблица установочных размеров к циклону ЦОК-5 с выдвижным ящиком

Размеры с выдвижным ящиком, мм
Dвн	D3	А	Б	Б1	В	Н	Н1	h	h1
300	150	750	390	600	225	2060	1250	600	150

Характеристики
№ Циклона	ЦОК-5
Производительность по воздуху	1170-1670 м³/ч
Диаметр	300 мм
Высота	1560 мм
Размер патрубка	78х300 мм
Масса	42,75 кг
