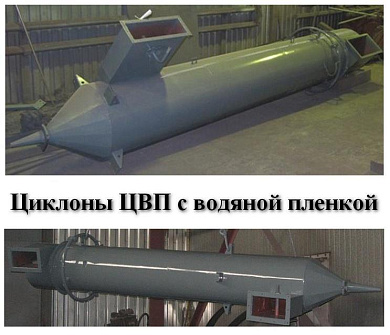

Циклон ЦВП-10

У нас цены настолько низкие
что их пришлось убрать. Звоните!

В наличии

Сравнить

Отложить

Артикул: -

(0)

Циклон ЦВП-10 – один из лучших современных промышленных пылеуловителей благодаря высококачественным материалам, высокотехнологичной конструкции, простоте в эксплуатации и универсальности применения.

Характеристики

Производительность по воздуху: 12500-20000 м³/ч
Диаметр: 800 мм
Высота: 7044 мм
Размер патрубков: 356х626
Масса: 570 кг

Характеристики

Производитель Вент-Заводы

Производство Украина

ПРИМЕЧАНИЕ: цены на циклоны ЦВП даны без стоимости постамента (стоимость рассчитывается отдельно).

Универсальный промышленный Циклон ЦВП-10 для всевозможных видов нецементирующихся пылей бывает в двух исполнениях: правом и левом (по направлению движения воздуха в корпусе), основным и с повышенной скоростью (по скорости входа воздуха в циклон). Пылеуловитель с повышенной скоростью имеет отличие от циклона основного исполнения: в его воздухоподводящий патрубок вварена перегородка, которая уменьшает в два раза ширину входного отверстия. Циклон ЦВП-10 в исполнении с повышенной скоростью гарантируют более высокую степень очистки воздушных масс, но имеют гораздо более высокое сопротивление.

Массовая концентрация пыли в очищаемом газе, г/м³ – 1000 для пыли, которая слипается слабо не более 1000, для пыли, которая имеет средний процент слипаемости 250. Температура очищаемого газа, °С не более 200. Давление (разрежение), кПа (кгс/м?) не более 9 (900). Коэффициент гидравлического сопротивления циклонов: для одиночного исполнения – 30, для группового исполнения – 32,5. Оптимальная скорость в циклоне 4,5 м/сек.

Циклон ЦВП-10 техническое обслуживание

Своевременный квалифицированный техосмотр и диагностика малейших отклонений в работе либо же механических повреждений гарантированно продляют эксплуатационный термин службы циклона. Столь важной является регулярная выгрузка пыли из бункера пылеуловителя.

Более подробную информацию о циклонах ЦВП смотрите ЗДЕСЬ!

Схема установочных размеров к циклону ЦВП-10

Таблица установочных размеров к циклону ЦВП-10

Размеры, мм
D	Б	Б1	Н1	Н2	В х Г*	а	d
1000	1335	900	7044	5370	356х626	325	32
*размеры входного и выходного патрубков

Технические данные циклона ЦВП-10

Наименование	Орошение стенок циклона		Переодическое смывание стенок входного патрубка
Наименование	Расход води, л/с	Число сопел	Расход води, л/с	Число форсунок
Циклон ЦВП-10	0,43	8	2,4	3

Характеристики
№ Циклона	ЦВП-10
Производительность по воздуху	12500-20000 м³/ч
Диаметр	800 мм
Высота	7044 мм
Размер патрубков	356х626
Масса	570 кг
