Циклон ЦВП-5

У нас цены настолько низкие
что их пришлось убрать. Звоните!

В наличии

Сравнить

Отложить

Артикул: -

(0)

Циклон ЦВП-5 пренадлежит к универсальным промышленным пылеуловителям, благодаря способностям очищать воздушные потоки от разноплановых и даже экстремальных видов пыли.

Характеристики

Производительность по воздуху: 3100-5000 м³/ч
Диаметр: 500 мм
Высота: 3584 мм
Размер патрубков: 181х316
Масса: 161 кг

Характеристики

Производитель Вент-Заводы

Производство Украина

ПРИМЕЧАНИЕ: цены на циклоны ЦВП даны без стоимости постамента (стоимость рассчитывается отдельно).

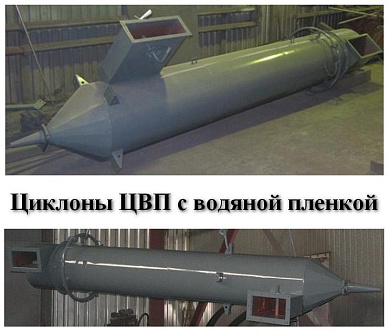

Циклон ЦВП-5 – это универсальный пылеуловитель, обеспечивающий до 100% очистки воздушных потоков от частичек глины, песка, сахара, древесины, угля, сажи, смолы, пудры, абразивных, волокнистых и липких пылей. В связи с таким широким спектром применения данное устройство по праву считается универсальным и не нуждается в дополнительных фильтрах для достижения столь высокого качества отделения загрязнителей.

Массовая концентрация пыли в очищаемом газе, г/м³ – 1000 для пыли, которая слипается слабо не более 1000, для пыли, которая имеет средний процент слипаемости 250. Температура очищаемого газа, °С не более 200. Давление (разрежение), кПа (кгс/м?) не более 9 (900). Коэффициент гидравлического сопротивления циклонов: для одиночного исполнения – 30, для группового исполнения – 32,5. Оптимальная скорость в циклоне 4,5 м/сек.

Циклон ЦВП-5 техническое обслуживание

Обязательным условием продолжительного эксплуатационного срока циклона является качественное техобслуживание. Этот аспект включает в себя контроль уровня пыли в накопительном бункере пылеуловителя, а также – его периодическую очистку. Также обязательны своевременные техосмотры.

Более подробную информацию о циклонах ЦВП смотрите ЗДЕСЬ!

Схема установочных размеров к циклону ЦВП-5

Таблица установочных размеров к циклону ЦВП-5

Размеры, мм
D	Б	Б1	Н1	Н2	В х Г*	а	d
500	640	450	3684	2810	181х316	160	23
*размеры входного и выходного патрубков

Технические данные циклона ЦВП-5

Наименование	Орошение стенок циклона		Переодическое смывание стенок входного патрубка
Наименование	Расход води, л/с	Число сопел	Расход води, л/с	Число форсунок
Циклон ЦВП-5	0,21	5	1,4	2

Характеристики
№ Циклона	ЦВП-5
Производительность по воздуху	3100-5000 м³/ч
Диаметр	500 мм
Высота	3584 мм
Размер патрубков	181х316
Масса	161 кг
