ДН-24 (200,0/600)

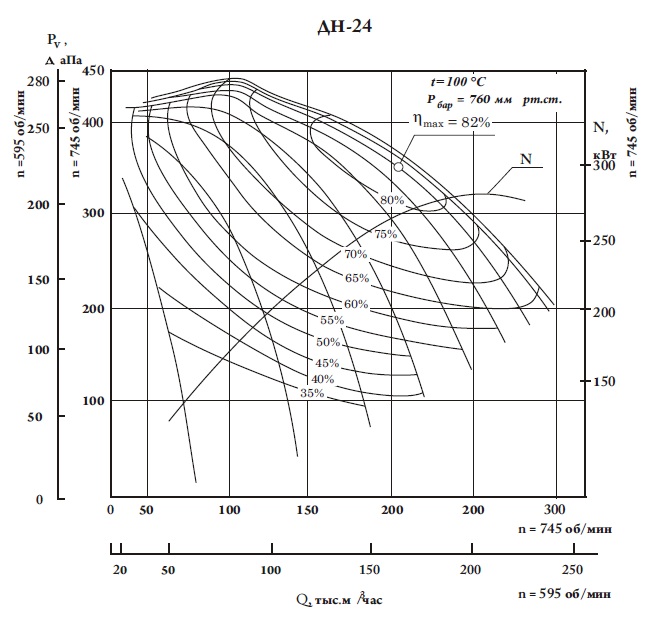

Описание характеристик и применение дымососа ДН-24 (200,0/600)

Применение дымососа ДН-24 (200,0/600) является актуальным для твердотопливных и газо-мазутных котлов, которые в процессе своего функционирования выделяют набольшее количество дымов и газов. В целом, использование данного дымососа не ограничивается конкретным типом котельного агрегата.

Основными условиями для возможности применения котельного оборудования с дымососом является наличие системы удаления зольных частиц, а также показатель производительности котла по пару в пределах 2,5-320 т/ч.

Работа дымососа основана на применении вращения рабочего колеса под действием сил центробежного характера. Процесс такого вращения обеспечивает захватывание смеси лопатками рабочего колеса, и дальнейшее ее перемещение под действием высокого давления, которое создается при вращении. Лопатки колеса, для эффективности работы, загнуты назад и направлены под определенным углом.

Материалы и схемы исполнения дымососа ДН-24 (200,0/600)

Материалы в конструкции и типы исполнения дымососа ДН-24 (200,0/600)согласованы, с учетом ДНАОП 0.00-1.18-98.

В зависимости от материала, различают два конструктивных исполнения дымососа:

• Общепромышленное (углеродистая сталь);
• Взрывозащищенное (разнородные металлы).

Также для конструирования дымососа может применяться нержавеющая сталь.

Конструктивная схема, которая задействована при исполнении дымососа – схема 3 – осуществляет присоединение рабочего колеса к двигателю посредством промузла.

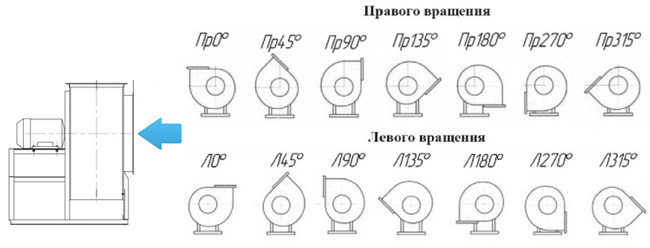

Схема поворота корпуса дымососа ДН-24 (200,0/1000)

Обозначения:

• ПР – правого вращения;
• Л – левого вращения.

Условия эксплуатации дымососа ДН-24 (200,0/600)

Смесь:

• Температура -30°С…250°С;
• Запыленность не более 2 г/м³;
• Отсутствие частиц абразивов и липких составляющих.

Условия окружающего пространства:

• Максимальная вибрация 5 мм/с;
• Умеренный климат по ГОСТ 15150-69;
• Категория установки 2 или 3 (в помещении или на открытом пространстве, под навесом).

Условия работы:

• Продолжительный период времени;
• Применение индивидуально или параллельно.

Монтаж дымососа ДН-24 (200,0/600)

Правила монтажа дымососа определяются ГОСТ 12.1.003 и ГОСТ 12.1.012.

Для установки дымососа применяется фундамент. В случае повышенного уровня вибрации также применяются виброизоляторы. Дополнительно, для снижения шумового воздействия на дымосос рекомендуется применять звукоизоляцию трубопроводов и прилегающих металлических элементов.

Обязательно стоит выбрать место установки, не ограничивающее доступ к дымососу для проведения его обслуживания.

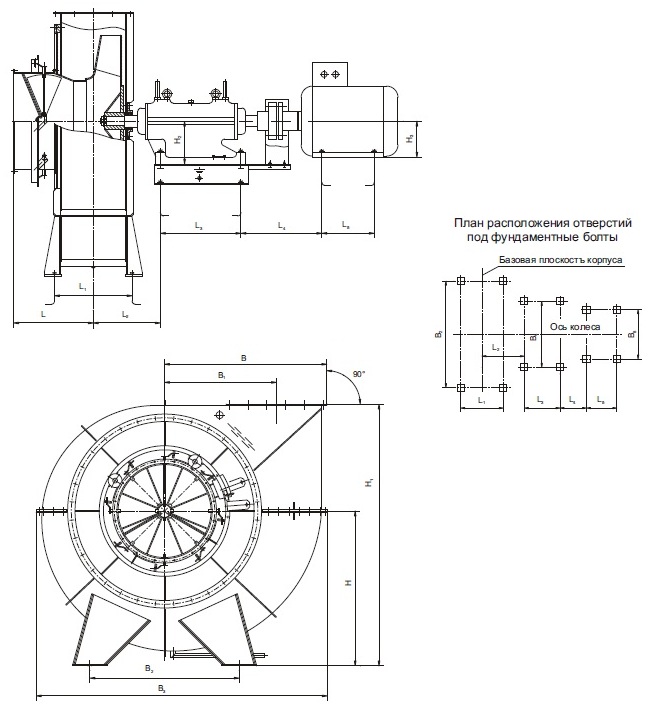

Конструкция и работа дымососа ДН-24 (200,0 /600)

Конструкция дымососа ДН-24 (200,0/600) включает в себя электродвигатель, направляющий аппарат, корпус, коллектор, рабочее колесо, и станину.

Конструирование элементов осуществляется согласно ТУ У 29.2.25185354-001-2002.

Улитка (корпус)

Корпус  дымососа ДН-24 (200,0/600) в силу спиралевидной формы назван улиткой. Конструкция его применяет в основе листовой материал (согласно типу исполнения, на выбор пользователя), который соединяется сварными швами. Стенки улитки дополнительно выполняются утолщенными, для стойкости к механическим воздействиям. Также особенность конструкции корпуса – его поворот на угол от 0 до 270°. Перемещения смеси дыма и газов в пространстве улитки выполняется в радиальном направлении. Внутри корпуса установлено рабочее колесо дымососа.

Рабочее колесо

Рабочее колесо на своей радиальной поверхности имеет 16 лопаток, которые загибаются назад, и формируются под определенным наклоном. Благодаря этому при вращении колеса лопатки захватывают смесь и направляют ее под высоким давлением по корпусу, однонаправлено. Направление вращения рабочего колеса может отличаться, в зависимости от его исполнения (вращение осуществляется в правую или левую сторону, если рассматривать конструкцию со стороны отверстия всасывания смеси).

Основная конструкция колеса включает в себя передний, задний диски и ступицу со шлицевыми пазами, для охлаждения вала. Ступицей соединяются два диска колеса.

Коллектор

Коллектор имеет форму конуса. Данный элемент применяется для однонаправленной подачи смеси непосредственно к дымососу. При помощи коллектора, применяя систему автоматического или ручного управления, пользователь может менять количество смеси, подаваемой к дымососу.

Направляющий аппарат

Направляющий аппарат также имеет конусообразную форму, и обеспечивает регулированную подачу смеси к рабочему колесу. Тут, при помощи автоматического или ручного привода, пользователь может менять производительность дымососа. Производительность меняется путем изменения угла перекрытия между лопатками аппарата и поворотным колесом, которые являются его конструктивными элементами. Колесо расположено на роликах, и имеет на оси обтекатель. Лопатки (6 штук) закрепляются внутри колеса на рычагах. Угол перекрытия можно менять в диапазоне о 0 до 90°.

Электродвигатель

Комплектующий высоковольтный двигатель дымососа ДН-24 (200,0/600) имеет номинальные параметры мощности – 200 кВт, и частоты оборотов вала – 600 оборотов в минуту. Закрепление двигателя в конструкцию выполняется по третьей схеме исполнения – при помощи промузла. Также, для безопасности работы, тип двигателя должен соответствовать типу конструктивного исполнения дымососа.

Станина

Станина применяется для удержания электродвигателя и корпуса дымососа, а также для закрепления дымососа на фундаменте (или на виброизоляторах). Для крепления устройства применяются монтажные болты. Для них станина оснащена специальными отверстиями у основания.

Конструкция станины – сварная, в основном изготавливается из чугунного материала.

Безопасность применения дымососа подразумевает теплоизоляцию станины, в случае вероятности превышения температуры ее поверхности 45°.
