Шумоизолированный канальный вентилятор ВЕНТС КСД 315/250х2 С-6Е

Шумоизолированный вентилятор ВЕНТС КСД 315/250x2 С-6Е (VENTS KSD 315/250x2 С-6Е)

Условные обозначения:

• VENTS - название компании-производителя;
• 315/250 – диаметр входного/выходного фланца;
• КСД – модельный ряд вентиляторов;
• 6 – наличие полюсов;
• С - мотор повышенной мощности;

• Е – наличие 1 фазы.

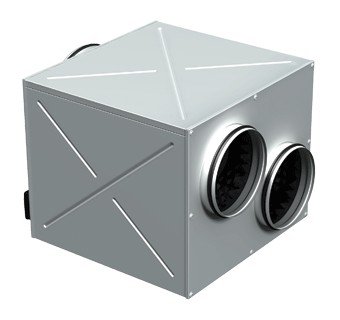

Модель ВЕНТС КСД 315/250x2 С-6Е входит в группу канальных центробежных вентиляторов, выпускаемых компанией VENTS в звуко- и теплоизоляционном корпусе.

Описание

Конструкция вентилятора VENTS КСД 315/250x2 С-6Е позволяет применять его для создания систем вентиляции приточно-вытяжного типа в помещениях, где предъявляются повышенные требования к уровню шумов. Наличие электронного модуля TSC обеспечивает возможность автоматически изменять расход воздуха в зависимости от температуры присутствующей в канале воздушной среды. Поэтому там, где требуется непрерывно контролировать значение этого параметра (например, в теплицах),  такой вентилятор – идеальное решение.

Корпус

Корпус данного агрегата изготавливается из оцинкованной листовой стали с использованием тепло- и звукоизоляционных высококачественных материалов. Присоединительные патрубки, имеющие круглое сечение, оснащаются резиновыми уплотнителями. Наличие 2-х всасывающих патрубков диаметром 250 мм упрощает организацию вытяжки из нескольких помещений или нескольких зон одновременно.

Двигатель

В модели КСД 315/250x2 С-6Е установлен шести полюсный асинхронный электромотор с внешне расположенным ротором. Особенностью конструкции этого двигателя является оснащение его рабочим колесом двустороннего всасывания с загнутыми назад лопатками. Кроме того, применение шарикоподшипников, смазочное масло которых подбирается по специальной методике, является причиной того, что вентилятор характеризуется малошумной работой и не требует техобслуживания.

Регулирование скорости

Изменять скорость вращения крыльчатки можно:

• ступенчато. Для этого применяется устройство регулирования на основе автотрансформатора;
• плавно. Выполняется такая процедура с помощью тиристорного регулятора.

Снижение уровня подведенного напряжения приводит к уменьшению частоты (скорости) вращения крыльчатки. Объем перемещаемого воздуха напрямую зависит от текущего значения этой характеристики двигателя.

К одному устройству регулирования можно подключать несколько вентиляторов одновременно. Однако, при этом необходимо выполнять следующее требование:  рабочий ток (I раб.) и общая потребляемая мощность (P общ.) не должны превышать соответствующие паспортные параметры регулятора.

Монтаж

Устанавливается модель КСД 315/250x2 С-6Е  в разрыв круглого воздуховода. В случае применения гибких вставок, крепление данного агрегата к строительной конструкции осуществляется с помощь кронштейнов, подвесок или опор. Монтаж допускается проводить в любом положении вентилятора, но с учетом направления воздушного потока. Оно обозначено на корпусе стрелкой.

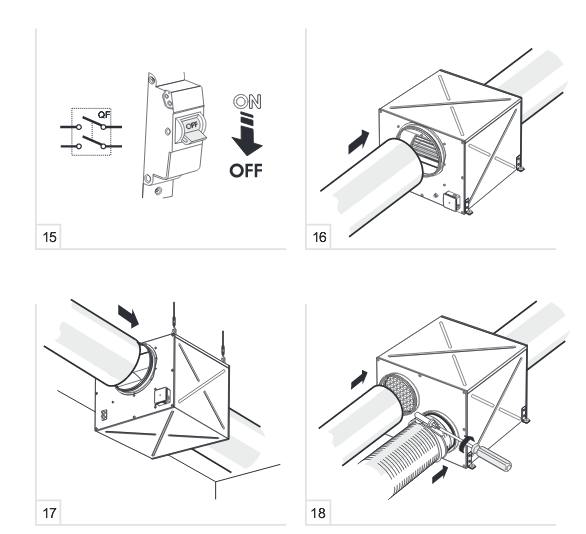

Монтаж вентилятора

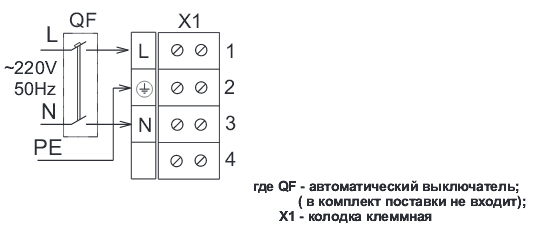

Подключение к сети

В комплект входит:

• вентилятор;
• паспорт на вентилятор;
• сама упаковка.
