Вентилятор для работы с агрессивными и неагрессивными веществами, в зависимости от материала исполнения, с применением центробежного рабочего колеса.

  • Мощность электродвигателя – 75 кВт;
  • Частота оборотов вала 1000 – об/мин.
Характеристики
Производитель Украинские
Производство Украина

Общее описание и сферы применения вентиляторов ВЦ 4-75 типоразмера №20 (75/1000)

Вентилятор ВЦ 4-75-20 являются общепромышленными вентиляторами для перемещения воздуха и подобных ему газообразных масс, при умеренных показателях климата. Вентилятор дополняется в комплекте общепромышленным двигателем, который также может быть заменен при необходимости (в случае отличия условий эксплуатации от общих).  Также, при необходимости установки вентилятора в более агрессивных условиях, он может быть сконструирован из специальных материалов.

Вентилятор применяет в работе центробежное вращение, и относится к вентиляторам низкого давления. Отличительной особенностью является вращение колеса в правом или левом направлении. Направление перемещаемого воздуха является радиальным.

Применение вентилятора актуально для таких веществ:

  • Воздух;
  • Газо-воздушные неагрессивные смеси;
  • Воздух примесями, не снижающими коррозию элементов вентилятора;
  • Воздух без наличия примесей с взрывоопасными характеристиками.

Условия эксплуатации вентиляторов общепромышленного типа ВЦ 4-75-20:

  • Климат - умеренный;
  • Диапазон рабочих температур окружающего пространства -40°C…+40°C;
  • Максимальная температура перемещаемого вещества 9смеси) 80°С;
  • Отсутствие в составе смеси липких примесей, волокон и ржавчины;
  • Максимальное количество пыли в составе смеси 0,1 г\м3.

В зависимости от применяемых в конструкции материалов, и полученных в итоге свойств вентилятора, выделяют несколько основных классов данных устройств:

  • Общепромышленные;
  • Теплостойкие;
  • Сейсмостойкие;
  • Коррозионностойкие;
  • Взрывозащищенные.

Размещение корпуса вентилятора (вид со стороны всасывания)

Размещение

Материалы для конструирования вентиляторов ВЦ 4-75 №20 (75/1000)

Все материалы и условия эксплуатации вентиляторов подбираются в соответствии с установленными требованиями стандарта ТУ У 29.2-00909779-002-2009.

В зависимости от требуемых условий эксплуатации вентиляторов, а также состава и характеристик перемещаемой смеси, вентилятор может изготавливаться из таких материалов:

  • Углеродистая сталь – вентиляторы общего назначения, которые используются для перемещения большинства сред, не обладающих агрессивными и коррозийными свойствами, и не содержащих в составе  частиц твердого характера (до 100 мг/м3), а также волокон и липких элементов;
  • Нержавеющая сталь – коррозиестойкие вентиляторы. Используются для перемещения воздуха с наличием газовых примесей, которые не взаимодействуют с нержавеющей сталью, и не оказывают агрессивного воздействия на нее, но при этом ускоряют коррозию углеродистой стали;
  • Сплавы алюминия – для конструирования взрывозащищенных вентиляторов. Применяются для транспортировки паровых и газовых смесей без наличия загрязняющих примесей агрессивного характера, категорий IIА, IIВ, а также других веществ и их смесей, которые не имеют в составе взрывных веществ и не вызывают ускорения процесса коррозии алюминиевых сплавов (кроме коксового газа, оксиэтилена, оксипропилена, формальдегида, этилтри-хлор-этилена, этилена, винил-трихлор-селена, этилди-хлорсилена);
  • Разнородные металлы (например, алюминий – для корпуса, а углеродистая сталь – для рабочего колеса, а также наоборот; таким же образом могут использоваться также комбинация латуни и углеродистой стали) – для взрывозащищенного типа вентиляторов, которые устанавливаются в среде транспортировки паровых и газовых смесей без наличия в составе агрессивных загрязнений, категорий IIА, IIВ, а также других смесей паров и газов, которые не включают в состав веществ взрывного характера и не способствуют развитию темпа коррозии углеродистой стали.

Обозначение вентиляторов в зависимости от назначения и материалов проточной части

Назначение вентилятора

Материал

Температура перемещаемой среды, °С

Обозначение

1

Общего назначения

Углеродистая сталь, оцинкованная сталь, легированная сталь

80

В обозначении не отражается

2

Теплостойкие

Углеродистая сталь, легированная сталь

200

Ж

3

Коррозионностойкие

Нержавеющая сталь

80

К

4

Теплостойкие коррозионностойкие

Нержавеющая сталь

200

КЖ

5

Теплостойкие коррозионностойкие

Нержавеющая сталь

400

КЖ1

6

Теплостойкие коррозионностойкие

Нержавеющая сталь

600

КЖ2

7

Взрывозащищенные

Алюминиевые сплавы

80

ВА

8

Взрывозащищенные

Углеродистая сталь (легированная сталь) – латунь (бронза)

80

ВР

9

Взрывозащищенные теплостойкие

Углеродистая сталь (легированная сталь) – латунь (бронза)

200

ВРЖ

10

Взрывозащищенные

Нержавеющая сталь – латунь (бронза)

80

ВР1

11

Взрывозащищенные теплостойкие

Нержавеющая сталь – латунь (бронза)

200

ВР1Ж

12

Взрывозащищенные коррозионностойкие

Нержавеющая сталь

80

ВК

13

Взрывозащищенные коррозионностойкие теплостойкие

Нержавеющая сталь

200

ВКЖ

14

Взрывозащищенные коррозионностойкие теплостойкие

Нержавеющая сталь

400

ВКЖ1

15

Взрывозащищенные коррозионностойкие теплостойкие

Нержавеющая сталь

600

ВКЖ2

16

Сейсмостойкие

Углеродистая сталь, легированная сталь

80

С

17

Сейсмостойкие теплостойкие

Углеродистая сталь, легированная сталь

200

СЖ

18

Сейсмостойкие коррозионностойкие

Нержавеющая сталь

80

СК

19

Сейсмостойкие теплостойкие коррозионностойкие

Нержавеющая сталь

200

СКЖ

20

Сейсмостойкие теплостойкие коррозионностойкие

Нержавеющая сталь

400

СКЖ1

21

Сейсмостойкие теплостойкие коррозионностойкие

Нержавеющая сталь

600

СКЖ2

22

Сейсмостойкие взрывозащищенные

Алюминиевые сплавы

80

СВА

23

Сейсмостойкие взрывозащищенные

Углеродистая сталь (легированная сталь) – латунь (бронза)

80

СВР

24

Сейсмостойкие взрывозащищенные теплостойкие

Углеродистая сталь (легированная сталь) – латунь (бронза)

200

СВРЖ

25

Сейсмостойкие взрывозащищенные

Нержавеющая сталь – латунь (бронза)

80

СВР1

26

Сейсмостойкие взрывозащищенные теплостойкие

Нержавеющая сталь – латунь (бронза)

200

СВР1Ж

27

Сейсмостойкие теплостойкие коррозионностойкие

Нержавеющая сталь

80

СВК

28

Сейсмостойкие теплостойкие коррозионностойкие теплостойкие

Нержавеющая сталь

200

СВКЖ

29

Сейсмостойкие теплостойкие коррозионностойкие теплостойкие

Нержавеющая сталь

400

СВКЖ1

30

Сейсмостойкие теплостойкие коррозионностойкие теплостойкие

Нержавеющая сталь

600

СВКЖ2

31

Морозостойкие

Легированная сталь

-60

М

32

Морозостойкие коррозионностойкие

Нержавеющая сталь

-60

КМ

33

Взрывозащищенные морозостойкие

Легированная сталь – латунь (бронза)

-60

ВРМ

34

Взрывозащищенные морозостойкие

Нержавеющая сталь – латунь (бронза)

-60

ВР1М

35

Взрывозащищенные морозостойкие коррозионностойкие

Нержавеющая сталь

-60

ВКМ

36

Высоко коррозионностойкие

Титановые сплавы

-60…-600

Т

Области применения вентиляторов ВЦ 4-75 №20 (75/1000)

  • Климатические системы – вентиляции, кондиционирования и воздушного отопления;
  • Другие системы с перемещением газообразных и воздушных масс производственного и санитарного типа.

Конструкция и особенности работы вентилятора ВЦ 4-75-20 (75/1000)

Основными конструктивными элементами вентиляторов ВЦ 4-75-20 являются:

  • Корпус;
  • Рабочее колесо;
  • Станина;
  • Коллектор;
  • Электродвигатель.

Корпус вентиляторов имеет форму спирали (улитки), и поворачивается по вертикальной оси.

Рабочее колесо сконструировано из двух дисков – переднего и заднего, которые соединены в единый механизм ступицей. На колесе размещаются 12 лопаток, загнутых назад – это позволяет эффективно захватывать воздух и направлять его к коллектору.

Захват и перемещение воздуха обеспечивает центробежное радиальное рабочее колесо.

Станина вентилятора сконструирована при помощи сварки, и имеет основание с монтажными отверстиями. Отверстия обеспечивают установку вентилятора на фундамент или виброизоляторы (согласно техническим требованиям, допустимый уровень вибрации вентилятора составляет 5 мм/с).

На станине также крепится кожух вентилятора и электродвигатель, которым комплектуется вентилятор.

Воздух подается от входного патрубка в коллектор. Коллектор имеет форму конуса. Размещается он во входном патрубке, в который изначально поступает газо-воздушная смесь.

Уровень прохождения подаваемой газо-воздушной смеси регулируется путем изменения перекрытия между коллектором и передним диском рабочего колеса вентилятора, а именно – перемещением коллектора в патрубке подачи воздуха по оси его расположения.

В корпус вентилятора воздух попадает после захвата лопатками, и формирования необходимого давления. Захват воздуха выполняется с центробежным вращением рабочего колеса. Воздух направляется в улику корпуса радиально, под прямым углом. Двигаясь под давлением по спирали в улитке, воздух выводится через выхлопную часть вентилятора.

Характеристика

Значение

Номер исполнения

5

Тип электродвигателя

-

Мощность электродвигателя, кВт

75

Частота оборотов вала двигателя, об/мин

1000

Полное давление, Па

-

Производительность, тыс. м3/час

-

Предельно-допустимая температура газовых смесей, °С

+80

Предельная концентрация грязи и пыли, мг/м3

100

Допустимая вибрация вентилятора, мм/с

5

Диапазон температур для эксплуатации, °С

-40…+40

Масса вентилятора, кг

-

Акустические характеристики  вентилятора ВЦ 4-75 типоразмера №20

Обозначение вентилятора

Частота вращения, -10%, об/мин

Максимальный суммарный уровень шумовой характеристики, дБ

(75/1000)

420

102

(75/1000)

465

104

(75/1000)

500

106

Габаритные и присоединительные размеры вентилятора ВЦ 4-75 №20 (75/1000)

Габариты

Типоразмер
вентилятора

D/Dн

Электродвигатель

Производительность, м3/час

Полное давление, Па

Масса вентилятора, кг

Тип

Частота, об/мин

Мощность, кВт

Номинальный диаметр рабочего колеса

20

1,0

АИР 225 М8

750

30

-

АИР 250 М8

45

75,6 - 157,7

860

-

АИР 250 М6

1000

55

 -

-

АИР 280 S6

75

 -

-

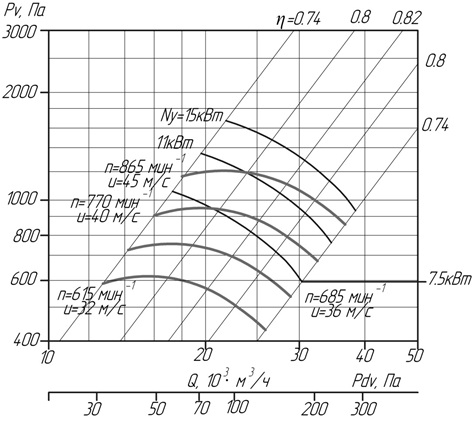

Аэродинамические характеристики
Диаметр рабочего колеса
Номинальный
D/Dн=1
1
