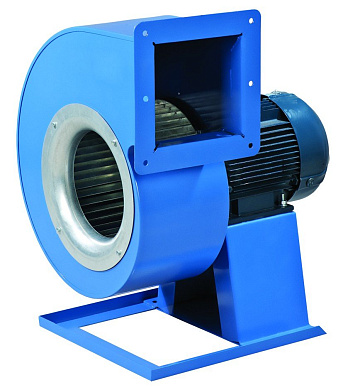

Центробежный вентилятор ВЕНТС ВЦУН 160x74-0,55-4
ВЕНТС ВЦУН 160x74-0,55-4 отличается простотой монтажа, высокими техническими и эксплуатационными характеристиками и надежностью конструкции. Вентилятор оснащен подшипниками качения и мощным асихронным двигателем.
Характеристики
- Производительность по воздуху: 750 м3/ч
- Частота вращения: 1360 мин.-1
- Уровень звукового давление на расстоянии 3 м: 62 dB(A)
- Максимальная температура воздуха: 60 оС
- Диаметр рабочего колеса: 160 мм
- Ширина рабочего колеса: 74 мм
Характеристики
Производитель
VENTS
Производство
Украина
Бесплатная доставка по Украине + подарок 20% от стоимости вентилятора
ВЕНТС ВЦУН 160x74-0,55-4 - условные обозначения
- ВЕНТС ВЦУН - серия вентилятора;
- 160 - диаметр рабочего колеса, мм;
- 74 - ширина рабочего колеса, мм;
- 0,55 - мощность двигателя кВт;
- 4 - количество полюсов двигателя;
ВЕНТС ВЦУН 160x74-0,55-4 – конструкция
Защиту центробежного вентилятора ВЕНТС ВЦУН 160x74-0,55-4 от повреждений механического характера и атмосферных явлений обеспечивает прочный стальной корпус с специальным полимерным покрытием. Вентиляторы данной модели изготовляются с левосторонним вращением рабочего колеса и с правосторонним вращением. Независимо от данных характеристик рабочего колеса, сам агрегат имеет несколько положений корпуса, позволяет подсоединять его к воздуховоду под любым углом.
Вентилятор – двигатель
Промышленные вентиляторы ВЕНТС ВЦУН 160x74-0,55-4 производятся с 4х полюсным трехфазным асинхронным двигателем. Рабочее колесо изготавливается из прочной оцинкованной стали, а лопатки его загнуты вперед. Долгий срок эксплуатации вентилятору данного типа гарантируют специальные подшипники качения. При заводской сборке установки все ее турбины обязательно проходят процесс динамической балансировки, благодаря которому достигаются такие улучшения характеристик, как максимально пониженный уровень шума и максимально повышенный уровень безопасности вентилятора.
Центробежный вентилятор ВЕНТС – регулировка скорости
Благодаря таким устройствам, что комплектуют вентиляторы, как частотный и автотрансформаторный регуляторы, осуществляется регулировка скорости аппарата. Можно подключить группу вентиляторов к одному регулятору скорости. Потребляемый ток и общая мощность вентиляторов в группе должна не превышать номинальных показателей регулятора.
Вентиляторы ВЕНТС ВЦУН 160x74-0,55-4 – монтаж
Сравнительно легкая система монтажа агрегата является неопровержимым плюсом центробежных вентиляторов ВЕНТС ВЦУН 160x74-0,55-4. Установка производится в вентиляционных камерах, системах кондиционирования и в индивидуальном порядке. В индивидуальном порядке монтажа вентилятора данной модели, его подсоединяют к воздуховоду двумя патрубками (выхлопным, всасывающим) и одним, что работает на выхлоп. Все патрубки для этого вентилятора имеют круглое и прямоугольное сечение. Электричество на двигатель вентилятора подается за счет наружных клемм.
Более подробную информацию о центробежных вентиляторах ВЕНТС ВЦУН смотрите ЗДЕСЬ!
Дополнительные принадлежности к вентиляторам ВЕНТС ВЦУН 160x74-0,55-4
Таблица подбора дополнительных принадлежностей
|
Тип изделия |
Виброизолятор |
Виброизолятор |
Фланец |
Решетка |
|
ВЦУН 160x74-0,55-4 |
ВВЦр 8 |
ВВЦп 8 |
ФВЦ 160 |
РВЦ 160 |
|
Цена, грн с НДС |
469 грн. |
|
66 грн. |
74 грн. |
Пример установки вентилятора ВЦУН
Варианты положения корпуса вентилятора (вид со стороны притока)
Вращение рабочего колеса вправо
Вращение рабочего колеса влево
Комплектующие для систем вентиляции
Заслонник регулирующий КРА (круглый) |
Канальный водяной нагреватель НКВ (круглый) |
Канальный электрический нагреватель НК (круглый) |
Карманный воздушный фильтр ФБК (круглый) |
|
|
|
|
|
Кассетный воздушный фильтр ФБ (круглый) |
Обратный клапан с подпружиненными лопастями КОМ |
Шумоглушитель СР (круглый) |
Шумоглушитель СРФ |
|
|
|
|
|
Гибкая вставка ВВГ (круглая) |
Регулятор скорости трехфазный РСА5Д-...-М |
Регулятор скорости трехфазный РСА5Д-...-Т |
Частотный регулятор скорости ВФЕД-...-ТА |
|
|
|
|
|
ВЦУН 160x74-0,55-4 технические характеристики |
|
|
Параметр |
Величина |
|
Модель |
Вентс ВЦУН 160x74-0,55-4 |
|
Напряжение |
400 В |
|
Потребляемая мощность |
550 Вт |
|
Сила тока |
1,6 А |
|
Количество полюсов |
4 |
|
Частота тока |
50 Гц |
|
Производительность |
750 м3/ч |
|
Скорость вращения |
1360 об/мин |
|
Класс защиты устройства |
54 IP |
|
Уровень шума на расстоянии 3м |
62 dB(A) |
|
Макс.температура перемещаемого воздуха |
60 °С |
|
Диаметр рабочего колеса |
160 мм |
|
Ширина рабочего колеса |
74 мм |
|
Масса |
12.7 кг |
ВЕНТС ВЦУН 160x74-0,55-4 - установочные размеры
| Размеры, мм | ||||||||||||||||
| ?D | ?d | ?d1 | В | Н | Н1 | Н2 | Н3 | L | L1 | L2 | P | M | I | G | K | S |
| 160 | 8 | 10 | 277 | 373 | 134 | 106 | 173 | 356 | 134 | 104 | 141 | 220 | 260 | 17 | 252 | 90 |
ВЕНТС ВЦУН 160x74-0,55-4 - аэродинамические характеристики
