Циклоны ЦМ

12
Умолчанию Цене Рейтингу
12 48
Артикул: -
(0)
Циклоны ЦМ-Я-600У разработан для удаления экстремальных видов загрязнителей воздуха на объектах химической промышленности, а также на предприятиях по переработке пластмассы. Характеристики Производительность по воздуху: 3200-6000 м3/ч Диаметр: 600 мм Высота: 4170 мм Размер патрубков: 480х160 Масса: 325 кг
У нас цены настолько низкие что их пришлось убрать. Звоните!
В наличии 3
Артикул: -
(0)
Циклон ЦМ-К-600У – эффективное средство для борьбы с наиболее неблагоприятными видами пылевых загрязнителей воздуха. Характеристики Производительность по воздуху: 3200-6000 м3/ч Диаметр: 600 мм Высота: 4900 мм Размер патрубков: 480х160 Масса: 229 кг
У нас цены настолько низкие что их пришлось убрать. Звоните!
В наличии 3
Артикул: -
(0)
Циклон ЦМ-500У является пылеуловителем, способным весьма продуктивно работать с высокоабразивной пылью не в ущерб себе. Характеристики Производительность по воздуху: 2200-3500 м3/ч Диаметр: 500 мм Высота: 4095 мм Размер патрубков: 170х130 Масса: 136 кг
У нас цены настолько низкие что их пришлось убрать. Звоните!
В наличии 3
Артикул: -
(0)
Циклон ЦМ-Я-500У применяют для очистки воздушных потоков на объектах химической промышленности, на предприятиях по переработке пластмассы, а также для отделения липких и абразивных пылей. Характеристики Производительность по воздуху: 2200-3500 м3/ч Диаметр: 500 мм Высота: 3580 мм Размер патрубков: 170х130 Масса: 300 кг
У нас цены настолько низкие что их пришлось убрать. Звоните!
В наличии 3
Артикул: -
(0)
Циклон ЦМ-К-500У – это более современная и совершенная модель циклона с обратным конусом типа ЦОК. Характеристики Производительность по воздуху: 2200-3500 м3/ч Диаметр: 500 мм Высота: 4170 мм Размер патрубков: 170х130 Масса: 186 кг
У нас цены настолько низкие что их пришлось убрать. Звоните!
В наличии 3
Артикул: -
(0)
Циклон ЦМ-П-500У – аппарат, в процессе работы которого используется центробежная сила, развивающаяся при вращательно-поступательных движениях газовых потоков. Характеристики Производительность по воздуху: 2200-3500 м3/ч Диаметр: 500 мм Высота: 4550 мм Размер патрубков: 170х130 Масса: 295 кг
У нас цены настолько низкие что их пришлось убрать. Звоните!
В наличии 3
Артикул: -
(0)
Циклон ЦМ-600У применяется как в одноступенчатой, так и во многоступенчатой установке, в качестве агрегата, осуществляющего очистку первой ступени. Характеристики Производительность по воздуху: 3200-6000 м3/ч Диаметр: 600 мм Высота: 4830 мм Размер патрубков: 480х160 Масса: 171 кг
У нас цены настолько низкие что их пришлось убрать. Звоните!
В наличии 3
Артикул: -
(0)
Циклон ЦМ-800У – универсальный пылеуловитель со свободным пылевыпускным отверстием между основанием отбойного конуса и стенкой корпуса. Характеристики Производительность по воздуху: 6000-9000 м3/ч Диаметр: 800 мм Высота: 6300 мм Размер патрубков: 640х210 Масса: 272 кг
У нас цены настолько низкие что их пришлось убрать. Звоните!
В наличии 3
Артикул: -
(0)
Циклон ЦМ-1000У – высококачественный универсальный воздухоочиститель со свободным пылевыпускным отверстием для более эффективной работы. Характеристики Производительность по воздуху: 9000-15000 м3/ч Диаметр: 1000 мм Высота: 7780 мм Размер патрубков: 800х260 Масса: 421 кг
У нас цены настолько низкие что их пришлось убрать. Звоните!
В наличии 3
Артикул: -
(0)
Циклон П-ЦМ-600У предназначен для очистки газовоздушных смесей от зернистых, волокнистых, волокнистозернистых пылей. Характеристики Производительность по воздуху: 3200-6000 м3/ч Диаметр: 600 мм Высота: 5320 мм Размер патрубков: 480х160 Масса: 350 кг
У нас цены настолько низкие что их пришлось убрать. Звоните!
В наличии 3
Артикул: -
(0)
Циклон П-ЦМ-800У спроектирован для использования практически во вех сферах промышленности для борьбы с экстремальными видами пылевых загрязнителей воздуха. Характеристики Производительность по воздуху: 6000-9000 м3/ч Диаметр: 800 мм Высота: 6880 мм Размер патрубков: 640х210 Масса: 540 кг
У нас цены настолько низкие что их пришлось убрать. Звоните!
В наличии 3
Артикул: -
(0)
Циклоны П-ЦМ-1000У используются для экстремальных видов пыли. Применять пылеуловители для осаждения цементирующихся и налипающих на стенки воздуховодов видов пылей не рекомендуется. Характеристики Производительность по воздуху: 9000-15000 м3/ч Диаметр: 1000 мм Высота: 8450 мм Размер патрубков: 800х260 Масса: 725 кг
У нас цены настолько низкие что их пришлось убрать. Звоните!
В наличии 3

Циклоны ЦМ

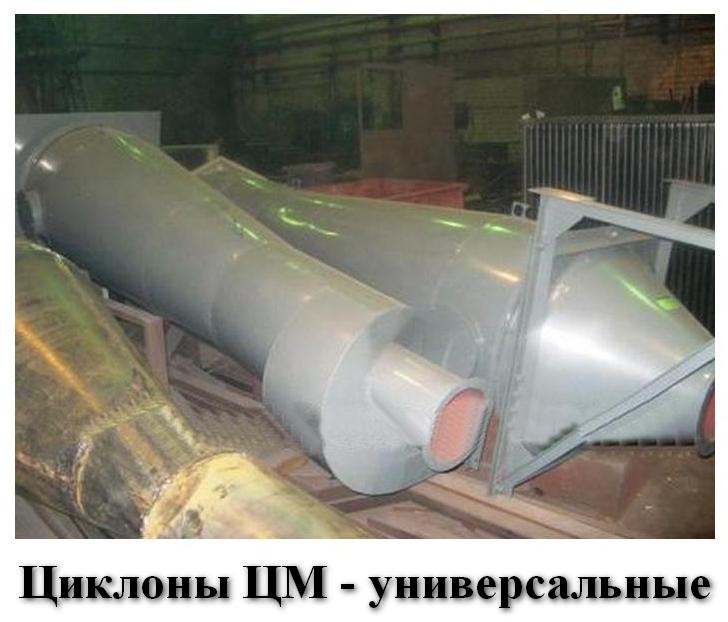

Циклоны ЦМ – универсальные

Наименование

Производительность,
м3

Размеры, мм

Масса,
кг

Цена, грн. с
НДС

          D                    H

с бункером

ЦМ-500У

2200-3500

500

4095

136

5141

ЦМ-600У

3200-6000

600

4830

171

6464

ЦМ-800У

6000-9000

800

6300

272

10282

ЦМ-1000У

9000-15000

1000

7780

421

15345

с ящиком

Я-ЦМ-500У

2200-3500

500

3580

300

11745

Я-ЦМ-600У

3200-6000

600

4170

325

12724

с бункером на кронштейне

К-ЦМ-500У

2200-3500

500

4170

186

7031

К-ЦМ-600У

3200-6000

600

4900

229

8656

с бункером и установкой на полу

П-ЦМ-500У

2200-3500

500

4550

295

11151

П-ЦМ-600У

3200-6000

600

5320

350

12758

П-ЦМ-800У

6000-9000

800

6880

540

19683

П-ЦМ-1000У

9000-15000

1000

8450

725

26426

Схема установочных размеров к циклонам ЦМ с бункером

ЦМ с бункером

Таблица установочных размеров к циклонам ЦМ с бункером

Наименование

Размеры в мм

А

Б

В

Г

Д

Д1

Д2

Д3

Е

Ж

H

a

b

ЦМ-500У

1100

1900

950

700

500

880

250

275

315

375

3625

170

130

ЦМ-600У

1320

2270

1120

850

600

1040

300

275

370

450

4360

480

160

ЦМ-800У

1760

3010

1450

1100

800

1370

400

275

505

600

5830

640

210

ЦМ-1000У

2200

3750

1770

1300

1000

1700

500

275

630

750

7310

800

260

Схема установочных размеров к циклонам ЦМ с ящиком

ЦМ с ящиком

Таблица установочных размеров к циклонам ЦМ с ящиком

Наименование

Размеры в мм

А

Б

В

Г

Д

Д1

Д2

Е

Ж

И

Л

Н

a/b

Я-ЦМ-500У

1230

1280

1200

1200

500

830

250

400

3000

375

315

3580

170/130

Я-ЦМ-600У

1230

1280

1200

1200

600

990

300

480

3590

450

370

4170

480/160

Схема установочных размеров к циклонам ЦМ с бункером на кронштейне

ЦМ с бункером на кронштейне

Таблица установочных размеров к циклонам ЦМ с бункером на кронштейне

Наименование

Размеры в мм

Б

В

Г

Д

Д1

Д2

Е

Ж

И

К

Л

Н

a/b

К-ЦМ-500У

960

650

700

500

830

250

400

3100

375

900

315

3625

170/130

К-ЦМ-600У

1130

750

850

600

990

300

480

3700

450

1060

370

4360

480/160

Схема установочных размеров к циклонам ЦМ с бункером с установкой на полу

ЦМ с бункером на опоре

Таблица установочных размеров к циклонам ЦМ с бункером с установкой на полу

Наименование

Размеры в мм

Б

Г

Д

Д1

Е

Ж

И

К

Л

H

a

b

П-ЦМ-500У

960

700

500

830

400

3000

375

900

315

4550

170

130

П-ЦМ-600У

1130

850

600

990

450

3590

450

1060

370

5320

480

160

П-ЦМ-800У

1460

1100

800

1370

640

4770

560

1400

600

6880

640

210

П-ЦМ-1000У

1780

1300

1000

1700

800

5950

700

1730

750

8450

800

260

Циклоны ЦМ – общие сведенья

Циклоны ЦМ были разработаны на базе циклона с обратным конусом ЦОК и по своей сути являют собой более усовершенствованную модель своего прототипа. Основные отличительные черты данного агрегата – это расширенная область применения, более высокая степень очистки, и возможность Циклоны ЦМэффективной работы в экстремальных условиях. За счет проведенной модернизации, циклоны типа ЦМ могут эффективно использоваться в тех же условиях, в которых обычно используют агрегаты ЦН-15, ЦН-11, СИОТ, ОЭКДМ, УЦ и многие другие, однако, в отличие от перечисленных моделей, ЦМ более экономичные, а значит, и более выгодные для приобретения.

Самое обоснованное использование этих аппаратов будет в условиях очистки воздушных масс от выбросов зернистой и волокнистой пыли. Также их часто используют для очистки воздуха на объектах химической промышленности, на заводах по переработке пластмассы, а также для очистки воздуха от липкой и абразивной пыли. Говоря о последней, циклоны ЦМ способны очень эффективно работать с пылью, которая содержит высокий процент абразивных веществ, и при этом не в ущерб себе. Эту особенность агрегату обеспечивает умеренная скорость воздушного потока, который проходит через входной патрубок. За счет невысокой скорости стенки циклона не истираются, даже при обработке высокоабразивной пыли.

Кроме вышеперечисленных преимуществ, циклоны типа ЦМ имеют еще одно характерное отличие от других моделей. В сфере их использования фактически отсутствует ограничение по типам пыли, с которой допустима работа данных агрегатов. Форма, плотность, размер и другие характеристики веществ, с которыми может работать данный циклон, не имеют никакого значения, так как данные агрегаты рассчитаны на максимально эффективную работу с пылью фактически всех видов и размеров. Единственным исключением является то, что циклоны ЦМ не рекомендуется использовать для очистки воздуха от веществ, которые могут в процессе очистки налипать на его стенки, и от цементной пыли.

Циклон типа ЦМ применяется в одноступенчатой установке, обеспечивая достаточную эффективность обеспыливания технологических выбросов, а также и во многоступенчатой установке в качестве агрегата, который осуществляет очистку первой ступени.

Относительно циклона ЦОК, циклон ЦМ имеет отличительную особенность: это видоизменения в конструкции внутреннего отбойного конуса, который крепится к стенке цилиндрической части пыленакопительного бункера посредством удлиненных лапок. Благодаря этой специфической особенности пылевыпускное отверстие между основанием отбойного конуса и стенкой корпуса остается свободным. Пылеуловитель ЦМ отличается еще одним техническим нюансом: креплением лапок к кронштейнам, которое выполнено со специально предусмотренным небольшим люфтом. Это приводит к незначительным вибрациям отбойного конуса, образующихся под воздействием восходящих воздушных потоков и, как следствие, – к механическому встряхиванию пробок и клубков, образующихся во время пылеотделения.

Длительная эксплуатация циклонов ЦМ предусматривает оседание волокнистых пылей на лапках крестовины отбойного конуса, поэтому очень важно осуществлять регулярную чистку, которая происходит через люки пылеуловителя с бункером. Частота осмотра агрегата и выгрузки скопленных масс зависит от модели циклона и, соответственно, размеров накопительного бункера.

Монтаж

Инженеры-разработчики предусмотрели три варианта установки циклонов, выбор наиболее оптимального из которых зависит от величины ПДК в воздухе, выбрасываемого в атмосферу, а также от различных нюансов конструктивных требований.

Циклон ЦМУстановка циклона с накопительным бункером и со шлюзовым питателем гарантирует высокую степень очистки: от 96 до 98%, кроме того, характеризируется простотой обслуживания и монтажа. Только для тяжелых видов пыли невысокой дисперсности следует применять установку циклона непосредственно на пылесборнике, поскольку такой тип установки конструктивно не способен обеспечивать высокую степень очистки воздушных масс от загрязняющих пылевых частиц.

Схема работы циклона

В процессе работы циклонов ЦМ используется центробежная сила, которая развивается при вращательно-поступательных движениях газовых потоков. Оптимальная организация движений пыленесущих потоков обеспечивается конструкцией входного узла, с помощью которой создаются наиболее оптимальные условия для осаждения пылей на стенки агрегатов. Частицы пыли под воздействием центробежной силы подводятся к стенкам циклона, далее частично с газами попадая в бункер. Попавшие в бункер газы, освободившись от пылей, через центральное отверстие отбойного конуса возвращаются обратно в циклон, порождая начало внутреннего вихря очищенного газа, что покидает пылеуловитель.

Конструктивное исполнение

Конструкция входных патрубков и корпусов каждой модели циклонов ЦМ также разработана наиболее тщательным образом и продумана до мельчайших деталей. Корпус базовой модели составляют короткая цилиндрическая и расширяющаяся к низу коническая части. Благодаря столь оптимальной конструкции, циклоны типа ЦМ слабо подвергаются воздействию абразивных частиц и последующему износу, так как величина скорости воздушного потока во входном патрубке и, в особенности, в нижней части корпуса не имеют больших значений. При таких условиях истирание стенок даже при осаждении высокоабразивных пылей не происходит.

Большое преимущество циклонов ЦМ заключается в том, что отсутствует жёсткое ограничение свойств пыли – форма, размер, плотность загрязняющих воздушные массы частиц практически не имеют значения. Это наделяет пылеуловитель свойствами универсальности и объясняется тем, что центральный вихрь, который опирается не на стенки самого корпуса, а на отбойный конус, установленный в нижней части корпуса, не препятствует продвижению состоящего из частиц любой формы и плотности пылевого слоя вниз. Это далеко не все преимущества данного агрегата: благодаря отрицательному углу наклона стенок корпуса исключено зависание осаждённых частиц вблизи пылевыпускного зазора.

Крестообразная вставка, дополнительно установленная в отбойном конусе циклона, препятствует выносу восходящим вихрем пылевых частиц. Она предотвращает возникновение вихря, благодаря чему вынос пыли становится практически невозможным.

Циклоны ЦМ имеют довольно слабую чувствительность к присосам воздушных масс через бункер. Этот факт объясняется тем, что воздушные потоки, проникающие сквозь неплотности в бункере, через центральное отверстие в отбойном конусе проходят в циклон, не предотвращая движение пылевых скоплений в бункер.

Дополнительная информация

Продукция нашего предприятия пользуется большой популярностью и спросом не только в Украине, но и во многих других странах СНГ. Мы поставляем высококачественное современное вентиляционное и аспирационное оборудование на протяжении многих лет. Мы заботимся о наших клиентах, поэтому в компании работают исключительно высококвалифицированные специалисты и консультанты, способные ответить на любые Ваши вопросы, осуществить профессиональную консультацию, а также сделать все необходимые расчеты с целью исполнить Ваш заказ наиболее оптимальным образом и в нужные сроки. Для нашей компании очень важно, чтобы все заказчики оставались удовлетворенными приобретенным промышленным оборудованием, а также качеством обслуживания. Наше предприятие работает по отлаженной и максимально эффективной системе, исполняя всевозможные заказы по лучшим ценам.

Купить циклоны ЦМ Вы можете в нашей компании

Купить оптимальное оборудование по самым выгодным ценам можно на сайте нашей компании. Наши специалисты максимально быстро обработают Вашу заявку и предоставят всю необходимую информацию, а также окажут помощь при выборе необходимого оборудования, учитывая все пожелания заказчика и специфику помещения.
