Циклони ЦМ

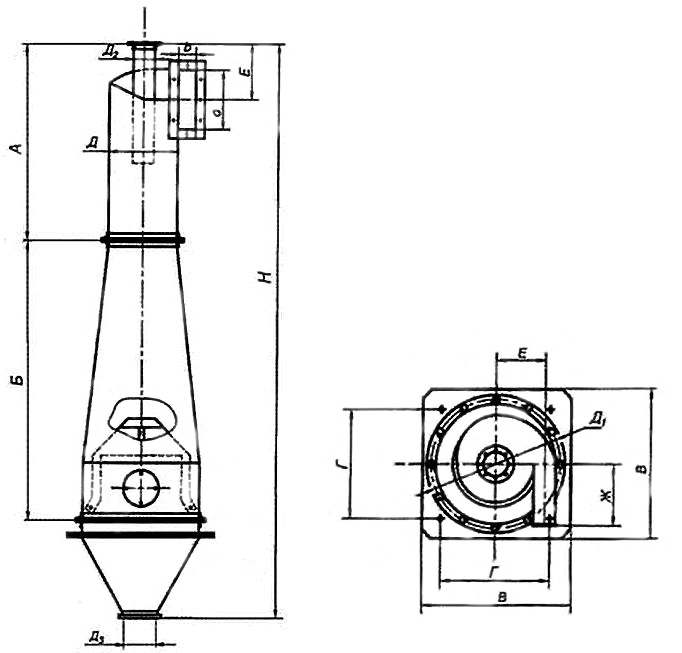

Схема установочних розмірів до циклонів ЦМ з бункером

Таблиця установочних розмірів до циклонів ЦМ з бункером

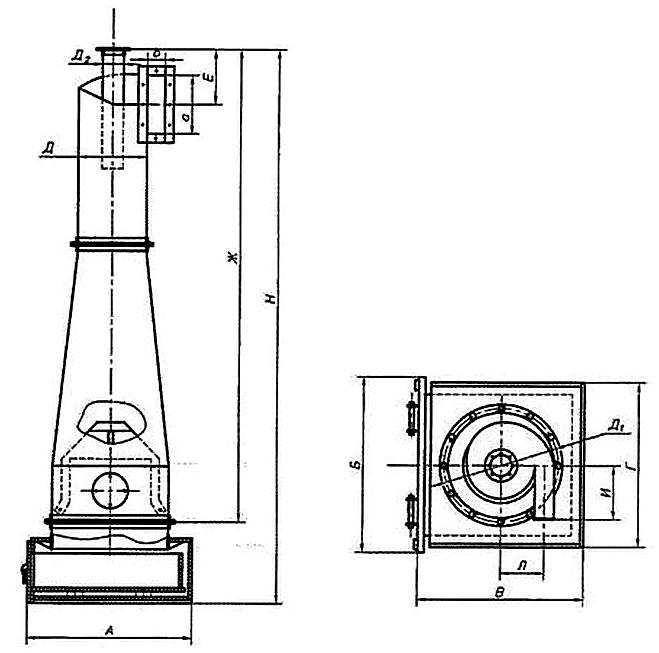

Схема установочних розмірів до циклонів ЦМ з ящиком

Таблиця установочних розмірів до циклонів ЦМ з ящиком

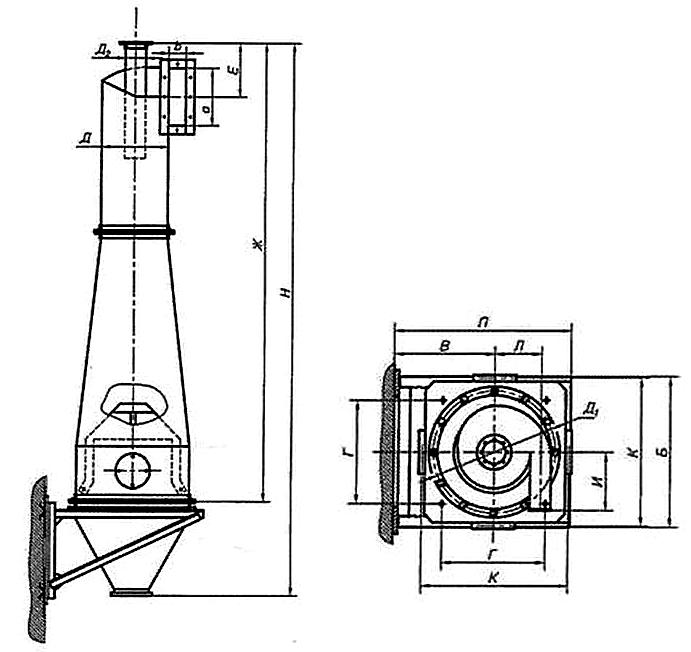

Схема установочних розмірів до циклонів ЦМ з бункером на кронштейні

Таблица установочних розмірів до циклонів ЦМ з бункером на кронштейні

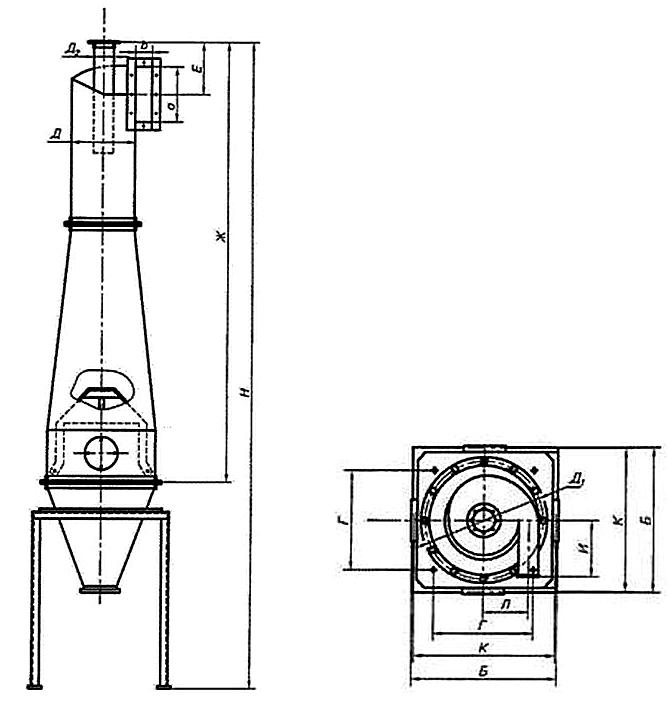

Схема установочних розмірів до циклонів ЦМ з бункером з установкою на підлозі

Таблиця установочних розмірів до циклонів ЦМ з бункером з установкою на підлозі

Циклони ЦМ – загальні відомості

Циклони ЦМ були розроблені на базі циклона із зворотним конусом ЦОК і являють собою більш вдосконалену модель свого прототипу. Основні відмінні риси даного агрегату - це розширена сфера застосування, більш висока ступінь очищення, і можливість ефективної роботи в екстремальних умовах. За рахунок проведеної модернізації, циклони типу ЦМ можуть ефективно використовуватися в тих же умовах, в яких зазвичай використовують агрегати ЦН-15, ЦН-11, СІОТ, ОЕКДМ, УЦ і багато інших, однак, на відміну від перерахованих моделей, ЦМ більш економічні, а значить, і більш вигідні для придбання.

Найбільш обгрунтоване використання цих апаратів буде в умовах очищення повітряних мас від викидів зернистого і волокнистого пилу. Також їх часто використовують для очищення повітря на об'єктах хімічної промисловості, на заводах з переробки пластмаси, а також для очищення повітря від липкого і абразивного пилу. Говорячи про останній, циклони ЦМ здатні дуже ефективно працювати з пилом, що містить високий відсоток абразивних речовин, і при цьому не на шкоду собі. Цю особливість агрегата забезпечує помірна швидкість повітряного потоку, який проходить через вхідний патрубок. За рахунок невисокої швидкості стінки циклона не стираються, навіть при обробці високо абразивного пилу.

Крім перерахованих вище переваг, циклони типу ЦМ мають ще одну характерну відмінність від інших моделей. У сфері їх використання фактично відсутнє обмеження за типами пилу, з яким припустима робота даних агрегатів. Форма, щільність, розмір та інші характеристики речовин, з якими може працювати даний циклон, не мають ніякого значення, так як дані агрегати розраховані на максимально ефективну роботу з пилом фактично всіх видів і розмірів. Єдиним винятком є ??те, що циклони ЦМ не рекомендується використовувати для очищення повітря від речовин, які можуть у процесі очищення налипати на його стінки, і від цементного пилу.

Циклон типу ЦМ застосовується в одноступінчастій установці, забезпечуючи достатню ефективність знепилювання технологічних викидів, а також і в багатоступінчастій установці в якості агрегата, який здійснює очищення першого ступеня.

У порівнянні з циклоном ЦОК, циклон ЦМ має відмінну особливість: це видозміни в конструкції внутрішнього відбійного конуса, який кріпиться до стінки циліндричної частини пилонакоплювального бункера за допомогою подовжених лапок. Завдяки цій специфічній особливості пиловипускний отвір між основою відбійного конуса і стінкою корпуса залишається вільним. Пиловловлювач ЦМ відрізняється ще одним технічним нюансом: кріпленням лапок до кронштейнів, яке виконано із спеціально передбаченим невеликим люфтом. Це призводить до незначних вібрацій відбійного конуса, що утворюються під впливом висхідних повітряних потоків і, як наслідок, - до механічного струшування пробок і клубків, що утворюються під час пиловідділення.

Тривала експлуатація циклонів ЦМ передбачає осідання волокнистих пилів на лапках хрестовини відбійного конуса, тому дуже важливо здійснювати регулярне очищення, що відбувається через люки пиловловлювача з бункером. Частота огляду агрегату і вивантаження накопичених мас залежить від моделі циклона і, відповідно, від розмірів накопичувального бункера.

Монтаж

Інженери-розробники передбачили три варіанти установки циклонів, вибір найбільш оптимального з яких залежить від величини ГДК в повітрі, що викидається в атмосферу, а також від різних нюансів конструктивних вимог.

Установка циклону з накопичувальним бункером і зі шлюзовим елементом живлення гарантує високий ступінь очищення: від 96 до 98%, крім того, характеризується простотою обслуговування і монтажу. Тільки для важких видів пилу невисокої дисперсності слід застосовувати установку циклона безпосередньо на пилозбірнику, оскільки такий тип установки конструктивно не здатен забезпечувати високий ступінь очищення повітряних мас від забруднюючих пилових частинок.

Схема роботи циклона

У процесі роботи циклонів ЦМ використовується відцентрова сила, яка розвивається при обертально-поступальних рухах газових потоків. Оптимальна організація рухів пилонесучих потоків забезпечується конструкцією вхідного вузла, за допомогою якої створюються найбільш оптимальні умови для осадження пилу на стінки агрегатів. Частинки пилу під впливом відцентрової сили підводяться до стінок циклона, далі частково з газами потрапляючи в бункер. Гази, що потрапили в бункер, звільнившись від пилів, через центральний отвір відбійного конуса повертаються назад в циклон, породжуючи початок внутрішнього вихору очищеного газу, що залишає пиловловлювач.

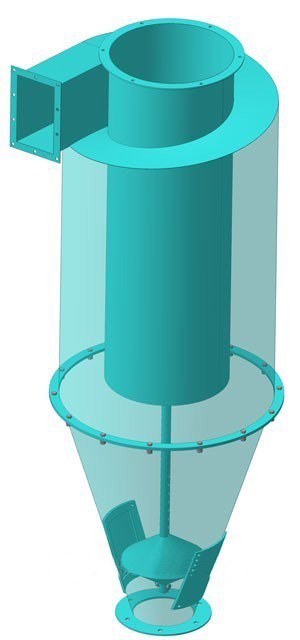

Конструктивне виконання

Конструкція вхідних патрубків і корпусів кожної моделі циклонів ЦМ також розроблена найбільш ретельно і продумана до найменших деталей. Корпус базової моделі складають коротка циліндрична і конічна частина, що розширюється до низу. Завдяки настільки оптимальній конструкції, циклони типу ЦМ слабо піддаються впливу абразивних частинок і подальшому зносу, так як величина швидкості повітряного потоку у вхідному патрубку і, особливо, в нижній частині корпусу не мають великих значень. За таких умов стирання стінок навіть при осадженні високоабразивних пилів не відбувається.

Велика перевага циклонів ЦМ полягає в тому, що відсутнє жорстке обмеження властивостей пилу - форма, розмір, щільність забруднюючих повітряні маси частинок практично не мають значення. Це наділяє пиловловлювач властивостями універсальності і пояснюється тим, що центральний вихор, який спирається не на стінки самого корпусу, а на відбійний конус, встановлений в нижній частині корпусу, не перешкоджає просуванню частинок будь-якої форми і щільності вниз. Це далеко не всі переваги даного агрегату: завдяки негативному куту нахилу стінок корпусу виключено зависання осаджених частинок поблизу пиловипускного зазору.

Хрестоподібна вставка, що додатково встановлюється ??в відбійному конусі циклона, перешкоджає виносу висхідним вихором пилових частинок. Вона запобігає виникненню вихору, завдяки чому винесення пилу стає практично неможливим.

Циклони ЦМ мають досить слабку чутливість до присосів повітряних мас через бункер. Цей факт пояснюється тим, що повітряні потоки, що проникають крізь нещільності в бункері, через центральний отвір в відбійному конусі проходять в циклон, не запобігаючи руху пилових скупчень в бункер.
