Проектирование систем газового пожаротушения

Автоматическая система газового пожаротушения (АСГП)

Наша проектно-монтажная компания предлагает комплексное решение задач по проектированию систем противопожарной защиты любого уровня сложности, подбор оборудования для противопожарных систем в соответствии с техническим заданием и пожеланиями заказчика, а также монтаж «под ключ» и проведение пуско-наладочных работ.

Выбор, какой системе автоматического пожаротушения отдать предпочтение, всегда за проектантом.

Рассматривать условия функционирования системы пожаротушения, выбирать оптимальное огнетушащее вещество (ОТВ), считать технико-экономические показатели необходимо на стадии проектирования «Проект». Далее подробно разрабатывать принятое техническое решение необходимо на стадии «Рабочий проект» и/ или «Рабочая документация».

Выбирая систему пожаротушения проектант берет во внимание не только эффективность работы системы, ее стоимость, но и предполагаемый ущерб от применения тех или иных огнетушащих веществ.

Применение в автоматической системе пожаротушения газа может быть продиктовано стремлением снизить ущерб от применения воды, пены, порошка, аэрозолей.

АСГП широко используется в архивах, в помещениях с дорогим оборудованием, в аппаратных, серверных, в дизель - генераторных, в производственных лабораториях, в машинных отделениях лифтов, транспортирующих пожарные подразделения и т.д.

Подведем итог: АСГП применяются в случаях, когда условия развития пожара, свойства участвующих в горении веществ и материалов, а также безопасность людей исключают возможность использования других огнетушащих веществ.

Автоматическая система газового пожаротушения является системой объемного пожаротушения. Это пожаротушение выполняется в закрытых помещениях, в огороженных и замкнутых пространствах, в которых обеспечивается огнетушащая концентрация по всему объему. Максимальный объем защищаемых помещений не ограничивается и зависит лишь от технических возможностей применяемого оборудования.

АСГП применяются в помещениях со степенью не герметичности не более 1,5%.

Выбор газовых ОТВ производится с учетом таких требований:
- безопасности личного состава;
- сохранения конструкций, оборудования и материалов;
- технико-экономических показателей;
- возможностей удаления газа после применения;
- ограничений по применению;
- воздействия на окружающую среду.

Газовые огнетушащие вещества предназначены для тушения пожаров класса А по ГОСТ 27331 в начальной стадии развития при раннем обнаружении пожара, классов В и С при исключении возможности поступления горючего газа в защищаемый объем и надежном заземлении трубопроводов, подающих огнетушащее вещество.

Не допускается применение диоксида углерода для тушения электрооборудования, находящегося под напряжением выше 10 кВ.
АСГП не применяются для тушения:

1. Волокнистых, сыпучих и пористых материалов, способных к самовозгоранию с последующим тлением слоя изнутри;
2. Химических веществ и их смесей, способных быстро окисляться без доступа воздуха (нитроцеллюлоза, порох и др.);
3. Химически активных металлов (натрий, калий, магний, титан, цирконий, уран, плутоний и т.д.);
4. Гидридов металлов;
5. Химикатов, способных подвергаться аутотермическому распаду (органических перекисей и гидразина);
6. Металловодородных соединений;
7. Пирофорных материалов (белого фосфора, металлоорганических соединений);
8. Окисляющихся агентов (окиси азота, фтора).

В АСГП применяются:

- сжиженные газы – диоксид углерода, шестифтористая сера (элегаз); хладон 125 (пентафторэтан); хладон 227еа (гептафторпропан, FM 200, Игмер-2), хладон 23 (трифторметан, ТФМ-18, FЕ-13);
- сжатые газы – азот, аргон, органит (IG55 –азот 50%, аргон 50%), инерген (IG541 –азот 52%, аргон 40%, двуокись углерода 8%).

Сжиженные газы находятся в баллонах(модулях) в жидком состоянии под давлением собственных паров или специально введенного газа (азота, диоксида углерода, воздуха).

Сжатые газы находятся в баллонах (модулях) под избыточным давлением, не образуя жидкой фазы.

В защищаемых помещениях должны быть предусмотрены мероприятия, исключающие превышение предельно допустимого давления на строительные конструкции при выпуске газа. Для этих целей могут служить сбросные отверстия открытого типа или снабженные клапанами.

По механизму тушения огнетушащие газовые вещества подразделяются на:

- инертные разбавители, тушение которыми происходит преимущественно за счет снижения концентрации окислителя вследствие его разбавления (флегматизация). Это азот, аргон, гелий, диоксид углерода, их смеси.

- ингибиторы, тушение которыми происходит преимущественно за счет химического взаимодействия с активными радикалами пламени. Это приводит к химическому торможению скорости реакции окисления. К ним относятся галогенированные углеводороды, их смеси.

При проектировании АСГП необходимо предусмотреть мероприятия по удалению из защищаемого помещения токсичных веществ и восстановлению исходной концентрации кислорода после проведения пожаротушения.

На газовое огнетушащее вещество должен быть токсиколого-гигиенический паспорт.

По степени воздействия на организм человека газовые ОТВ должны принадлежать к 4-му классу опасности согласно  ГОСТ 12.1.007.

Значения озоноразрушающего потенциала газовых ОТВ не должны превышать 0,01.

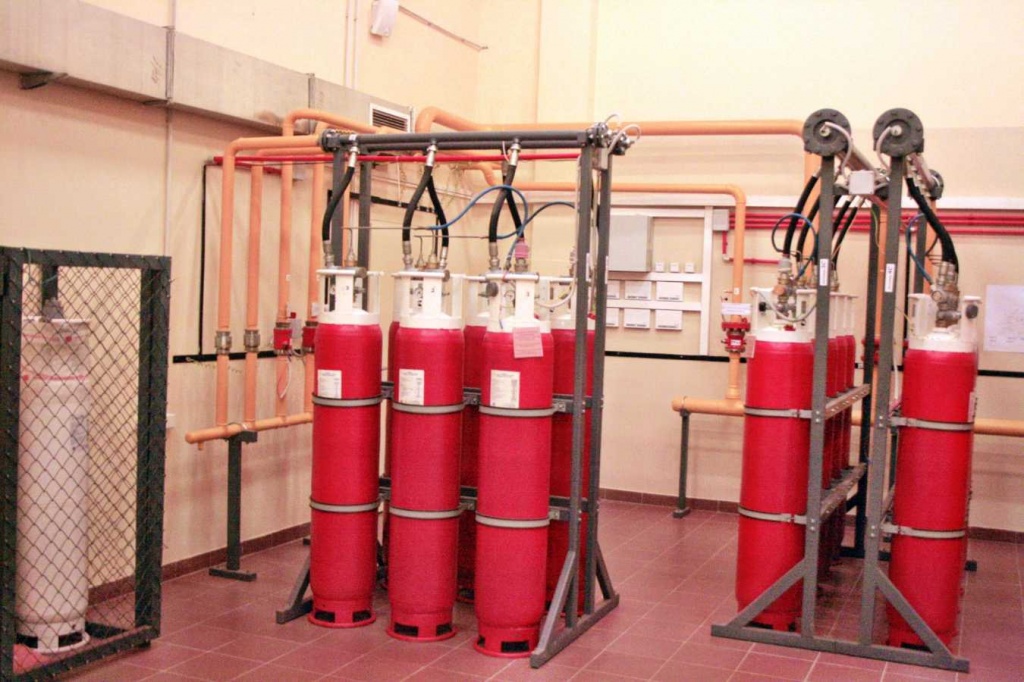

АСГП состоит из расчетного количества баллонов, центрального коллектора, распределительных устройств по направлениям тушения, трубопроводов и насадок для выпуска газа в защищаемые помещения.

 АСГП в зависимости от места расположения баллонов (модулей) подразделяется на систему:

 - с централизованной установкой баллонов в помещении станции пожаротушения;
-  с децентрализованной установкой баллонов или модулей непосредственно в защищаемых помещениях или вне защищаемых помещений – модульные АСГП.

Модульные АСГП могут быть трубопроводные и не трубопроводные.

Централизованные АСГП защищают от пожара группу помещений, а модульные АСГП осуществляют индивидуальную защиту от пожара отдельных помещений (направлений).

В местах установки модулей должна быть обеспечена температура от 5°С до 35 °С, относительная влажность не более 80% при 25 °С, освещенность не менее 100 лк при люминесцентных лампах или не менее 75 лк при лампах накаливания.

В автоматических системах газового пожаротушения централизованного типа следует предусматривать 100% резерв ОТВ, готовый к немедленному применению в следующих случаях:

1. В период восстановления работоспособности АСГП после выпуска расчетного количества огнетушащего вещества;
2. В период замены баллонов при обнаружении утечек или отказов в составе основной (рабочей) секции батареи;
3. При необходимости повторной подачи ОТВ.

Ручной пуск резервных баллонов должен находиться в состоянии постоянной готовности к применению.

В АСГП модульного типа следует предусматривать 100% запас. Модули, содержащие запас ОТВ, должны контролироваться на утечку ОТВ не реже 1 раза в год. Хранение модулей следует предусматривать на складе в отапливаемых помещениях в соответствии с технической документацией на модули. Помещения для хранения модулей должны иметь приточно-вытяжную вентиляцию с кратностью не менее 2 и с забором воздуха из нижней зоны.

Пусковые устройства (пиропатроны, электромагниты и т.п.), используемые в конструкции запорно-пускового устройства (ЗПУ) баллонов (модулей), должны характеризоваться вероятностью безотказной работы не менее 0,999 за срок службы. Срок службы модуля до списания не менее 20 лет. Модули, снабженные двумя ЗПУ могут использоваться: - для защиты двух помещений; - для сокращения времени подачи ОТВ; - для повышения надежности выпуска ОТВ. Для объектов особой важности следует применять модули с двумя ЗПУ.

Баллоны, подключаемые к одному коллектору и предназначенные для выпуска ОТВ в одном направлении, должны иметь равное давление (+-10%), одинаковую загрузку (+-5%) и один типоразмер.

Число баллонов централизованной АСГП, подключаемых к одному стационарному коллектору, определяется из условия подачи ОТВ в наибольшее по объему и пожарной опасности помещение.

Для подачи ОТВ в помещение меньшего объема число баллонов должно быть больше половины баллонов в данной сборке (батарее).

Допускается подача избыточной массы ОТВ в защищаемое помещение, но не более, чем в 2 раза по сравнению с расчетной.
Конструкция баллона (модуля) должна допускать демонтаж манометра без потери огнетушащего вещества и угрозы жизни и здоровью личному составу.

К трубопроводам АСГП запрещается присоединять, подвешивать или прикреплять любое оборудование или приборы.
Выбор типа насадок, их числа и мест размещения следует предусматривать, исходя из условия достижения равномерной огнетушащей концентрации в течение продолжительности подачи ОТВ и возможности надежного крепления трубопроводов к строительным конструкциям.

Для подачи сжиженных ОТВ следует, как правило, применять многоструйные насадки радиального типа с углом выброса 180 и 360 °С.

Для подачи сжатых ОТВ целесообразно использовать перфорированные трубопроводы, которые размещаются по периметру защищаемого помещения. При этом струи из перфорированного трубопровода необходимо направлять горизонтально.
Для всех типов АСГП должны быть предусмотрены следующие виды включения (пуска):

- автоматический (основной) – предусматривает включение системы при срабатывании двух пожарных извещателей;
-дистанционный – от устройств, которые размещаются перед входом в защищаемое помещение и с помещения пожарного поста с круглосуточным пребыванием дежурного персонала. При этом устройства дистанционного пуска установки должны быть обеспечены защитой от случайных приведений их в действие или механических повреждений;
- местный – от устройств, установленных в станции пожаротушения.

АСГП должны обеспечить формирование управляющего импульса: - на автоматическое отключение вентиляции и перекрытие, по необходимости, проемов в смежные помещения до начала подачи огнетушащего вещества в защищаемое помещение;
- на закрытие дверей, которые по условиям эксплуатации должны быть постоянно открыты;
- на задержку подачи огнетушащего вещества в  защищаемый объем, на протяжении времени необходимого для эвакуации людей, но не меньше 30 секунд на подачу предупредительных сигналов о работе системы пожаротушения.

Двери помещений, которые оборудуются объемными АСГП, должны быть оборудованы устройствами само закрытия.

Время полного закрытия клапанов системы принудительной вентиляции, если она есть в этом помещении, не должно превышать 30 с.

При активизации пожарных извещателей и до подачи огнетушащего вещества в защищаемое помещение должна быть включена предупредительная сигнализация:

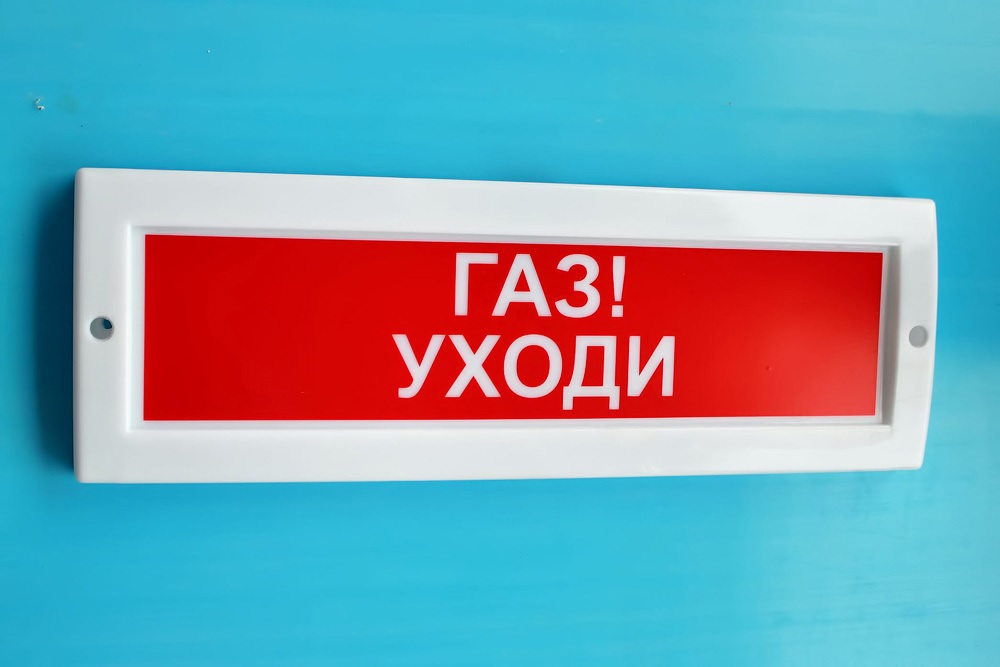

- внутри защищаемого помещения звуковая сигнализация оповещения и световое табло «ГАЗ -УХОДИ»;

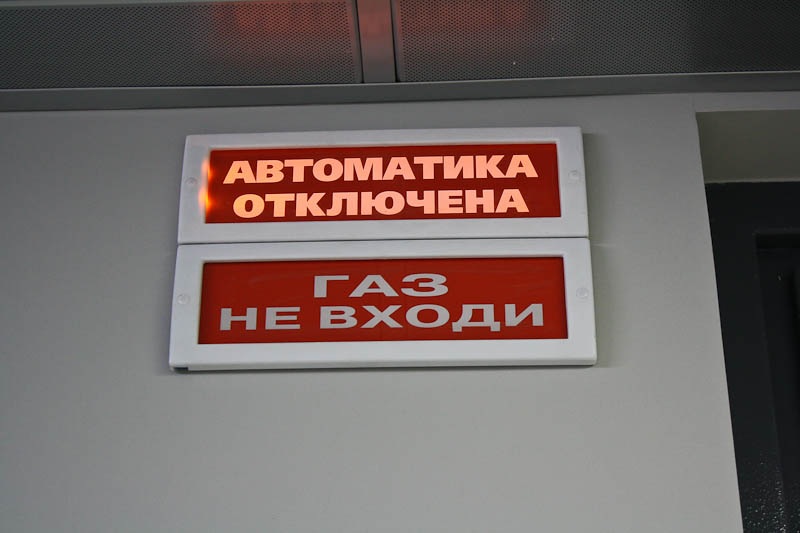

- перед входом в защищаемое помещение световое табло «ГАЗ-НЕ ВХОДИТЬ!»

В помещении пожарного поста должен быть сигнал о выпуске огнетушащего вещества в защищаемое помещение.
Перед входом в защищаемое помещение установлен пульт управления и сигнализации о режиме работы системы. Если в помещении, защищаемом АСГП, работают люди, они с помощью пульта переводят систему из автоматического режима в ручной. Когда персонал покидает помещение, он переводит систему из ручного в автоматический режим. На пульте загорается световой индикатор «Автоматический режим».

На всех дверях в защищаемых помещениях установлены устройства, фиксирующие положение дверей (конечные выключатели, СМК). От них в пожарный пост поступает информация закрыты или открыты двери. Только при закрытых дверях газ поступит в защищаемое помещение.

При возникновении пожара автоматическая система газового пожаротушения работает следующим образом: не менее двух пожарных извещателей обнаружили пожар. Они дают команду на эвакуацию персонала из помещения. При этом включается предупредительная сигнализация внутри и снаружи помещения. Персонал покинул помещение и закрыл за собою двери. Спустя 30 секунд  подается импульс на открытие распределительного устройства по направлению тушения и открытие запорно-пусковых устройств расчетного количества  баллонов, для создания необходимой концентрации газа для тушения пожара. Газ через коллектор и открытое направление распределительного устройства поступает в трубопровод, ведущий к горящему помещению. В защищаемом помещении газ выходит через насадки или перфорированный трубопровод, заполняя весь объем помещения. Пожар потушен. Спустя некоторое время необходимо включить переносной вентилятор для удаления газа и продуктов горения из защищаемого помещения и обеспечить приток кислорода в это помещение.

Для контроля управления и сигнализации АСГП с централизованной установкой баллонов используются шкафы управления и сигнализации. Шкаф или щит управления располагается в станции пожаротушения, а шкаф сигнализации в пожарном посту.

Для контроля управления и сигнализации АСГП с децентрализованной установкой баллонов (модульные АСГП) используется прибор управления, установленный в пожарном посту. Прибор имеет коммутационные блоки, с помощью которых выполняется отключение вентиляции, закрытие проемов завесами, открытие клапанов сброса давления и др.

Шкафы, щиты и приборы управления должны обеспечивать:

- автоматический пуск системы;
- дистанционный ручной пуск системы;
- автоматическое переключение цепей питания с рабочего на резервный ввод  при исчезновении напряжения на рабочем вводе;
-  отключение и восстановление режима автоматического пуска;
- контроль исправности цепей управления пиропатронов и запорно-пусковых устройств баллонов, распределительных устройств или модулей газового пожаротушения;
- контроль световой и звуковой сигнализации;
- световую сигнализацию об отключении звуковой сигнализации;
- формирование командного импульса для включения предупредительной сигнализации;
-  сигнал о работе системы и  прохождении газа в защищаемое помещение.

 На панелях шкафов или приборов должна быть выполнена такая световая индикация:

- о наличии напряжения на вводах электроснабжения;
- об отключении  автоматического пуска;
- об обрыве электрических цепей запуска баллонов, распределительных устройств, модулей с газом;
- о неисправности шкафов или прибора;
- о  работе системы и  прохождении газа в защищаемое помещение;
- об отключении звуковой сигнализации о пожаре и неисправности;
- о переключении автоматического пуска системы на ручной.

В «Станции пожаротушения» должны быть:

- схема системы пожаротушения;
- инструкция об управлении системой;
- инструкция о действиях персонала в случае пожара;
- таблички с указанием защищаемых помещений.

Сигналы «Пожар» и «Неисправность» от приборов должны выводиться на пульт централизованного наблюдения пожарной охраны города, учитывая возможности передачи сигналов (радиомониторинг, автодозвон).

После монтажа и наладки автоматическую систему газового пожаротушения необходимо обслуживать и регулярно проводить профилактические работы по содержанию системы пожаротушения в работоспособном состоянии.
