Проектирование автоматических систем пожаротушения

Автоматическая система пожаротушения

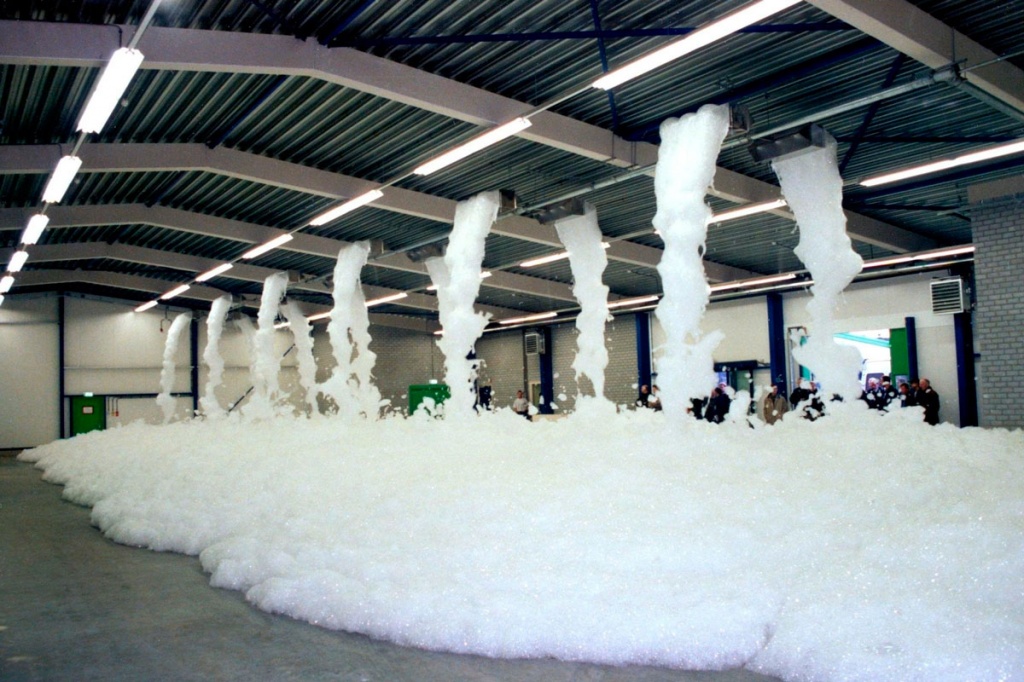

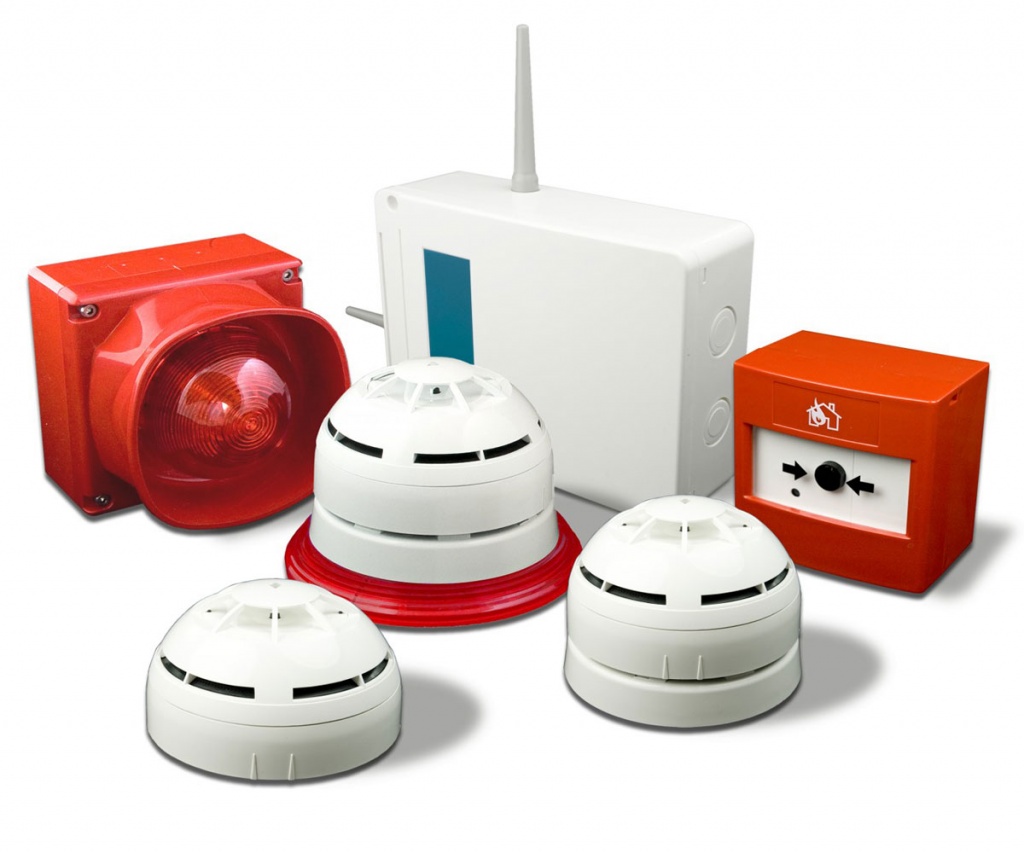

Автоматические установки пожаротушения пример установкиНаша проектно-монтажная компания предлагает комплексное решение задач по проектированию систем пожарной безопасности любого уровня сложности, подбор оптимального оборудования для противопожарных систем в соответствии с техническим заданием и пожеланиями заказчика, а также монтаж «под ключ» и пуско-наладочные работы с дальнейшим обслуживанием.

Система пожаротушения, которая автоматически контролирует состояние своей работоспособности и выполняет функции обнаружения признаков горения, оповещения о пожаре и неисправности и подает огнетушащее вещество на очаг пожара без участия человека называется автоматической системой пожаротушения (далее АСПТ).

АСПТ предназначена для ликвидации или локализации пожара в течении времени необходимого для введения в действие оперативных сил и средств тушения пожара.

Процесс проектирования и выбор системы автоматического пожаротушения начинаются задолго до постройки предприятия, здания, склада. На первой стадии проектирования «Проект» (стадия «П») закладываются концептуальные решения по всем системам здания.

Далее по мере разработки технологических процессов возникает необходимость установки систем пожарной сигнализации и/или автоматических систем пожаротушения.

До проектирования системы АСПТ необходимо выбрать тип системы с огнетущащим веществом. Для этого необходимо досконально разобраться в технологических процессах, которые будут осуществляться в защищаемых помещениях. Это может быть выпуск продукции, окраска, расфасовка, складирование, упаковка, сушка, обработка и прочее пожароопасных или взрывоопасных веществ. Необходимо брать во внимание температурный режим, давление, влажность, запылённость, наличие вибрации, воздействие электромагнитных полей, работу при точно-вытяжной вентиляции, наличие открытых проемов, легкосбрасываемой крыши, количество персонала, работающего в помещиях.

Выбор автоматической системы пожаротушения и её установку необходимо согласовывать с органами Госпожнадзора. Только после этого проектант приступает к разработке проекта выбранной автоматической системы пожаротушения.

У проектной организации должна быть лицензия, разрешающая вид деятельности.

Всё оборудование, выбираемое для проекта, должно иметь сертификат Украины.

Итак, начинать проектировать АСПТ необходимо на стадии «Проект». Детальное проектирование систем АСПТ выполняется на следующих стадиях проектирования РП или РД. РП – рабочий проект, РД – рабочая документация.

Системы пожаротушения схемаНижеследующая информация поможет лучше разобраться в вопросах пожаротушения.

Пожар – это неконтролируемый в пространстве и во времени процесс горения. Чтобы предотвратить распространение пожара и как можно быстрее локализовать или потушить пожар, были придуманы системы пожаротушения. По степени автоматизации они делятся на автоматические, автоматизированные и ручные.

По конструктивному исполнению АСПТ делятся на: спринклерные, дренчерные, агрегатные и модульные системы.

По виду огнетушащего вещества АСПТ бывают водяные, пенные, газовые, порошковые, аэрозольные, паровые, с тонкораспыленной водой и комбинированные.

Место подачи огнетушащего вещества на очаг пожара может быть по площади, по объему, локально - защищается конкретное оборудование.

По инерционности АСПТ разделяются на: безынерционные (запуск до 0,1с), быстродействующие (запуск 0,1-3с), инерционные (запуск 3-30с), повышенной инерционности (запуск более 30с).

По длительности подачи огнетушащего вещества АСПТ классифицируются на: кратковременного действия (до 15мин), средней продолжительности (15-30мин), длительного действия (более 30мин).

Автоматическая система пожаротушения одновременно должна выполнять функции системы пожарной сигнализации.

АСПТ должна обеспечить:
- включение в течении времени, которое должно быть меньше времени начальной стадии развития пожара;
- расчетную интенсивность подачи и/или необходимую концентрацию огнетушащего вещества.

Перевод системы из автоматического пуска в ручной не допускается, за исключением случаев, оговоренных в нормативных документах и при проведении ремонтных работ.

Автоматические системы пожаротушения фотоЧтобы понимать какие системы проектировать, необходимо знать способы и условия остановки процесса горения.

1.    Охлаждение зоны горения или веществ горения.

2.    Изоляция очага пожара от кислорода воздуха.

3.    Снижение концентрации кислорода в воздухе путем разбавления негорючими газами (флегматизация).

4.    Химическое торможение (ингибирование) скорости реакции окисления.

Есть следующие виды огнетушащих веществ:

1.    Вода, вода с добавками (смачивателями), тонкораспыленная вода.

2.    Пена. Воздушно-механическая пена. Пеногенераторы для образования пены.

3.    Негорючие газы и газовые смеси.

4.    Огнетушащие порошки. Огнетушащие аэрозоли.

При определении условий, способов и огнетушащих веществ для пожаротушения следует рассчитывать на достижение максимального эффекта тушения при минимальных затратах огнетушащих веществ.

Руководствуясь приложением В к ДБН В.2.5-56:2010 проектировщик определяет надо ли объект оборудовать автоматической системой пожарной сигнализации или автоматической системой пожаротушения.

В зависимости от класса пожара (А,В,С,D) по ГОСТ 27331-87, категории помещения (А,Б,В,Г,Д) по ОНТП 24-86, а также беря во внимание взрывоопасные и пожароопасные зоны по ДНАОП 0.00-1.32-01 и ПУЭ выбирается АСПТ с определенным огнетушащим веществом.

Выбирать АСПТ следует с учетом характерных опасных факторов возможного пожара и только после тщательного обследования объекта.

Электроснабжение всех АСПТ должно быть выполнено по І категории согласно ПУЭ.

Рассмотрим подробнее автоматические системы пожаротушения.

Автоматическая система водяного (пенного) пожаротушения АСВП.

АСВП является системой тушения по площади. Она бывает спринклерная и дренчерная.

В спринклерной системе водяного (пенного) пожаротушения используются спринклеры-оросители с запирающими колбами либо с легкоплавкими запорными элементами. При пожаре колба или легкоплавкий замок разрушаются и на очаг пожара поступает вода с трубопроводов. Давление в системе падает. Включаются насосы, которые подают воду или пену из резервуара в трубопроводы. Трубопроводы АСВП могут быть заполнены водой/пеной или воздухом. Заполненные воздухом трубопроводы являются побудительными трубопроводами АСВП. Они используются в помещениях, где нет отопления или в других технологически обоснованных случаях. В этом случае автоматическая система пожаротушения работает следующим образом: при пожаре разрушается замок спринклера, через спринклер стравливается воздух. За счет падения давления воздуха срабатывает водо-воздушный клапан и через него на очаг пожара начинает поступать вода. Далее включаются насосы и подают воду из резервуара в трубопроводы и спринклеры.

Водяное пожаротушение спринклерного типа схема

В дренчерной АСВП используются дренчеры-оросители без замков. Дренчерные трубопроводы не заполнены ничем. Побудительной системой для дренчерных секций являются спринклерные секции, заполненные воздухом. Они работают так: при пожаре разрушается замок спринклера, через него стравливается воздух из трубопроводов и далее срабатывает водо-воздушный клапан. К клапану подключены дренчерные секции и вода поступает через все дренчеры одной ветки на очаг пожара, образуя так называемую дренчерную завесу. Пример такого пожаротушения можно увидеть в театре. Сцена отделяется от зрительного зала такой дренчерной завесой. Делается это для того, чтобы огонь со сцены не перебросился в зрительный зал. Дренчерные завесы широко используются в случаях, когда нет строительных перегородок между противопожарными отсеками.

Система водяного пожаротушения дренчерного типа схема

Вода и вода со смачивателями применяется для тушения пожаров во взрывоопасных и пожароопасных зонах, где возможно горение твердых и пористых веществ, сопровождаемое тлением. К таким веществам относятся: древесина, бумага, уголь, текстиль, хлопок, вата, пенька, чай, табак и другие.

Пена используется для тушения жидких веществ нерастворимых в воде: бензин, нефтепродукты;
растворимых в воде: спирты, ацетон, глицерин. Пена бывает низкой, средней и высокой кратности.

Оборудование АСВП располагается в помещении «станций пожаротушения», в помещениях узлов управления и в защищаемых помещениях. В станции пожаротушения находятся: резервуар с водой или пеной, насосы, узлы управления, клапаны, шкафы управления. В помещениях узлов управления находятся: узлы управления, клапаны, шкафы управления. В защищаемых помещениях находятся секции трубопроводов с оросителями.

Шкафы управления выполняют:
- мониторинг состояния насосов, узлов управления, клапанов и фиксирующих состояния элементов системы;
- регистрацию событий в памяти управляющей панели;
- управление включением всей системы.

Преимущества автоматической системы водяного(пенного) пожаротушения:

1.    Вода/пена не наносит вред здоровью человека и окружающей среде;

2.    Вода обладает охлаждающим очаг пожара эффектом;

3.    Пена обладает обволакивающим эффектом, что изолирует очаг пожара от кислорода воздуха;

4.    Простота обслуживания системы;

5.    Нет необходимости использовать пожарную сигнализацию;

6.    Малое энергопотребление в дежурном режиме.

К недостаткам относятся:

1.    Необходима площадь для станции пожаротушения;

2.    Система содержит много металла (трубопроводы, обвязки узлов, клапанов);

3.    Большое потребление электроэнергии насосами в режиме пожара.

Автоматическая система газового пожаротушения (АСГП)

АСГП является быстродействующей системой тушения по объему. В АСГП тушение пожара происходит за счёт снижения концентрации кислорода в воздухе путем разбавления негорючими газами.

Установки АСГП широко используют для тушения газообразных веществ, таких как: бытовой газ, пропан, водород, амиак и другие.

Для защиты помещений серверных, дизельных, машинных отделений лифтов, траспортирующих пожарные подразделения, складов с дорогостоящим оборудованием, зернохранилищ с дорогими и редкими семенами используются автоматические системы газового пожаротушения.

АСГП состоит из датчиков пожарной сигнализации и баллонов с газом, к которым подключается распределительная трубопроводная сеть с форсунками для распыления газа в замкнутом объеме защищаемого помещения.

Если в помещении, защищаемом АСГП, работают люди, то они переводят систему из автоматического режима в ручной. Когда персонал покидает помещение, то переводит систему газового пожаротушения из ручного в автоматический режим.

При возникновении пожара АСГП работает следующим образом: пожарные извещатели обнаружили пожар, они дают команду на запуск таймера, который отсчитывает 30 секунд. Это время необходимо чтобы персонал покинул помещение и закрыл за собою двери. Спустя заданное время поступает команда на распределительные устройства по направлению пожара на открытие клапанов баллонов с огнетущащим газом. Газ по трубопроводам подается на форсунки в защищаемое помещение, где и тушит пожар.

В станции пожаротушения установлены баллоны с огнетущащим газом, распределительные устройства, трубопроводы по направлениям тушения, шкафы управления.

Перед входом в защищаемое помещение установлен пульт управления и сигнализации о режиме работы системы, а также устанавливается предупредительное световое табло «Газ – не входить», которое зажигается во время подачи газа в помещение.

В защищаемом помещении находятся пожарные извещатели, предупредительная свето-звуковая сигнализация «Газ – уходи» и трубопроводы с форсунками.

На всех дверях в защищаемых помещениях установлены конечные выключатели. От них поступает информация о состоянии дверей: закрыты или открыты. Только при закрытых дверях газ поступит в защищаемые помещения.

Если защищаемое помещение оборудовано принудительной вентиляцией, то время полного закрытия клапанов вентиляции должно не превышать 30 секунд.

В АСГП используются сжиженные и сжатые газы, такие как: аргон, азот, двоокись углерода, пентафторэтан, гептофторпропан, огранит, инерген, хлодоны, novec 1230.

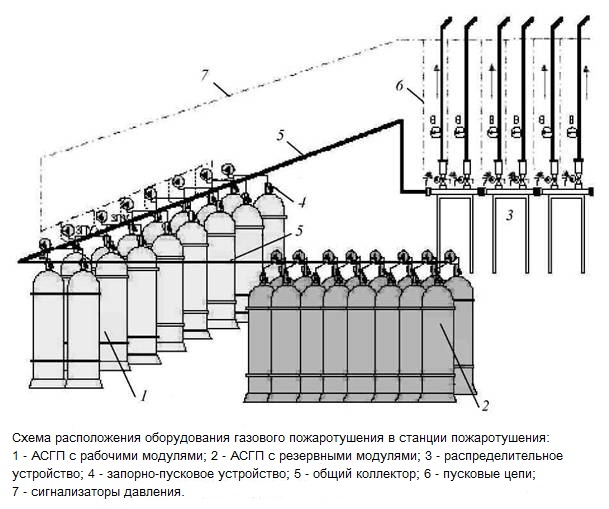

Расположение оборудования газового пожаротушения схема

Преимущества автоматической системы газового пожаротушения:

1.    Эффективная флегматизация горения в объеме любой конфигурации.

2.    Быстродействие при создании огнетущащей концентрации.

3.    Использование инертных газов и их смесей (инерген, агранит) безопасно для обслуживающего персонала и окружающей среды.

4.    Совместимость с огнетущащими порошками.

5.    Отсутствие проводимости электрического тока.

6.    Отсутствие избыточного давления в зоне тушения (для газов fm 200, novec 1230).

7.    Быстро разрушаются в атмосфере (novec 1230, инерген).

Недостатки АСГП:

1.    Высокая стоимость системы.

2.    Необходима площадь для «станции пожаротушения».

3.    Необходима полная перезарядка баллонов после срабатывания.

4.    Необходимо предусматривать отверстия для сброса избыточного давления (инерген, агранит).

Запрещается применение газовых огнетущащих веществ для тушения:

1.    Химически активных металлов (натрий, калий, магний, титан, уран, плутоний).

2.    Химических веществ и их смесей, способных быстро окисляться без доступа воздуха (нитроцелюлоза, порох).

3.    Волокнистых, сыпучих и пористых материалов, способных к самовозгоранию с последующим тлением слоя изнутри (ветошь в тюках и т.д.).

4.    Металловодородных соединений.

Автоматическая система порошкового пожаротушения (АСПП)

АСПП является системой тушения как по объёму, так и локально. По конструктивному исполнению АСПП может быть как с распределительной трубопроводной сетью, так и с модульными емкостями, где нет трубопроводов, а распылители устанавливаются непосредственно на модулях.

Порошки широко используются для тушения пожаров класса D по ГОСТ 27331-87. К этому классу относится горение металлов и их сплавов (алюминий, магний), горение щелочных металлов (натрий, калий), горение металлосодержащих соединений (металлоорганические соединения, гидриды металлов).

АСПП не применяются в помещениях с массовым нахождением людей, в помещениях с большим количество открытых электрических контактных устройств, аппаратных залов телефонных станций, а также не применяются для гашения пожаров с тлеющими веществами (хлопок, травяная мука) и веществами горящими без доступа воздуха (порох).

В качестве рабочего газа для вытеснения порошка из емкостей используется сжатый воздух, азот, двоокись углерода.

Принцип работы порошкового пожаротушения по объему аналогичен работе автоматической системы газового пожаротушения с применением всей предупредительной сигнализации перед входом и внутри защищаемых помещений.

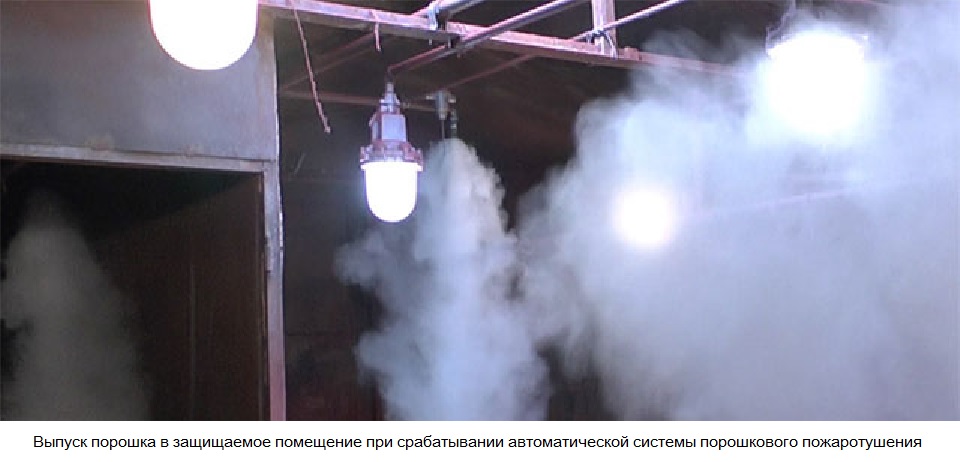

Выпуск порошка при срабатывании автоматической системы пожаротушения фото

Преимущества автоматической системы порошкового пожаротушения:

1.    Обладает обволакивающим очаг пожара эффектом.

2.    Эффективно подавляет пламенное горение.

3.    Порошки обладают хорошей текучестью и могут легко транспортироваться по трубопроводам с помощью вытесняющих газов.

4.    Порошки не токсичны и не наносят вред здоровью человека.

5.    АСПП является дешевой системой пожаротушения.

Недостатки АСПП:

1.    АСПП не дает охлаждающего эффекта.

2.    Порошки склонны к слёживаннию, комкованию, особенно во влажной среде и при воздействии промышленных вибраций.

3.    Запыление закрытых помещений с помехой эвакуации персонала.

4.    Порошок не проникает в «затенённые участки» защищаемого оборудования.

5.    Порошки сдуваются или уносятся конвективными пламявоздушными потоками.

6.    Порошки спекаются на горячих поверхностях, что затрудняет их очистку.

7.    Необходима полная перезарядка системы после срабатывания.

Необходимо проводить профилактические работы по поддержанию всех систем пожаротушения в работоспособном состоянии.
