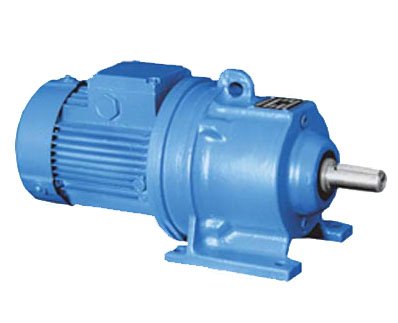

ЗМП

Планетарные мотор-редукторы типа ЗМП позволяют увеличить количество оборотов вала, при этом снизив его крутящий  момент. Вследствие уменьшения крутящего момента уменьшается уровень нагрузки на оборудование, которое приводится в действие. При этом достигается высокий показатель КПД в работе оборудования.

Мотор-редукторы ЗМП могут применяться в промышленности при работе с механизмами общего машиностроительного назначения.

Мотор-редукторы ЗМП не могут применяться в работе с механизмами, предназначенными для подъема груза.

Основные условия эксплуатации планетарных мотор-редукторов типа ЗМП:

• Питание от электросети переменного тока (при напряжении 220/380 B с рабочей частотой  50/60 Гц);
• Режим работы электродвигателя – S1 (длительность работы машины от 8 до 24 часов в сутки при постоянном уровне нагрузки, при которой температура всех элементов оборудования останется неизменной);
• Возможна подача постоянного и переменного уровня нагрузки, но с учетом пределов показателя номинального крутящего момента;
• Возможность работы как при однонаправленной, так и при реверсивной нагрузке;
• Не требуется определенной направленности вращения выходного вала – это не влияет на показатели работы и на особенности работы механизмов;
• Работа мотор-редуктора возможна на максимальной высоте 1000 м над уровнем моря;
• Окружающие условия работы мотор-редуктора  — среда работы не должна представлять собой агрессивного воздействия, опасности взрыва, при этом допустимое значение пыли в воздухе составляет не больше 10 мг/м3 (учитывая требования к окружающим условиям, пыль также не должна иметь проводящих характеристик);
• Климатические условия, допустимые для нормальной работы мотор-редуктора, представлены классом У (N), 3 категории (умеренный климат, при использовании помещения, в котором динамика и колебания показателей влажности и температуры воздуха относительно стабильны и значительно ниже, по сравнению с условиями снаружи помещения; предел рабочих температур окружающего пространства от -45 °С до +40 °С);
• Допускается также работа при климатических условиях класса Т , 2 категории (условия тропического климата, с использование мотор-редуктора и машины под навесом или в помещении с незначительными изменениями и колебаниями влажности и температуры воздуха относительно показателей окружающей среды; при этом предел показателей рабочих температур окружающего пространства составляет от -10 °С до +45 °С).

В таблице основных характеристик указаны данные, которые рассчитаны, исходя из работы мотор-редукторов ЗМП в пределах 8 часов в сутки, при постоянно действующей нагрузке с неизменным значением, без сторонних воздействий на механизм (толчки и т п), а также при температуре в рабочем помещении 20 °С, с использованием синтетической смазки.

Для того, чтобы оптимально подобрать тип мотор-редуктора и способ его установки, в том случае, если условия его эксплуатации отличаются от указанных, стоит обратиться к документации и указаниям специалистов производителя.

Рекомендуется использовать следующий тип смазывающего материала:

• Жидкая смазка марки "Трансол-200", изготавливаемая по условиям ТУ 38 УССР 201.352-84 – для зубчатых колес передачи, а также для подшипников;
• Возможно использование машинного масла, показатель вязкости которого находится в пределах 10-15 мм²/с при 100 °с (такими являются, например, таn-15в, тсn -10, тсn-14, соответствующие ГОСТ 23652-79).
• Смазка типа ТС-93, исходя из соответствия ГИП ОСТ 38 01 158-78 – может применяться также для зубчатых колес и подшипников мотор-редукторов, которые работают при температуре окружающей среды ниже -40 °с.

В таблице указано необходимое количество масла для корректной работы мотор-редукторов ЗМП (примерные показатели, зависят также от условий работы и от нагрузок).

Планетарные мотор-редукторы ЗМП представлены в 9 типоразмерах: 3МП-25, 3МП-31.5, 3МП-40, 3МП-50,3МП-63, 3МП-80, 3МП-100, 3МП-125.

Технические показатели и возможности использования мотор-редукторов ЗМП

Мотор-редукторы 3МП-25, а также 3МП-125 имеют возможность установки на машины с различной формой поверхности, со специальными отверстиями, равномерно расположенными, при помощи которых проводится закрепление мотор-редуктора. Дополнительно, для обеспечения возможности варьировать количеством оборотов вала, может использоваться вспомогательный элемент. Таким элементом чаще всего является преобразователь частоты.

Мотор-редукторы 3МП-25 и 3МП-125 могут работать без перерыва до 8 часов за сутки, при условиях большой постоянной нагрузки, с периодичностью работы при низких нагрузках.

На полноценную работу этих мотор-редукторов влияют такие факторы, как температура, уровень запыленности помещения, а также общие характеристики рабочей среды устройства.

Рекомендованные параметры, которые обеспечат оптимальные условия эксплуатации мотор-редукторов ЗМП-25 и ЗМП-125 – это показатель температуры воздуха в пределах -10…+45 °С, а также уровень общего количества пыли в воздухе в рабочем помещении не больше 10 мг/м³. Рекомендуется использовать такие мотор-редукторы в неагрессивной среде.

Основная особенность планетарных мотор-редукторов 3МП-31.5, 3МП-40, 3МП-50,3МП-63, 3МП-80, 3МП-100, 3МП-125 – наличие в их комплектации двигателя асинхронной работы  внутреннего поставщика мотор-редуктора (двигатели маркировки 4АМ, АИР, АИ) или же от иностранного поставщика (двигатели маркировки 1LF7, 1LA7, 1LA9). Кроме того, мотор-редуктор марки 3МП-40 может иметь в комплекте двигатель другой маркировки. Указанные электродвигатели, которые используются в мотор-редукторах типа ЗМП, способны работать в пределах показателя мощности от 0,06 до 395,5 кВт.

Электродвигатель, который используется в мотор-редукторе 3МП-50, имеет возможность работать в условиях окружающей среды, которые отличаются от условий, описанных в нормативных документах по работе с мотор-редукторами марки ЗМП. Данный двигатель является специально приспособленным для работы в несколько отличительных условиях, благодаря особенностям исполнения.

Если говорить конкретно об электродвигателе иностранного поставщика, который входит в комплект мотор-редуктора 3МП-63, - он отличается от своего отечественного аналога. Рабочий диапазон мощности такого двигателя может достигать значения 1000 кВт.

Но, по сравнению со всеми мотор-редукторами марки ЗМП, по мощности работы особенное отличие показывают  мотор-редукторы 3МП-80 и ЗМП-100. Эти два типа мотор-редукторов изготавливаются также по условиям Европейского стандарту DIN EN ISO 9001. Исходя из стандарта, ЗМП-80 и ЗМП-100 также имеют повышенный уровень изоляции шума. Кроме того, ЗМП-100 имеет повышенный уровень барьера перегрузок, что позволяет ему работать при перегрузках выше по значению, нежели ЗМП остальных модификаций.

Основные характеристики и рекомендации, которые стоит учитывать при выборе планетарного мотор-редуктора 3ПМ

• Номинальный показатель оборотов входного вала и их удельная частота;
• Номинальный показатель оборотов выходного вала и их удельная частота;
• Показатель значения крутящего момента входного вала;
• Показатель значения крутящего момента выходного вала;
• Тип электродвигателя, который входит в комплект;
• Необходимое время работы мотор-редуктора за сутки;
• Количество запусков электродвигателя за единицу времени работы;
• Возможность реверсивной работы;
• Наличие, тип и уровень нагрузки на вал, а также максимальное допустимое значение силы, которая передается на выходной вал;
• тип смазки вала;
• Условия климата окружающего пространства;
• Наличие муфт или ремней на входном и выходном валах редуктора;
• Необходимый уровень КПД.

Естественно, каждый тип мотор-редуктора ЗМП имеет разные показатели характеристик, описанных выше. При определении необходимого типа мотор-редуктора марки ЗМП, следует также обращать внимание и учитывать условия работы механизма, который будет приводиться в действие, а также его технические особенности и условия эксплуатации, указанные в соответствующей технической документации.

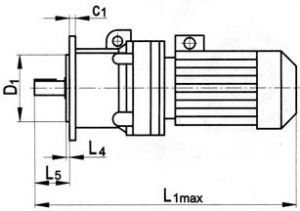

Габаритные и установочные размеры планетарных мотор-редукторов 3МП

Для мотор-редукторов типа ЗМП возможны два типа их установки, исходя из особенностей используемого оборудования, которое будет работать с мотор-редуктором.

Возможно изготовление мотор-редукторов ЗМП с креплениями на корпусе двух видов:

• Крепление на корпусе механизма при помощи «лап»;
• Крепление на корпусе механизма при помощи фланцев через отверстия.

При выборе типа установки мотор-редуктора ЗМП необходимо также учитывать тот факт, что реальный показатель частоты вращения выходного вала зависит от уровня и типа нагрузки на сам мотор-редуктор. Кроме того, важно также учитывать параметры электросети, от которой подается питание на двигатель.
