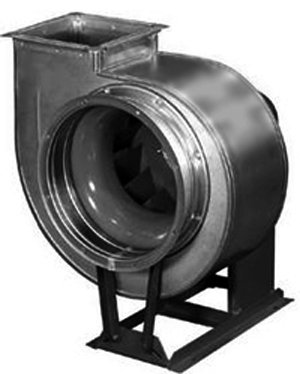

ВЦ 4-75-16 (30/1000)

Общее описание и сферы применения вентиляторов ВЦ 4-75 типоразмера №16 (30/1000)

Вентиляторы ВЦ 4-75 -16 (30/1000)  используются в общепромышленных неагрессивных условиях, при умеренных показателях климата, и комплектуются общепромышленным двигателем.  Также, при необходимости установки вентилятора в более агрессивных условиях, он может быт сконструирован из специальных материалов.

Выделяются общие характеристики, применимые к вентиляторам данной модели:

• Центробежное вращение рабочего колеса;
• 12 лопаток колеса для захвата воздуха;
• Радиальное направление воздуха при вращении колеса;
• Класс низкого давления;
• Право- и левосторонняя направленность вращения рабочего колеса.

Вентиляторы ВЦ 4-75-16 (30/1000) конструкции общепромышленного типа могут использоваться при перемещении таких рабочих веществ:

• Воздух;
• Газообразные смеси без агрессивного воздействия;
• Воздух с газообразными примесями, не вызывающими снижения степени стойкости к коррозии материалов, из которых сконструирован вентилятор;
• Воздух без взрывоопасных примесей в составе.

Общие эксплуатационные условия вентиляторов ВЦ 4-75-16:

• Умеренные климатические условия;
• Температурный минимум и максимум рабочего пространства вентилятора -40°C…+40°C;
• Максимальная температура рабочего вещества 80°С;
• Отсутствие в составе вещества липких примесей, волокон и ржавчины;
• Максимальная составляющая часть пыли в составе 0,1 г\м³.

Выпускаются такие типы вентиляторов, в зависимости от  возможностей применения:

• Общепромышленные;
• Теплостойкие;
• Сейсмостойкие;
• Коррозионностойкие;
• Взрывозащищенные.

Существуют также исполнения вентиляторов, которые соответствуют комплексным возможностям использования.

Размещение корпуса вентилятора (вид со стороны всасывания)

Материалы для конструирования вентиляторов ВЦ 4-75 №16 (30/1000)

Возможности применения вентилятора зависят от материала, из которого он выполнен.

Все материалы и условия эксплуатации вентиляторов подбираются в соответствии с установленными требованиями стандарта ТУ У 29.2-00909779-002-2009.

Применяют такие материалы:

• Углеродистая сталь;
• Нержавеющая сталь;
• Алюминиевые сплавы;
• Разнородные металлы.

Вентилятор, изготовленный из углеродистой стали являются общепромышленными, и допускаются к применению с воздухом, в том числе с наличием примесей неагрессивного характера, не вызывающих быстрого появления коррозии, не имеющих в составе липких, твердых и волокнистых частиц.

Вентиляторы из нержавеющей стали и алюминиевых сплавов – коррозиестойкие.

Устройства из нержавеющей стали рименяются для перемещения воздушных масс, в том числе с газовыми примесями в составе, которые оказывают негативного и агрессивного воздействия на такой вентилятор (при этом предоставляют возможность ускорения коррозии углеродистой стали).

Вентиляторы, сконструированные из алюминиевого сплава, помимо основной возможности, также являются взрывозащищенным. При этом, его применение не допускает наличия кроме коксового газа, оксиэтилена, оксипропилена, формальдегида, этилтри-хлор-этилена, этилена, винил-трихлор-селена, этилди-хлорсилена.

Вентилятор из разнородных металлов является взрывозащищенным, и позволяет перемещать массы паров и газов, не содержащие загрязнений агрессивного характера. Перемещаемое вещество должно относиться к категории IIА или IIВ. Можно также применять такой вентилятор для перемещения других веществ и масс, не имеющих примесей взрывного характера  и не снижающих стойкости к коррозии такого материала, как углеродистая сталь.

Обозначение вентиляторов в зависимости от назначения и материалов проточной части

Области применения вентиляторов ВЦ 4-75 №16 (30/1000)

• Климатические системы – вентиляции, кондиционирования и воздушного отопления;
• Другие системы с перемещением газообразных и воздушных масс производственного и санитарного типа.

Конструкция и особенности работы вентилятора ВЦ 4-75-16 (30/1000)

Конструкция вентиляторов ВЦ 4-75-16 состоит из таких основных частей:

• Коллектор, который обеспечивает подачу воздуха в вентилятор из входного патрубка. Конструкция его имеет форму конуса. Устанавливается коллектор непосредственно во входном патрубке, и обеспечивает подачу воздушных масс к рабочему колесу. Перемещение оси расположения коллектора во входном патрубке обеспечивает  изменение количества подаваемого воздуха к рабочему колесу;
• Рабочее колесо – элемент, состоящих из переднего и заднего дисков, которые соединяются ступицей. Для захвата воздуха колесо оснащается 12-ю лопастями, которые загнуты назад. Направление лопаток назад позволяет выполнить эффективный захват воздушных масс и обеспечить необходимое давление для дальнейшего перемещения воздуха в корпус вентилятора. Воздух впоследствии захвата направляется и перемещается в радиально, под углом 90°;
• Корпус вентилятора используется для выведения воздуха в пространство. Данный элемент обладает спиралевидной формой, которая названа улиткой, или завитком. В улитку воздушная масса попадает под давлением от колеса с лопатками, а выводится отсюда – через выхлопное отверстие;
• Станина применяется для закрепления элементов конструкции вентилятора, а также для его монтажа на поверхности установки. Конструкция станины выполнена с применением сварочных швов. Станина удерживает на себе кожух, и обеспечивает подсоединение комплектующего электродвигателя. Монтаж вентилятора обеспечивается при помощи монтажных отверстий на основании станины. Моно установить вентилятор на фундаменте, а также с применением виброизоляторов.
• Приведение вентилятора в действие осуществляется асинхронным электродвигателем модели АИР200L6, который присоединяется в конструкцию с применением клиноременной передачи.
