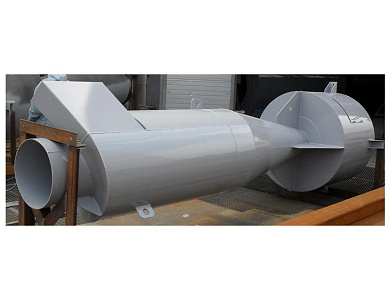

Циклон ЦН-15-750
Циклон ЦН-15-750 благодаря своей эффективности и универсальности имеет широкую сферу применения, а именно: цветная и черная металлургия, нефтяная и химическая промышленность, промышленность стройматериалов, энергетика и многие другие.
Характеристики
- Производительность по воздуху: 5100-5950 м3/ч
- Висота: 3420 мм
- Диаметр: 750 мм
- Входной патрубок: 505x205 мм
- Масса: 253 кг
Характеристики
Производитель
Вент-Заводы
Производство
Украина
ПРИМЕЧАНИЕ: цены на циклоны ЦН-15-750 с бункерами и груповые циклоны приведены ниже в таблицах.
Условные обозначения типоразмера одиночного и группового циклонов
- ЦН – циклон НИИОгаза;
- 15 – угол наклона входного патрубка относительно горизонтали (град.);
- П, Л – «Правое» («Левое») вращение газа; число после тире (750) – внутренний диаметр цилиндрической части циклона (мм);
- следующая цифра (2) – количество циклонов в группе;
- У – с камерой очищенного газа в виде «улитки»;
- С – с камерой очищенного воздуха в виде сборника;
- П – пирамидальная форма бункера.
Циклон ЦН-15-750
Циклон ЦН-15-750 – это универсальное очистительное промышленное устройство, до недавнего времени не имеющее аналогов и конкурентов. Используется в промышленных отраслях. Главным назначением данной модели является сухая очистка газов, которые выделяются при технологической обработке различных веществ: во время сжигания топлива, сушки, агломерации, обжига и многих других процессов. ЦН-15-750 активно используется как аспирационный агрегат. Широкий спектр применения обусловлен следующими факторами: эффективность очистки воздуха составляет 85-95%, а также простая конструкция. Совокупность всех преимуществ и особенностей являют собой идеальную картину и универсальный прибор. Только если циклон имеет стандартную сборку, исключается возможность его применения во взрывоопасной среде, или высокотоксичных условиях, а также он не пригоден для улавливания сильнослипающихся пылей.
Массовая концентрация пыли в очищаемом газе, г/м3 – 250 для слабослипающихся пылей не более 1000, для среднеслипающихся пылей 250. Температура очищаемого газа, °С не более 400. Давление (разрежение), кПа (кгс/м2) не более 5 (500).
Коэффициент гидравлического сопротивления циклонов:
- для одиночного исполнения 147
- для группового исполнения: c «улиткой» 175, со сборником 182
- Оптимальная скорость в циклоне 4 м/сек.
Циклон ЦН-15-750 - техническое обслуживание
Уровень пыли не должен превышать уровень плоскости во время работы циклона. Эта специальная плоскость расположена на расстоянии 0,5 диаметра от крышки бункера циклона. Непрерывная выгрузка пыли и регулярный техосмотр обеспечат эффективную и качественную работу устройства.
Более подробную информацию о Циклонах ЦН-15 смотрите ЗДЕСЬ!
Циклоны ЦН-15 - все модели
ЦН-15 |
ЦН-15хУП |
ЦН-15х2СП |
ЦН-15х2УП |
ЦН-15х4СП |
|
|
|
|
|
|
ЦН-15х4УП |
ЦН-15х6СП |
ЦН-15х6УП |
ЦН-15х8СП |
ЦН-15х8УП |
|
|
|
|
|
|
Циклоны ЦН-15-750 с бункерами и групповые циклоны
|
Наименование |
Производительность, |
Размеры в мм |
Масса, |
Цена, грн., с НДС |
|||
|
B L Н |
|||||||
|
1УП |
|||||||
|
Циклон ЦН-15-750х1УП |
5100-5950 |
1115 |
1115 |
5396 |
725 |
23345 |
|
|
2УП |
|||||||
|
Циклон ЦН-15-750х2УП |
10200-11900 |
1653 |
1069 |
5846 |
1280 |
41216 |
|
|
2СП |
|||||||
|
Циклон ЦН-15-750х2СП |
10200-11900 |
1653 |
1069 |
5845 |
1225 |
39445 |
|
|
3УП |
|||||||
|
Циклон ЦН-15-750х3УП |
15300-17850 |
2955 |
1750 |
7480 |
2672 |
86038 |
|
|
3СП |
|||||||
|
Циклон ЦН-15-750х3СП |
15300-17850 |
2955 |
1750 |
7820 |
2786 |
89709 |
|
|
4УП |
|||||||
|
Циклон ЦН-15-750х4УП |
20400-23800 |
1598 |
1963 |
5946 |
2480 |
79856 |
|
|
4СП |
|||||||
|
Циклон ЦН-15-750х4СП |
20400-23800 |
1598 |
1963 |
6065 |
2330 |
72347 |
|
|
6УП |
|||||||
|
Циклон ЦН-15-750х6УП |
30600-35700 |
2453 |
2453 |
6096 |
4090 |
126995 |
|
|
6СП |
|||||||
|
Циклон ЦН-15-750х6СП |
30600-35700 |
2453 |
2453 |
6440 |
3795 |
117835 |
|
|
8УП |
|||||||
|
Циклон ЦН-15-750х8УП |
40800-47600 |
3322 |
2958 |
6850 |
6568 |
203936 |
|
|
8СП |
|||||||
|
Циклон ЦН-15-750х8СП |
40800-47600 |
3322 |
2958 |
7545 |
7052 |
218965 |
|
Циклон ЦН-15-750 - характеристики
Характеристики |
|
|
№ Циклона |
ЦН-15-750 |
|
Производительность по воздуху |
5100-5950 м3/ч |
|
Размеры |
750х3420 мм |
|
Масса |
253 кг |
