Проектирование систем вентиляции храма, собора, церкви

Вентиляция храма, собора, церкви,монастыря, мечети

Наша проектно-монтажная компания предлагает комплексное решение задач по проектированию систем вентиляции любого уровня сложности, подбор оптимального оборудования для систем вентиляции в соответствии с техническим заданием и пожеланиями заказчика, а также монтаж «под ключ» и пуско-наладочные работы.

Виды культовых сооружений, их отличия

Храм Рождества ХристоваХрам – это архитектурное сооружение, которое предназначено для проведения религиозных (божественных) обрядов (богослужений). В христианской религии храм также именуется церковью. Таким образом, церковь — это здание или сооружение, в котором совершается христианский религиозный культ и куда собираются молящиеся.

Главная церковь города или монастыря, в которой совершает богослужение высшее духовенство, называется собором. Масштабные размеры собора позволяет собраться в одном месте большому количеству прихожан и духовных лиц. Обычно соборами называют кафедральные храмы в городах, где есть епархии или главный храм в больших монастырях. Также, собором можно еще назвать церковь, в которой хранятся святыни. Здесь же проходят богослужение с участием высших духовных лиц. Предполагается, что ежедневно справлять службу в соборе могут три и более священника. Таким образом, собор – главное культовое сооружение монастыря, города или даже страны. Соответственно, в соборе собирается большее количество верующих, особенно на христианские праздники, что немаловажно при проектировании системы вентиляции.

Отличие монастыря от церкви заключается в том, что монастырь является непосредственно местом жительства монахов и монахинь, а в церковь люди ходят только на богослужение, т.е. пребывают там кратковременно. Монастыри имеют большую территорию, на которой располагается комплекс построек для богослужения, жилые помещения для проживания монахов и послушников, а также хозяйственные постройки (трапезная, пекарня, библиотека и т. п.) Также стоит отметить, что в церковь могут заходить и заходят люди обоих полов, а монастыри делятся на мужские и женские. Как правило, в крупном монастыре имеется несколько церквей (храмов, соборов).

(!) В каждой конкретно взятой религии Храм имеет различное наименование: в христианстве храм принято называть собором или церковью; в исламе - мечетью; в иудаизме – синагогой и т.д.

Здание христианского храма (церкви) состоит, чаще всего, из трех основных частей: алтаря, средней (центральной) части и притвора (что-то вроде тамбура). Храм может состоять также из колокольни, трапезной (помещение для молящихся), крещальни (помещение для крещения младенцев) и нескольких приделов - дополнительных помещений с алтарем, которые располагаются внутри основного храма или в его боковых пристройках.

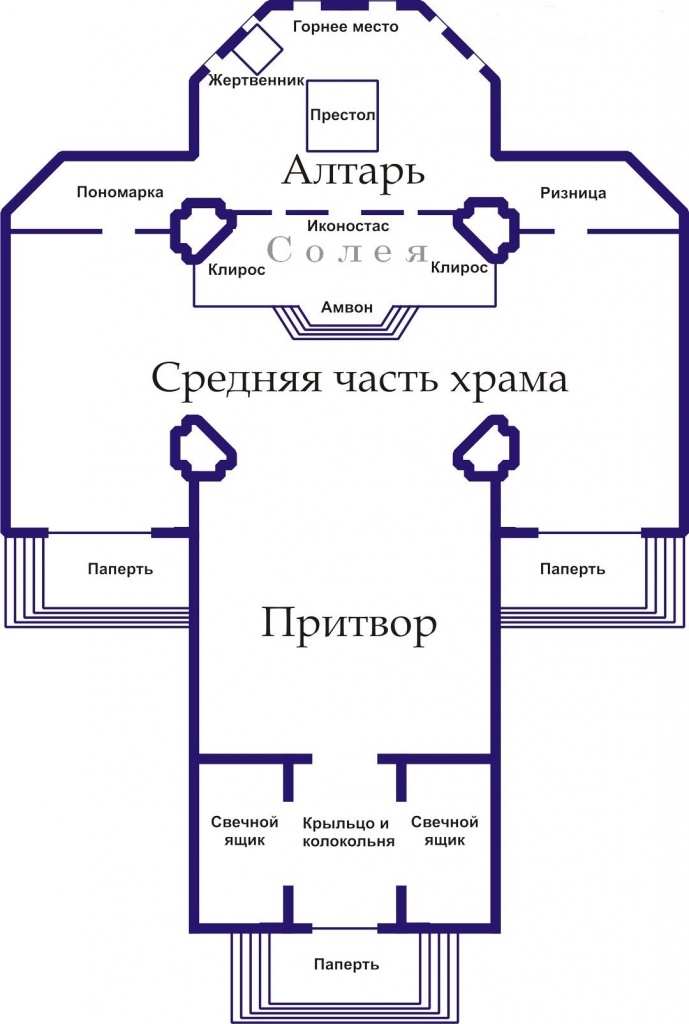

Схематический план христианского храма

Схематический план христианского храма

Для чего нужна вентиляция в храмах

Ключевым фактором комфорта внутри любого помещения – и в первую очередь церковного сооружения, как места массового пребывания людей, является качество воздуха в данном помещении.

Храм (церковь, собор, мечеть и пр., далее-храм) – это общественное здание, куда ежедневно приходит большое количество прихожан. Во время проведения богослужения в помещение храма от людей выделяется большое количество тепла (80-100 Вт в зависимости от времени года), влаги (40-50 г/ч), а также углекислого газа СО₂ (23л/ч). От горящих свечей и лампад также выделяется тепло (46810 кДж/кг) и окись углерода (1650 л/кг при сгорании 1 кг свечей). Во время проведения богослужений эти значения достигают максимальных величин. И если для человека это оборачивается духотой и общим снижением уровня комфорта, то для самого строения рост уровня тепла и влажности приводит к выпадению конденсата на внутренней поверхности стен и оконных стекол, что, в свою очередь, приводит к появлению плесени. Основная задача системы вентиляции в храме – удаление всех этих вредностей и обеспечения условий и достаточного количества свежего воздуха для комфортного пребывания людей. В перерывах между службами поступление вредностей сводится к минимуму, поэтому при организации воздухообмена следует учитывать неравномерность выделения вредностей в храмах, связанных с богослужебным режимом.

Качественная система вентиляции и поддержание оптимального температурно-влажностного режима в храмах необходимо также для сохранности икон, фресок, настенной живописи, деревянных киотов, иконостасов и других элементов убранства храма.

Проектирование вентиляции культовых сооружений регламентируется следующими нормами:

  • ДБН В.2.5-67:2013 «Отопление, вентиляция и кондиционирование»;
  • СНиП 2.01.01-82 «Строительная климатология и геофизика»;
  • ДБН 79-92. «Жилые дома для индивидуальных застройщиков Украины»;
  • ДБН В.2.2-9-2009 «Общественные здания и сооружения»;
  • ДСТУ Б А.2.4-41:2009 «Отопление, вентиляция и кондиционирования воздуха. Рабочие чертежи»;
  • Пособие 7-91 к СНиП 2.04.05-91 «Схема прокладки воздуховодов в здании»;
  • ДБН В.1.1-7-2002 «Пожарная безопасность объектов строительства»;
  • Пособие 13.91 к СНиП 2.04.05-91 «Противопожарные требования к системам отопления, вентиляции и кондиционирования»;
  • СП 31-103-99 "Здания, сооружения и комплексы православных храмов";
  • Пособие (к СП 31-103-99) МДС 31-9.2003 "Православные храмы. Том 2".

Особенности вентиляции религиозных сооружений

С точки зрения вентиляции проектирование храмов и прочих культовых сооружений является достаточно сложной задачей. Потому как при проектировании системы вентиляции храмов следует учитывать архитектурные нюансы их внутреннего пространства: большую и неравномерную высоту помещения, которое разделено на обособленные части арками и столбами, а также то, что толщина стен храма в самой верхней его части - барабана главы (венчающей части храма цилиндрической или многогранной формы), намного меньше, чем в нижней части сооружения. Из-за этого происходит неравномерное распределение температуры по высоте помещения храма. По возможности, воздушные потоки следует распределять и контролировать путем правильного выбора вентиляционных отверстий. Как уже говорилось ранее, в течение дня количество людей и, соответственно, и температурно-влажностный режим в храме варьируется в широких пределах. Организация воздухообмена должна обеспечить благоприятную среду для каждого режима эксплуатации храма.

Воздухообмен в центральной части храма проектируется для следующих режимов эксплуатации:

• при отсутствии прихожан в здании храма;
• при минимальной нагрузке (10 % от расчетной вместимости прихожан);
• при средней нагрузке (50 % от расчетной вместимости прихожан);
• при максимальной нагрузке (100 % расчетной вместимости прихожан).

Задача системы вентиляции храма состоит в том, чтобы сократить поступление пыли и газа вместе с приточным воздухом, а также контролировать скорость движения воздуха в храме во избежание сквозняков. Не должно быть и резких колебаний температуры и влажности воздуха около подсвечников, а также у поверхностей росписи храма, икон и станковой живописи. Храмы, которые функционируют круглогодично должны быть оборудованы системами естественной вентиляции, но, могут оборудоваться механическими системами приточной, вытяжной или смешанной вентиляции, если конструктивное решение имеет должное обоснование.

Тип и конструктивное решение системы вентиляции храма должны выбираться с учетом его размеров, планировки, архитектурных характеристик, климатического района его нахождения, временного режима его эксплуатации, а также источников тепла и энергоснабжения.

Естественная система вентиляции в храме

Если заполняемость храма составляет менее 600 человек, то в этом случае разрешается проектировать естественную вентиляцию без механического притока, если при этом выполняется условие обеспечения в данном храме нормативной кратности воздухообмена. Если в здании храма проектом не предусмотрена механическая система вентиляции, то в межсезонный и тёплый периоды во время проведения торжественных богослужений, т.е. при средней или максимальной заполняемости храма, следует использовать естественное проветривание, открывая имеющиеся дверные и оконные проёмы. Вытяжку загрязненного воздуха из помещений храма необходимо предусматривать из верхней зоны через вытяжные вентиляционные отверстия, предусмотренные для этой цели в барабанах глав или через световые проемы. Применение такой схемы не только решает задачу удаления влаги, но и дилемму отопления барабанов глав, поскольку, таким образом повышается температура внутренних поверхностей стен (их термическое сопротивление в значительной степени ниже, чем у основных конструкций из-за меньшей толщины стены), а также снижается риск появления конденсата. При невозможности избежать выпадения конденсата на оконных поверхностях, нужно обеспечить мероприятия по его сбору и дальнейшему отведению.

(!) В центральной части храма расход подаваемого и удаляемого воздуха рассчитывается на ассимиляцию вредностей, но при этом должен составлять не менее 30 м3/ч на 1 прихожанина. В алтаре и помещении крещальни – не менее 20 м3/ч на 1 прихожанина.

Для обеспечения поддержания заданной кратности воздухообмена вытяжные отверстия системы вентиляции, находящиеся в барабанах глав, рекомендуется комплектовать заслонками с электроприводами дистанционного управления или аэрационными устройствами. Для удаления воздуха, скапливающего в главе барабана, в окнах светового барабана можно устанавливать специальные клапаны - хлопушки, которые под давлением внутреннего воздуха приподнимаются и выпускают лишний воздух на улицу. Такие клапаны, как правило, имеют пару жалюзийных решёток: наружную - для предотвращения от проникновения в помещение холодного наружного воздуха и внутреннюю, сделанную из лёгких двигающихся лепестков, которые и дают воздуху выйти. Они устанавливаются непосредственно в окна и располагаются таким образом, чтобы, в зависимости от направления и скорости ветра - расположенные с подветренной стороны клапаны, открывались, а смонтированные с наветренной стороны, соответственно, оставались закрытыми. Живое сечение таких клапанов следует рассчитывать на необходимую кратность воздухообмена, при этом скорость движения воздуха в храме должна быть не выше 0,3 м/сек. Наиболее подходящим решением для храма является использование окон в комплекте с вентиляционными клапанами. Установка же окон с металлическими или пластмассовыми переплетами, напротив, не рекомендуется.

Вытяжка отработанного воздуха из помещений подклета (нижней части храма) и из центральной части храма может производится через каналы, расположенные в столбах средней части храма, при условии их выполнения из монолитного бетона. Эти столбы допускается выполнять также из кирпича (при условии гарантии несущей способности столбов).

Помимо общеобменной, в здании храма также предусматриваются системы местной вентиляции с естественным побуждением. Они представляют собой вытяжной канал с утеплённым клапаном размером 140х140 мм в толще стены алтаря, расположенный в зоне розжига и подвески кадила. Численность и место расположения воздухораспределительных и воздухозаборных устройств должно обеспечить равномерный температурный режим в храме с минимальной скоростью воздушной струи.

(!) Наиболее рациональной схемой организации воздухообмена в храме считается такая, при которой в здании основную часть времени работает естественная система вентиляции, а в моменты максимальной загруженности включается система механической вентиляции.

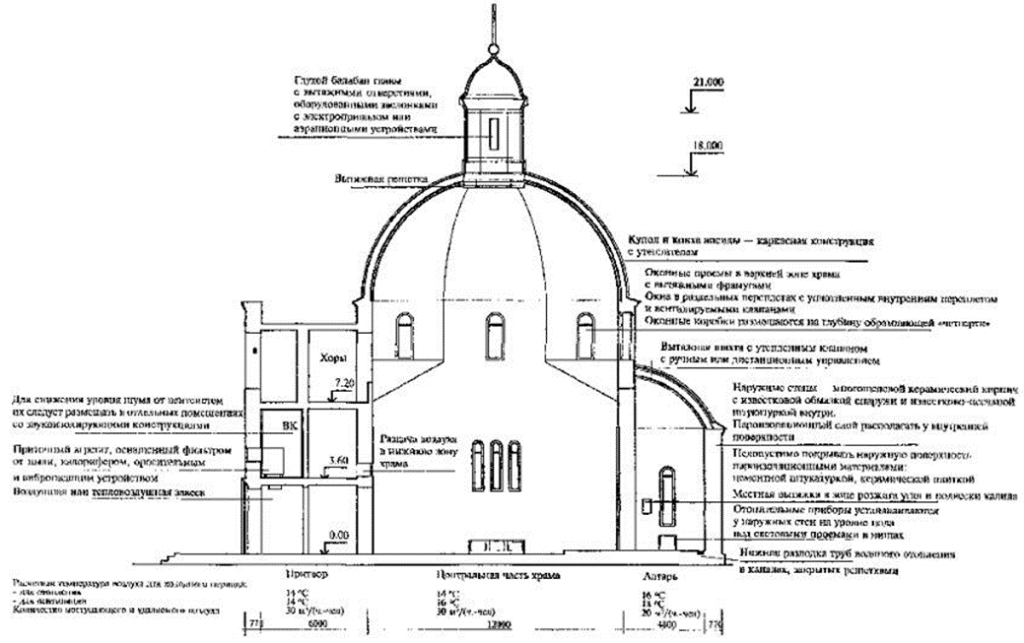

Схема вентиляции храма

Схема вентиляции храма

Механическая система вентиляции в храме

Бывают случаи, когда невозможно обеспечить заданные параметры воздухообмена исключительно работой естественной системы вентиляции. Тогда в здании храма должна быть предусмотрена приточная система вентиляции с механическим побуждением. Производительность такой системы принято рассчитывать по средним показателям тепло- и влагопоступлений, с учетом особенностей режимов эксплуатации и вместимости данного храма. Приточные установки, проектируемые для культовых сооружений, должны комплектоваться фильтром для очистки от пыли и грязи, калорифером нагрева воздуха и секцией увлажнителя воздуха, применяемой в зимнее время года для поддержания заданных температурно-влажностных параметров. В летнее время года секцию увлажнения, при определённых условиях наружного воздуха, можно использовать для испарительного охлаждения.

Если заполняемость храма составляет 600 человек и более, то возможна установка калориферов догрева воздуха, располагаемых в притворе. Такая схема обеспечивает несущественные колебания температуры (менее 2 °С) и относительной влажности (менее 5% в час) во внутренней части храма.

Обособленные системы вытяжной вентиляции следует предусматривать для следующих помещений (групп помещений) храмов:

• крещальни,
• мастерской,
• трапезной,
• просфорни (помещение для выпекания просфор),
• туалетных комнат,
• помещений подклета храма.

(!) В зданиях храмов рекомендуется применять систему механической приточной вентиляции с переменным расходом приточного воздуха, производительность которого соответствовала бы тепло- и влагопоступлениям для различных режимов использования храма.

В связи с тем, что храм работает неравномерно в течение суток, нерационально проектировать и устанавливать оборудование, рассчитанное на максимальную нагрузку. К тому же, такой агрегат будет иметь большие габариты, что сопряжено с проблемой выбора места его установки, учитывая архитектурную специфику. Более разумно использовать две установки, каждая из которых будет поочередно работать в периоды минимальной или средней нагрузки, а при максимальной нагрузке будут задействованы обе установки одновременно. Такая схема – отличное решение с точки зрения резервирования и энергосбережения. В многопридельных храмах с наличием нескольких алтарей, которые делят храм на зоны, целесообразно обслуживать все основные помещения центральной системой приточной вентиляции, а в каждом отдельном приделе использовать зональные подогреватели. Для механических систем вентиляции рекомендуется планировать мероприятия по снижению уровня шума в соответствии с нормативными параметрами. Для этого вентиляторы и приточные установки необходимо размещать в отдельных помещениях, которые не должны иметь смежные стены с центральной частью храма. Данные помещения должны проектироваться со звукоизолирующими конструкциями, а на воздуховодах необходимо устанавливать специальные устройства для погашения шума - шумоглушители. Уровень шума в здании храма не должен превышать нормируемой величины в 30 дБА. При механических системах вентиляции воздухораспределительные и воздухозаборные устройства рассчитываются с учетом акустики конкретного здания.

(!) Помимо приточной механической вентиляции, которая работает в служебное время, в помещениях храмов необходимо также предусмотреть обязательное наличие естественной вытяжной вентиляции из расчета не менее однократного воздухообмена.

Наиболее ценные элементы внутреннего убранства храма (древние иконы, реликвии и т д.) следует беречь особым способом, например, помещая их в так называемые «музейные витрины». Музейные витрины представляют собой стеклянные короба с глухой стенкой в вертикальном или горизонтальном исполнении. Они могут иметь различные размеры, оформление и даже подсветку, а также возможность поддержания особого микроклимата внутри витрины, т.е. постоянные во времени параметры температуры и относительной влажности воздуха (t = 18 °С и ϕ =50%).

Особенности системы вентиляции мечети

Мечеть – это храм и место проведения религиозных обрядов для верующих мусульман. Соответственно, отличий от христианского храма у мечети достаточно много. Это касается архитектуры, внутреннего убранства, количества и характера проведения богослужений и т.д. В основной своей массе мечети имеют квадратный либо многоугольный контур в плане. В типовой мечети имеется главный зал, обязательно выходящий на Мекку, 3 вспомогательных зала и 4 айвана. Айванами называют сводчатые залы, имеющие три стены с крышей, а также стеновые ниши. Обязательным в архитектуре мечети является наличие нескольких тонких башен – минаретов, откуда муэдзин (глашатай) призывает верующих на молитву.

В мечети имеется внутренний дворик – сахн (араб.), вокруг которого располагаются всевозможные помещения, а в центре, как правило, бьет небольшой фонтан. Поскольку у мусульман принято посещать мечеть «чистыми», то непосредственно в мечети предусматривают помещения для полного или малого омовения. Женщины и мужчины должны находиться в разных частях молитвенного зала, разделенного перегородкой или, если позволяют размеры мечети, даже в разных зданиях.

Схематический план мечети и сопутствующих построек

Схематический план мечети и сопутствующих построек

С точки зрения вентиляции мечети устроены проще, чем православные храмы. Здесь богослужение ведется 5 раз в день строго по расписанию и длится 5-10 мин. (по пятницам около 1 часа).

В мечети нет икон, иконостасов, древних реликвий и прочего убранства, требующего соблюдения особых температурно-влажностных режимов. Свечи и лампады зажигать также не принято, что заметно сокращает количество тепловыделений. Воздухообмен рассчитывается на ассимиляцию тепло- и влагопоступлений от людей в мечети, но не менее 20 м3/ч приточного воздуха на 1 человека. В здании мечети, как и в христианском храме, естественная система вентиляции не всегда может обеспечить заданные параметры внутреннего воздуха. В таком случае разрешаться использовать систему механической приточной вентиляции с переменным расходом приточного воздуха. Система с искусственным побуждением должна, при этом, обеспечить бесперебойную работу и поддержание заложенных проектом тепло- и влагопоказателей воздуха при различных режимах использования мечети. Прочие (вспомогательные) помещения мечети следует проектировать согласно ДБН В.2.2-9-2009 «Общественные здания и сооружения».
