Особливості та характеристики бойлера

Гаряча вода є одним з найважливіших і необхідних зручностей в житті сучасної людини.

Причому наявність гарячої води важливо не тільки в побуті і в домашній обстановці, а й в офісі, або в іншому робочому приміщенні .

Для забезпечення роботи системи гарячого водопостачання, існує кілька варіантів, серед яких кожен споживач зможе вибрати для себе максимально підходящий.

Одним із сучасних і досить широко використовуваних способів забезпечити наявність гарячої води в певному приміщенні (інакше кажучи, за місцем, а не з суміщенням елементів центральної системи) є установка водного нагрівача - бойлера. Фактично, з суті свого пристрою і принципу роботи, бойлер являє собою спеціальну ємність, яка заповнюється певним (по місткості ємності) об'ємом води, яка згодом піддається нагріванню.

Відмінною особливістю бойлерів серед решти пристроїв, які забезпечують подачу гарячої води в приміщення і його опалення, є те, що воду, яку користувач забирає з бойлера, можна використовувати в побутових цілях - вода буде відповідати встановленим нормам санітарії, і не заподіє шкоди користувачеві при взаємодії з побутовими предметами та іншими поверхнями. Решта пристрої (такі як котли, наприклад) в підсумку нагріву надають для використання воду технічного складу, яку застосовувати для миття посуду та побутових поверхонь, наприклад, категорично не можна.

Бойлери найчастіше використовуються:

• У квартирах, в яких немає централізованої подачі гарячої води;
• У приватних будинках і котеджах;
• В інших приміщеннях побутового призначення (кухні в кафе і ресторанах, громадські вбиральні);
• У спільних та санітарного призначення - лікарні, школи, спортзали;
• Спеціально влаштовані водонагрівачі також використовуються в приміщеннях промислового типу різних галузей (на теплових і атомних електростанціях, на станціях опалення і в котельнях приміщеннях).

Побутові бойлери представлені у вигляді невеликого пристрою, який зазвичай справляє нагрів води, працюючи від електромережі або газу.

Бойлери промислового призначення являють собою ємність з водою, яка згодом обігрівається від впливу гарячої пари. Зазвичай пар для нагріву ємності (промислового бойлера) подається від парової турбіни, або ж нагрів проводиться від парового котла.

Основними перевагами у використанні бойлера є:

• Оптимальний підігрів води, з можливістю визначення температури;
• Можливість використовувати необхідний обсяг води і контролювати її витрата (а також гнучкість вибору оптимального обсягу, виходячи з обсягу використовуваного бойлера;
• Простота у використанні та експлуатації;
• Швидкість нагріву води, з можливістю вибору оптимального режиму потужності - для швидкого нагрівання або економічного підтримки рівня температури;
• Відповідність основним нормам і вимогам гігієни та безпеки.

Особливості конструкції та принцип роботи бойлера

Основними елементами бойлера є:

• Корпус, який складається з безпосередньо ємності для набору води, і зовнішнього облицювання, що зберігає тепло;
• Нагрівальний елемент (змійовик);
• Нагревательная вставка, яка може використовуватися для додаткового нагріву води, але більшою мірою - для її підігріву в необхідний момент;
• Датчики визначення рівня температури води, а також тиску в ємності;
• Панель управління, або термостат для установки необхідного рівня температури;
• Термометр, або зовнішня шкала для легкості визначення рівня температури нагріву води;
• Анодний магнієвий дрот, який встановлюється для забезпечення захисту внутрішньої поверхні бойлера від розпаду і впливу корозії.

Яким чином працює бойлер?

Ємність спочатку заповнюється водою з центральної мережі водопостачання, яка надходить в неї за допомогою під'єднання бойлера до системи подачі води спеціально використовуваним трубопроводом . Поступово вода забирається користувачем, після чого проводиться заповнення об'єму води в ємності, залежно від її літражу.

Нагрівальний елемент, або ж точніше - змійовик, являє собою трубку певного діаметру, яка в своїй конструкції має кілька витків. Нагрівання змійовика виробляється або від котла (при цьому в трубці циркулює вода, нагріта котлом), або від іншого джерела теплової енергії, в залежності від типу використовуваного нагрівального елемента. Стандартно зміїв трубка розташовується в нижній частині ємності бойлера. Саме в нижню частину ємності надходить холодна вода, і там виробляється початковий нагрів водної маси.

В цілому, воді в бойлері розташовується виразно двома просторами: нижні маси води - холодні (які надходять при заборі користувачем гарячої води з бойлера), а верхні - гарячі (які забирає користувач для своїх потреб). Поступово, в процесі роботи бойлера, прогріваються все знаходяться всередині водяні маси, після чого проводиться підтримку рівня температури води.

Підтримка необхідного рівня температури нагрітої води проводиться завдяки періодичному включенню нагріву в той момент, коли температура води знижується до певного рівня, який був встановлений користувачем за допомогою термостата або шкали управління. Для визначення рівня температури води служать температурні датчики, які розташовані всередині конструкції бойлера. Крім того, важливу роль ля забезпечення мінімуму втрат тепла нагрітої води грає зовнішня облицювання корпусу - саме завдяки ній, при відключенні нагріву, втрати тепла можуть скласти максимум 1 ° С за 24 години.

Поточний рівень температури води постійно відображається на термошкале, яка розташовується на лицьовій стороні корпусу бойлера.

Класифікація бойлерів

Залежно від розташування корпусу, бойлери можна розділити на:

• Вертикальні;

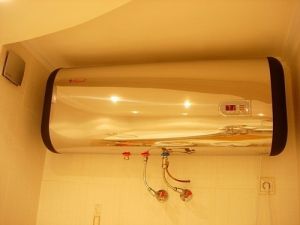

• Горизонтальні;
• Настінні;
• Підлогові.

Залежно від числа нагрівальних елементів:

• Моновалентною;
• Бівалентний.

Моновалентною бойлери мають в конструкції один нагрівальний елемент (змійовик). Зазвичай нагрів його виробляється від парового котла, використовуваного в системі.

Бівалентний бойлери володіють двома нагрівальними елементами, один з яких нагрівається за допомогою встановленого в системі котла, а нагрів другого проводиться за допомогою теплового насоса, або геліоустановки.

Виходячи з типу і матеріалу облицювального покриття, бойлери діляться на:

• Бойлери з ємністю з нержавіючої сталі;
• Бойлери з ємністю зі сталі, покритої всередині шаром емалі.

  Виходячи зі способу розміщення бойлера:

• У вигляді автономного, окремо розташованої пристрої;
• Поєднані з котлом (вбудовані).

Основна класифікація бойлерів увазі їх розподіл за типами, залежно від принципу роботи бойлера, а також від виду палива або джерела енергії , які забезпечують нагрівання води.

Залежно від типу джерела, яке виробляє нагрів, існують такі види бойлерів:

• Електричні;
• Жидкотопливние;
• Твердопаливні;
• Газові;
• Бойлери, що працюють від зовнішнього природного джерела теплової енергії.

За принципом розміщення нагрівального елемента (джерела тепла), бойлери діляться на:

• Бойлери прямого нагріву;
• Бойлери непрямого нагріву.

Бойлер, який працює за принципом непрямого нагріву, використовує як нагрівальний елемент воду або пар, яка подається від котла опалювальної системи . Найчастіше такого роду бойлери використовуються в заміських будинках, оскільки в даному випадку достатньо оптимальним рішенням є суміщення автономної системи опалення з системою гарячого водопостачання.

Бойлер, що працює за принципом прямого нагріву, представлений у вигляді ємності, вже безпосередньо в якій розміщується нагрівальний елемент. В деяких випадках нагрів розташовується безпосередньо під самою ємністю бойлера. В даному випадку, бойлер функціонує незалежно від інших систем, і є більш гнучким в управлінні (його робота регулюється окремо, без впливу на систему опалення).

Порівняльні характеристики бойлерів, залежно від джерела нагріву

Виходячи з принципу роботи і способу нагрівання, існує три типи бойлерів:

• Бойлери накопичувального типу;
• Бойлери проточного типу;
• Бойлери «змішеного» (проточно-накопичувального) типу.
