Фанкойли

Фанкойли

Фанкойл - це пристрій, який проводить рециркуляцію повітря, а також нагрівання і (або) охолодження. Найбільш поширені канальні або касетні, але також існують настінні, підлогові і приховані стельові моделі.
Назва відображає спосіб обслуговування мікроклімату:

• fan - в перекладі з англійської вентилятор, вітер;
• coil - котушка, змійовик, спіраль.

Згідно ДСТУ 22270-76, перекладається як «вентиляторний доводчик». Усередині апарату відбувається змішання зовнішнього і внутрішнього потоків, обробка і подача цієї суміші в приміщення. Фанкойли успішно використовуються для обігріву виходів з торгівельних центрів, метро, ​​вокзалів, бізнес-центрів, поліклінік, ресторанів та інших будівель з великою кількістю людей.

Будова

Елементарна базова схема:

• теплообмінник або кілька типу «вода-повітря»;
• електричний вентилятор;
• блок фільтрації;
• пульт керування.

Може комплектуватися з тепловим насосом, електричною системою опалення, котлом. Також може комплектуватися електричним нагрівачем, запірно-регулюючої апаратурою. Для дистанційного керування - в наявності спеціальний пульт.

Принцип роботи

Найпростіший апарат створюється з теплообмінника, який отримує теплоносій з центральної магістралі і вентилятора, який здійснює циркуляцію кімнатного повітря.
У більш складних варіантах фанкойл забезпечує злиття вхідних потоків. Роль теплоносія виконує вода або розчин етиленгліколю.

Обладнується двигунами 2 типів, які гарантують мінімальний рівень шуму в процесі роботи:

• відцентровим - для великих площ;
• тангенціальним - для застосування в маленьких офісах.

Може бути частиною схеми чиллер-фанкойл і застосовуватися для будівель з великим набором споживачів: готелів, офісних центрів, лікувальних установ, шкіл та інших.

Особливості фанкойлів

Канальний - працює в комплекті з приточно-витяжною вентиляцією. Характеризується підвищеним рівнем шуму, тому потребує додаткової звукоізоляції. Часто оснащується фільтрами для запобігання попадання всередину пилу і сторонніх часток разом з повітряними масами. За принципом установки агрегат може бути консольним, касетним і горизонтальним.
Класифікуються за кількістю труб для забору і підведення кисню:

• двотрубні;
• тритрубні;
• чотирьохтрубні.

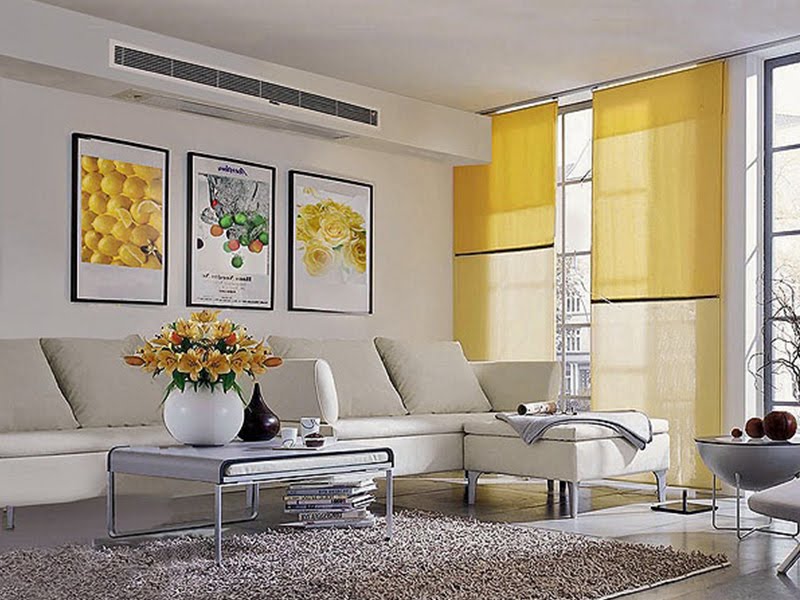

Безкорпусний - є різновидом канального і призначений для прихованого монтажу. Складається з вузлів, закріплених на рамі, не має зовнішнього кожуха. Вбудовується в вентиляційну шахту або кріпиться на стелі, під'єднується до вент-каналу.

Напольно-стельові універсальні пристрої розміщуються як в вертикальній, так і в горизонтальній площині. Відрізняється практичним дизайном і ефективним обдувом будь-якої площі.

 Модель касетного типу встановлюєтсья у навісну стелю, тому типові розміри відповідають розміру осередку стелі (в см):

• 60 х 60
• 70 х 70;
• 120 х 70.

Розрізняють двотрубні і Чотирьохтрубні пристрої. Можуть комплектуватися насосом для відкачування конденсату, піддоном, пиловловлювальним фільтром і патрубком для забору кисню з вулиці.

Настінний - є внутрішнім блоком спліт-системи. Позиціонується на стіну або ставиться під віконним отвором. Оснащений декоративною передньою панеллю. Головна перевага - простота і швидкий монтаж.

Переваги фанкойлів:

• можливі кілька варіантів монтажу;
• може працювати окремо і в комплекті.
• простота обслуговування;
• очищення дуже просте і Низьковитратне;
• система «чиллер-фанкойл» може обслуговувати безліч споживачів за рахунок наявності одного чилера і ряду фанкойлів;
• управління кожним окремим елементом здійснюється як з пульта всередині кімнати, так і з єдиного диспетчерського пульту;
• можна налаштувати єдиний режим для всієї будівлі;
• відстань між елементами не обмежена;
• вартість блоку «чиллер-фанкойли» нижче, ніж встановлення безлічі кондиціонерів ;
• можливе подальше доналашування;
• не токсичне і не створює негативного впливу на екологію.

Провідні бренди

Міжнародний холдинг General Climate виробляє фанкойли промислового призначення серій GentleAir і EuroWell, які ефективно вентилюють повітря і підтримують оптимальний мікроклімат.
Головні переваги:

• прийнятна ціна;
• можливість контролю температури в широкому діапазоні значень;
• гарантоване охолоджування приміщень будь-якої площі.

В асортименті універсальні, середньонапірні і високонапірні прилади. Стельові пристрої не займають багато місця, можуть застосовуватися для невеликих офісів в якості внутрішніх блоків систем кондиціонування. Характеризуються абсолютною надійністю і довговічністю. Особливістю є невисокий рівень шуму 34-53 дБ, компактність, мала вага.

Компанія McQuay заснована в США в 1933 році і є однією з провідних корпорацій у виробництві кліматичної техніки. McQuay - це багаторічний досвід та ефективні технологічні рішення. В асортименті 13 модельних рядів для побутових цілей, стандартних приміщень до 30 кв.м і напівпромислових з метражем понад 100 кв.м.
Дослідницький сектор ретельно аналізує параметри діючих систем і спеціалізується на розробці нових, більш досконалих примірників. Лінійка фанкойлів містить обладнання всіх видів. Продукцію відрізняє сучасний дизайн, бездоганна ефективність, різноманіття опцій.

Товарний ряд компанії Trane - це широкий спектр енергоефективного обладнання для вентиляції.
Переваги:

• високий рівень акустичного комфорту;
• значна енергоефективність;
• низькі експлуатаційні витрати;
• легкість монтажу;
• очищаються фільтри.

Товари від Trane виробляються виключно на Європейських заводах у відповідності з усіма вимогами до якості і безпеки електроустановок. Всі агрегати проходять 2 види контролю: в вигляді деталей і в зібраної установці.

Італійська корпорація Royal Climat виробляє фанкойли з 1996 року. Сьогодні Royal Climat випускає повний діапазон даного обладнання з широким набором опцій і універсальним підключенням. Якісні комплектуючі забезпечують абсолютну надійність техніки. В асортименті є серії для комерційного і промислового використання.

Кліматична техніка Daikin - еліта сегмента, виконана на основі високотехнологічних розробок. Кожен третій примірник кондиціонерів в світі - це продукція Daikin. Фанкойли Дайкин - це найвища якість, практичність і хороший функціонал. Конструкторським бюро виробника оформлено понад 1500 патентів по розробках в області кліматичної техніки.
