Теплові насоси Vaillant

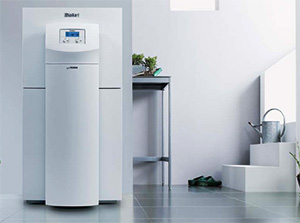

1Геотермальні теплові насоси це не новація у сфері опалення. В Європі їх випускають вже протягом 30 років. Ця техніка - втілення високої німецької якості та надійності. У лінійці опалювального обладнання Vaillant за невеликий відрізок часу вони завоювали визнання споживачів і відмінну репутацію.

У західних та європейських країнах тепловими насосами для опалення квартир, промислових і громадських будівель користуються вже давно. У нас же це обладнання поки ще знаходиться в розділі новинок. Однак щасливчики, які встановили теплові насоси, вже повною мірою відчули всі переваги цих високотехнологічних установок.

Для сучасного споживача все більшого значення набуває економічність використовуваного обладнання в цілому і економія енергії зокрема. При цьому споживачі все частіше замислюються про довкілля, яке має на наше життя і здоров'я величезний вплив. До того ж комфорт від використання такої техніки стоїть на одному з головних місць. Теплові насоси Vaillant відповідають всім цим важливим вимогам.

Основні переваги теплових насосів Vaillant

Крім економічної складової хотілося б назвати окупність устаткування в порівняно невеликий термін, високу ефективність,2 зручність експлуатації, і, звичайно ж, екологічність. Ця система функціонує без згоряння палива, а, отже, шкідливих викидів в атмосферу не має. Особливо теплові насоси підходять для районів з підвищеними вимогами по екологічним стандартам. Це обладнання буде найкращим варіантом для приватних житлових будинків, котеджів, пансіонатів (адже це зона з особливими екологічними вимогами), а також для промислових підприємств. Споживачів також приваблює досить тривалий термін експлуатації, який становить близько 20 років, і цілком розумні ціни як для такого високотехнологічного пристрою. Вкладені гроші виправдають себе буквально протягом декількох років. До того ж, навіть в найдешевших моделях передбачена можливість дистанційного керування.

Теплові насоси дозволяють використовувати енергію ще більш ефективно, ніж в іншому найсучаснішому обладнанні для опалення та нагріву води. Вони ефективно відновлюють скидну енергію. У цьому і полягає важлива роль цих агрегатів. При розрахунку витрат на встановлення теплового насоса до уваги береться не тільки вартість самого устаткування, але й те, з якими параметрами воно буде працювати, а також вартість монтажних робіт.

Як функціонує тепловий насос

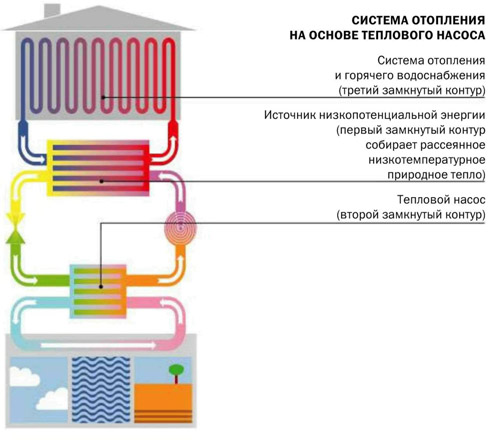

3Що собою представляє тепловий насос? Якщо коротко, то це пристрій, який переносить теплову енергію від низькотемпературного джерела (земля, вода, повітря) до споживача, у якого температура вища. Спробуємо більш детально заглибитись в цю тему і описати його роботу якомога доступніше.

Отже, тепловий насос це термодинамічна машина. Його можна порівняти з холодильною установкою, адже принцип роботи цих двох представників техніки досить схожий. Але якщо призначення холодильника виробляти холод, то у насоса інша мета - виробляти тепло.

Холодильник для виробництва холоду відбирає теплоту випарником - всередині охолоджувальної камери. Конденсатор виводить, тобто скидає, тепло назовні - в навколишнє середовище. Тепло холодильнику не потрібно, тому він його позбувається. Цей процес відбувається завдяки циркулюючому хладагену і випаровується під впливом температури холодильної камери. Тобто охолодження відбувається за рахунок випаровування.

У тепловому насосі роль холодильної камери виконує навколишнє середовище. Він працює за зворотним принципом. Конденсатор в ньому - це теплообмінний апарат, який виділяє теплоту для споживачів. Випарник утилізує низькопотенційну теплоту. Це так звані поновлювані (нетрадиційні) джерела енергії. Тому теплові насоси здатні отримувати тепло. З його допомогою нагрівається вода в системі опалення, а відбувається це за рахунок охолодження навколишнього середовища. Причому його температуру він не знижує.

Сам робочий процес приблизно можна описати так. Поверхня Землі нагрівається Сонцем і з її надр до поверхні піднімається тепло, яке передається розсолу - це суміш антифризу і води. Розсол проходить через горизонтальні колектори, розташовані в грунті, або вертикальні грунтові зонди і потім надходить у випарник. У розташованому в4 ньому теплообміннику розсіл віддає тепло холодоагенту, температура якого підвищується, і при закипанні він переходить в пароподібний стан. Далі він надходить в спіральний компресор, де він стискається, а його тиск і температура підвищуються. Конденсація пари відбувається безпосередньо в теплообміннику конденсатора, він віддає свою теплоту теплоносію, який рухається в опалювальний контур. Його температура може досягати + 62оС. За допомогою спеціального клапана тиск і температура холодоагенту стравлюється, і він знову надходить у випарник. Віддавши своє тепло, розсіл йде назад в ґрунтовій зонд або в колектор. Там він знову збирає тепло і знову рухається у випарник. Такий принцип роботи теплових насосів.

Джерела енергії для теплових насосів

Роль джерел енергії для теплових систем виконують грунтові води, повітря і грунт. Теплові насоси підрозділяються на наступні типи:

• «Грунт-вода» або «розсіл-вода». Призначені для опалення та гарячого водопостачання. Джерело енергії: низькопотенційне тепло грунту. Потужність насосів в цій серії варіюється від 6 до 46 кВт.
• «Вода-вода». Призначені для опалення та гарячого водопостачання. Джерело енергії: низькопотенційне тепло ґрунтових вод. Потужність насосів варіюється від 8 до 64 кВт.

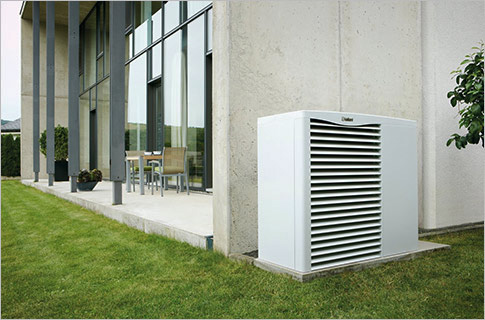

• «Повітря-вода». Призначені для опалення та гарячого водопостачання. Джерело енергії: низькопотенційне тепло повітря. Потужність насосів в цій серії варіюється від 6 до 17 кВт.

Як вам стало зрозуміло, компактні геотермальні теплові насоси Vaillant в якості природного джерела тепла можуть використовувати землю, воду і повітря. Вони призначені для опалення житлових будинків і промислових приміщень, а при підключенні водонагрівача забезпечать користувачів гарячою водою. Працюють вони автономно, на 100% задовольняючи потребу людини в теплі. Це означає, що додаткових опалювальних приладів не потрібно. Однак якщо виникне необхідність, то вони можуть працювати разом з котлом або електронагрівачем.

5Особливості конструкції

• Високий ККД.
• Виготовлений з нержавіючої сталі пластинчастий теплообмінник випарника. Він діє за принципом протитечії. Завдяки цьому обмін теплом між холодоагентом і розсолом максимально ефективний.
• До речі, застосовуваний холодоагент R 407С є найкращим за екологічними показниками.
• Для розсолу передбачений розширювальний бак із запобіжним клапаном.
• Приєднання підводки може бути як горизонтальним, так і вертикальним. Такий підхід дозволяють провести спеціальні обертові з'єднувальні трубки.
• Теплові насоси серії Vaillant geoTherm оснащені вбудованими змієвиковими бойлерами з об'ємом 175 літрів. Виготовлені вони з нержавіючої сталі.
• Комбінувати теплові насоси можна з різними водонагрівачами цього ж виробника.
• Для гарячого водопостачання вони обладнані триходовим перемикальним клапаном.
• Вбудований ТЕН додаткового нагрівання.
• Теплові системи обладнані циркуляційним насосом розсольного контуру та системи опалення.
• Техніка оснащена температурними датчиками вуличного повітря, сенсорами для лінії подачі та накопичувальним баком для буферної ємності та гарячої води.
• Вбудована ProE - штекерна система з'єднань.
• Для геотермальних теплонасосів передбачені різноманітні можливості налаштування та програмування різних режимів системи опалення та ГВП, а також спільного функціонування з іншими тепловими джерелами.
• Модуль vrnetDIALOG призначений для управління та діагностики системи.
• Також теплові насоси Vaillant обладнані температурним погодозалежним регулятором і індикатором спожитої з навколишнього середовища енергії.
• Теплові насоси Vaillant можна застосовувати для систем кондиціонування.
• Компактні габарити і сучасний дизайн насосів відкривають широкі можливості по їх установці. До того ж теплові насоси Vaillant працюють дуже тихо, що не створює незручностей користувачам.

Дещо про встановлення теплових насосів Vaillant

По-перше, для початку потрібно обрати місце для установки і це не обов'язково повинен бути підвал. Тепловий насос можна поставити у ванній кімнаті або навіть на кухні. Але приміщення обов'язково повинно бути просторим, а стелі високими. Це потрібно для зручності подальшого обслуговування. У зв'язку з цим звертайте особливу увагу на габарити теплової системи.

По-друге, нагадування про необхідність правильного монтажу зайвим не буде. Те, як змонтований теплоузел, так само як і складання вузлів теплосбора у воді або грунті, впливатиме на роботу обладнання в подальшому. Так що довірте цю справу грамотним фахівцям.

Що необхідно для монтажу теплових насосів6

У перелік монтажних і пуско-налагоджувальних робіт входять наступні пункти:
• Буріння свердловин та встановлення в них теплових зондів.
• Установка і підготовка до пуску теплового насоса.
• Комутація контурів - внутрішнього і зовнішнього.
• Монтаж колектора.
• Монтаж автоматики.
• Укладання теплих водяних підлог або теплих стін.
• Укладання труб з алюмінієвою підкладкою під плитку або ламінат - це потрібно для рівномірного розподілу тепла.
• Для нормального опалення будинку важлива хороша теплоізоляція, а щоб обігріти площу від 100 до 180 м2 необхідно 10 кВт теплової енергії.
• Встановлення теплових насосів буде найбільш раціональним саме в тих місцях, де є можливість в якості джерел тепла використовувати грунтові води або грунт.

Геотермальні теплонасоси - це найбільш підходящий варіант для нових будинків. Перед тим як зробити ремонт, зробити таку масштабну роботу в новобудовах буде набагато легше не тільки для фахівців, але й для мешканців. А економічна складова полягає в тому, що не потрібно підводити газопровід до будинку і облаштовувати в ньому димохід. Фахівці стверджують, що це більш дороге задоволення, ніж використання теплового насоса, і до того ж більш клопітке. Мешканцям будинку установка насоса обіцяє високий комфорт завдяки проведеному опаленню в підлозі або в стінах.



Технічні характеристики теплових насосів Vaillant



geoTHERM



 в

Параметри


geoTHERM

VWS61/2

VWS81/2

VWS101/2

VWS141/2

VWS171/2

geoTHERM

VWS220/2

VWS300/2

VWS380/2

VWS460/2

geoTHERM

VWW220/2

VWW300/2

VWW380/2

VWW 460/2


geoTHERM

VWL 61/3S

VWL81/3S

VWL101/3S

VWL141/3S

VWL171/3S

geoTHERM plus

VWL62/3S

VWL82/3S

VWL102/3S

Джерело тепла

Грунт, Грунтова вода (1)

Грунтова вода

Повітря

Коефіцієнт перетворення COP (згідно методиці EN 14511)

До 4,4

До 4,4

До 5,3

До 4,0

До 4,0

Максимальна температура подачі 62°С

  •

 Вбудований сталевий емальований водонагрівач 175 л









  •

Вбудована автоматика для управління включенням/виключенням режиму пасивного охолодження (2)

  • (2)







Легкість транспортування завдяки концепції SplitMountingConcept









  •

Легкість транспортування завдяки концепції LiftMountingConcept



  •
  •





Вбудований циркуляційний насос контуру опалення

  •





  •
  •

Вбудований пріоритетний переключаючий клапан

  •





  •
  •

Вбудований циркуляційний насос контуру джерела тепла (разсолу)

  •
  •



  •
  •

Вбудований захист від заклинювання занурювального насосу





  •





Вбудований погодозалежний регулятор опалення та гарячого водопостачання з відображенням отриманої енергії навколишнього середовища

  •
  •
  •
  •
  •

Вбудований лічильник отриманої енергії навколишнього середовища

  •
  •
  •
  •
  •

Комплектація датчиками температури: зовнішньої, буферної ємкості та водонагрівача

  •
  •
  •
  •
  •

Сумісність з модулем дистанційної діагностики та управління

  •
  •
  •
  •
  •

Сумісність з модулями розширення VR60 для управління додатковими змішувальними контурами опалення

  •
  •
  •
  •
  •

Вбудований додатковий електронагрівач 6 кВт

  •





  •
  •

Високоефективний и довговічний спиральний компресор для оптимального співвідношення економічності та температури подачі

  •
  •
  •
  •
  •

Холодагент R 407 C

  •
  •
  •
  •
  •

Високоефективна багатослойна шумоізоляція

  •
  •
  •
  •
  •

Розширювальний бак контуру джерела тепла (разсолу), а також запобіжний клапан в комплекті поставки

  •
  •



  •
  •

Гнучкі шланги для підключення трубопроводів контуру опалення та джерела тепла до теплового насосу в комплекті



  •
  •





Вбудований обмежувач пускових струмів



  •
  •





Можливість дообладнання обмежувачем пускових струмів (приналежність)

  •





  •
  •

Гарантія 10 років на компресор

  •
  •
  •
  •
  •

Вартість вводу в експлуатацію сервісним відділом Vaillant включена в ціну апарату

  •
  •
  •
  •
  •

    1) В комбінації з проміжним теплообмінником для захисту випарника теплового насоса від забруднення ґрунтовою водою

    2) Тільки у VWS 141/2 і VWS 171/2 в комбінації з приналежністю VWZ NC 14/17
