Проектування інженерних систем (інженерні мережі)

Наша проектно-монтажна компанія пропонує комплексне рішення завдань з проектування інженерних систем будь-якого рівня складності, підбір оптимального обладнання для інженерних систем у відповідності з технічним завданням та побажаннями замовника, а також монтаж «під ключ» і пуско-налагоджувальні роботи.

У сучасному будівництві близько 30% вартості новозбудованого або реконструйованого будівлі або об'єкта складають самі будівельні матеріали і роботи (фундамент, огороджувальні зовнішні та внутрішні стіни, перекриття, покрівля, віконні та дверні прорізи). Решту 70% вартості складають інженерні системи (опалення, вентиляція, аспірація, кондиціювання, водопостачання, каналізація, електричні мережі, слабкострумові системи, системи пожежної безпеки та інше) та їх підключення до автономним чи громадським джерел, або системам.

Коли Замовник чи Інвестор (приватна особа, громадська організація, міністерство, відомство, підприємство, місцевий або державний орган самоврядування) вирішив свою мрію перетворити у реальність і побудувати свій будинок, то він стикається з різноманіттям і великим вибором матеріалів і устаткування для інженерних систем. Наша компанія, маючи багаторічний досвід у проектуванні, монтажі, пуско-налагодження та здавання в експлуатації різних інженерних систем охоче допоможе Вам у консультації, підбір обладнання, складанні Технічного завдання та виконанні проекту, щоб Ваш будинок-мрія перетворилася в реальність.

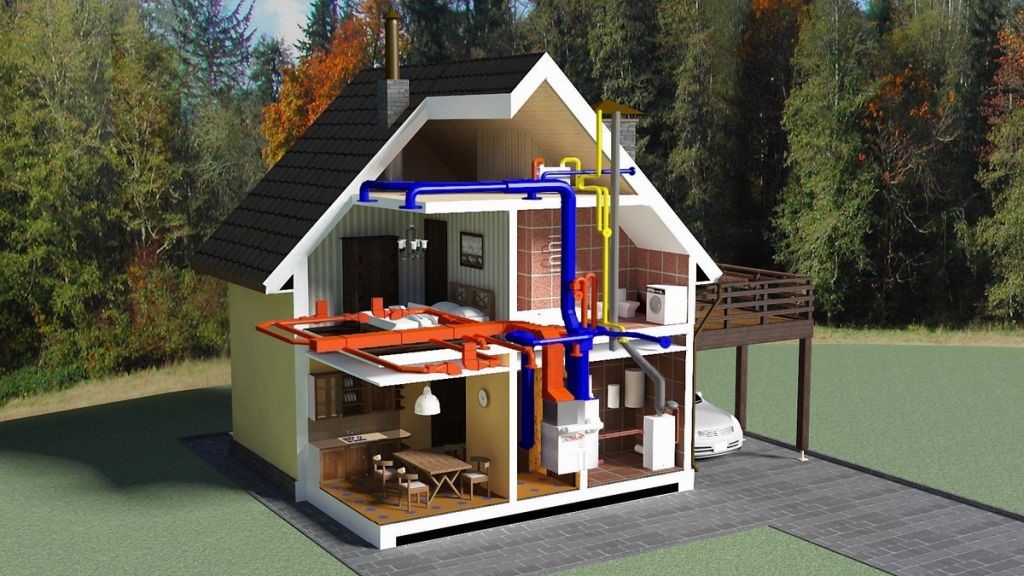

Инженерные системы современного коттеджа схема

Мал.1. Інженерні системи сучасного котеджу.

Свої первісні вимоги і побажання Замовник чи Інвестор оформляє, згідно з чинним Законодавством держави та прийнятих юридичних процедур, у вигляді Технічного завдання. Технічне завдання містить основні, умовно-коректовані, коригована і допоміжні вихідні дані, на підставі яких проводиться проектування всіх інженерних систем будинку (опалення, вентиляція, аспірація, кондиціювання, водопостачання, каналізація, електропостачання, слабкострумові системи, системи пожежної безпеки та інших).

1. Опис інженерних систем.

По відношенню до будівлі або об'єкта всі інженерні системи поділяються на внутрішні і зовнішні.

Наша компанія проектує і монтує для Вас наступні інженерні системи:

1. Система опалення (грубна, повітряний, водяний або парова радіаторна, тепла підлога, нагрівальні панелі).

2. Система вентиляції (природна і механічна, димовидалення і підпір повітря під час пожежі, газове пожежогасіння).

3. Системи аспірації, для очищення внутрішнього повітря приміщень будівлі від пилу, аерозолів, окалини, стружки і інших домішок.

4. Системи кондиціонування (фреонові спліт - і мультиспліт системи, водяні системи чиллер-фанкойл, абсорбційні холодильні машини).

5. Система водопостачання (холодна і гаряча вода, побутові та промислові системи водопідготовки, пожежне водопостачання).

6. Система каналізації (побутова, промислова, зливова, дренажна).

7. Електричні мережі (освітлення, живлення побутових і промислових електроприладів, ввідні і розподільні системи електропостачання).

8. Слабкострумові системи (телефонія, Інтернет, системи автоматики, контролю і керування; диспетчеризація, система «Розумний будинок»).

9. Системи пожежної безпеки (оповіщення і попередження про початок пожежі, систему автоматики для димовидалення і підпору повітря, включення систем водяного, газового і порошкового пожежогасіння).

10. Системи газопостачання.

11. Альтернативна енергетика (сонячні колектора, теплові насоси, вітрогенератори та інше).

Базовою основою для виконання проекту певної інженерної системи є діючі будівельні і санітарні норми, міждержавні та галузеві стандарти.

Основою для виконання проекту певної інженерної системи будівлі або об'єкта є узгоджене Технічне завдання, в складанні якого можуть взяти участь фахівці нашої компанії проводячи консультації і семінари з Замовником.

Відповідно до діючих державних та галузевих стандартів процес проектування інженерної системи будівлі або об'єкта складається з трьох етапів:

1 етап – ескізне проектування;

2 етап – розробка проектної документації;

3 етап – видача Замовнику комплекту креслень робочої документації.

В ескізному проекті інженерної системи потрібно отримати, за укрупненими або середнім показникам з діючих будівельних норм, посібників і рекомендацій, основні показники працездатності й ефективності даної інженерної системи.

Проектна документація інженерної системи складається з розрахунків, планів, схем, графіків і специфікації обладнання і матеріалів, які будуть використовуватися при монтажі та експлуатації інженерної системи. Проектна документація проходить державну експертизу і затверджується Замовником.

Робоча документація інженерної системи відрізняється від проектної документації більш детальною розробкою. У робочій документації дуже точно вказані всі деталі, обладнання і матеріали.

У робочій документації на додаток до аксонометрическим схем інженерної системи розробляються монтажні схеми, де додатково вказані всі деталі і примітки, необхідні для проведення монтажних і пуско-налагоджувальних робіт.

У специфікації робочої документації зазначаються всі матеріали, устаткування, вироби, деталі та витратні матеріали з ціною та загальною вартістю.

На все обладнання, деталі та матеріали, які зазначаються у специфікації, наша компанія надає ліцензії, сертифікати, талони гарантійного, післягарантійного сервісного обслуговування.

2. Проектування системи опалення.

Фахівці нашої компанії в відповідності з діючими будівельними та санітарними нормами проводять розрахунок тепловтрат кожного приміщення будівлі в зимовий період, який оформлюється у відповідності з діючими стандартами. Знаючи потреби будівлі в опаленні та теплопостачання, наша компанія дає розгорнуті консультації для Замовника і визначає, який тип джерело тепла у майбутньої будівлі: міські теплоцентралі, індивідуальний тепловий пункт або їх комбінація.

Для індивідуального теплового пункту або котельні ми пропонуємо Замовнику великий вибір високоякісного і ефективного обладнання від провідних виробників опалювальної техніки: твердопаливні котли (вертикальні, пелетні, піролізні), газові і рідкопаливні котли, сонячні колектора, теплові насоси та інше.

Система отопления здания схема

Мал.2. Система опалення будівлі.

В консультаціях і узгодженням з Замовником наші фахівці підбирають тип, марку та виробника нагрівальних приладів: радіатори для водяній або паровій системи опалення, тепла підлога, нагрівальні інфрачервоні або темні панелі з газовим пальником або електронагрівач. Визначається тип, марка та виробник труб для водяній або паровій системи опалення: сталеві, пластикові, металопластикові, мідні, гофровані з нержавіючої сталі.

Визначається найбільш вигідний варіант прокладки трубопроводів: тупиковий двотрубний або однотрубні, з попутним рухом теплоносія, колекторна розводка на кожен радіатор або їх комбінацію.

Наша компанія надає Замовнику повністю погоджений і перевірений в державній експертизі проект системи опалення з розрахунками, планами, розрізами, видами, аксонометрическими та монтажними схемами, специфікацією та кошторисною документацією на матеріали, обладнання і роботи.

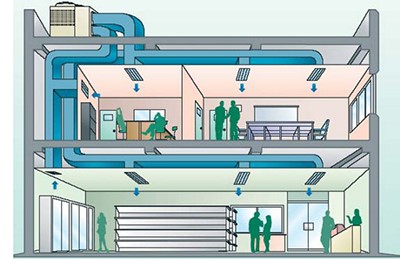

Система приточно-вытяжной вентиляции здания схема

Мал.3. Система припливно-витяжної вентиляції будівлі.

3. Проектування системи вентиляції.

Фахівці нашої компанії в відповідності з діючими будівельними та санітарними нормами проводять розрахунок кількості повітря, що видаляється місцевими відсмоктувачами, обсяг повітрообміну по витяжці і притоку, кількість тепла на нагрівання зовнішнього повітря в зимовий період і кількість холоду на охолодження зовнішнього повітря в літній період.

В консультаціях і узгодженням з Замовником наші фахівці підбирають тип системи вентиляції: природна, механічна або їх комбінацію. Природна вентиляція майбутньої будівлі проектується нашою компанією через вертикальні шахти і канали, віконні та дверні прорізи, припливні клапани, светоаэрационные люки і ліхтарі. Для механічної вентиляції наша компанія пропонує Замовнику великий вибір високоякісного і ефективного обладнання від провідних виробників вентиляційного устаткування. Визначаємо трасу прокладання повітроводів, тип і марку повітророзподільних пристроїв (решітки, анемостати, дифузори, клапана, сопла та інше), розміщення вентиляційного обладнання, спосіб подачі тепла і холоду для вентиляційного обладнання, організація дренажу і протипожежних заходів.

Наша компанія надає Замовнику повністю погоджений і перевірений в державній експертизі проект системи вентиляції з розрахунками, планами, розрізами, видами, аксонометрическими та монтажними схемами, журналом кабелів і протипожежних клапанів, специфікацією та кошторисною документацією на матеріали, обладнання і роботи.

4. Проектування системи димовидалення та підпору повітря.

При проектуванні вентиляції фахівці нашої компанії передбачають в безумовному порядку для Замовника проект системи димовидалення з приміщень будівлі і підпору повітря на шляхах евакуації людей, в тамбурах, в сходові клітки, ліфтові шахти. Система димовидалення і підпору повітря проектується з клапанів димовидалення, щільних сталевих повітроводів, покритих огнезадерживающим складом; бетонних або цегляних вертикальних шахт, вогнезатримуючих клапанів, вентиляторів димовидалення (радіальні, осьові або дахові радіальні).

При проектуванні вертикальні колектори або шахти систем димовидалення з приміщень надземної частини будівлі повинні мати межу вогнестійкості 0,75 год (EI 45). Всі інші повітроводи систем протидимного захисту повинні мати межу вогнестійкості не менше 0,5 год (EI 30).

Повітроводи систем підпору повітря при пожежі повинні мати межу вогнестійкості не менше 0,5 год (EI 30). Повітроводи систем підпору повітря на шляхах евакуації людей і сходових клітках повинні мати межу вогнестійкості 2,5 години (EI 150).

Схема системы дымоудаления

Мал. 4. Системи димовидалення та підпору повітря при пожежі.

Саме такі часові обмежувачі, які перевірені майже столітнім досвідом людства в сучасному будівництві, дозволяють мінімізувати початкові витрати на проектування та монтаж системи димовидалення. А при виникненні пожежі в будівлі, дозволяють його швидко загасити і мінімізувати його шкідливі наслідки для людини і навколишнього середовища.

5. Проектування системи аспірації.

Важливим аспектом в системах вентиляції є очищення повітря, що видаляється з приміщення повітря від пилу, аерозолів, окалини, стружки і інших домішок, яка здійснюється системами аспірації. Наша компанія пропонує високоякісні промислові і побутові фільтри, циклони, мобільні і вбудовані місцеві відсмоктувачі від провідних світових виробників, які мають сертифікати і ліцензії.

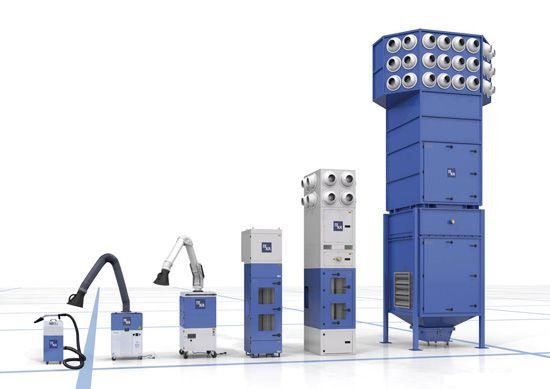

Стационарные и мобильные аспирационные и фильтровентиляционные

Мал.5. Стаціонарні і мобільні аспіраційні і фільтровентиляційні

агрегати компанії ТЕКА (Німеччина).

Для котеджів і приватних будинків наша компанія проектує і монтує побутові аспіраційні системи для прибирання приміщень – система вбудованого вакуумного пилососа. Дана система проектується з потужного, малошумного вентилятора, який розміщується в підсобному приміщенні на горищі або підвалу. Трубопроводи вбудованого пилососа пластикові труби з діаметром 50-100мм. Все обладнання вбудованого пилососа має невеликі габарити і високі показники ефективності та чистоті, прибирання приміщень.

6. Проектування системи кондиціонування.

Фахівці нашої компанії в відповідності з діючими будівельними та санітарними нормами проводять розрахунок теплонадходжень в кожне приміщення будівлі в літній період, який оформлюється у відповідності з діючими стандартами. Знаючи потреби будівлі в холодопостачання, наша компанія дає розгорнуті консультації для Замовника і визначає, який тип джерело холоду у майбутньої будівлі: фреонові спліт - або мульти-спліт-системи, водяні системи чиллер-фанкойл, абсорбційні холодильні машини.

Чиллер с воздушным охлаждением конденсатора Daikin общий вид

Мал.6. Чиллер з повітрянним охолоджнням конденсатора Daikin EWYQ310F-XS.
Холодопродуктивність – 304 кВт, теплопродуктивність – 329 кВт.

В консультаціях і узгодженням з Замовником наші фахівці підбирають тип, марку та виробника холодильної техніки. Визначається тип внутрішніх блоків в кожному приміщенні будівлі: настінний, пристінний, стельовий, універсальний, касетний або канальний. Визначається тип, марка та виробник труб для холодопостачання: сталеві, пластикові, металопластикові, мідні. Визначається найбільш вигідний варіант прокладки трубопроводів: двотрубний або чотиритрубний, колекторна розводка на кожен внутрішній блок або їх комбінацію.

Наша компанія надає Замовнику повністю погоджений і перевірений в державній експертизі проект системи кондиціонування з розрахунками, планами, розрізами, видами, аксонометрическими та монтажними схемами, специфікацією та кошторисною документацією на матеріали, обладнання і роботи.

7. Проектування системи водопостачання.

Системи водопостачання поділяються на: очищення і водопідготовку надходить води, холодне і гаряче водопостачання. Фахівці нашої компанії в відповідності з діючими будівельними та санітарними нормами проводять розрахунок на кількість холодної і гарячої води, яка необхідна для будівлі Замовника, згідно Технічного завдання, і оформляють ці розрахунки у відповідності з діючими стандартами. Знаючи потреби будівлі у водопостачанні, наша компанія дає розгорнуті консультації для Замовника і визначає, який тип джерело водопостачання у майбутньої будівлі: міська водопровідна мережа, індивідуальний водозабір (колодязь, свердловина, відкритий водойму) або їх комбінація.

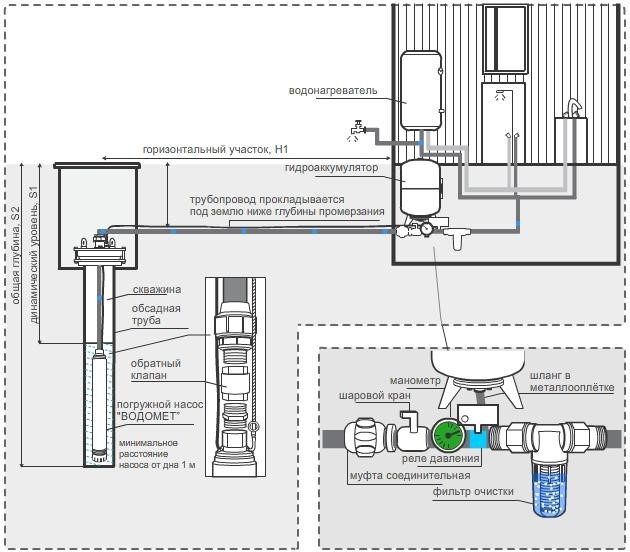

Система водоснабжения здания схема

Мал.7. Система водопостачання будівлі.

На вимогу Замовника наша компанія проектує системи очистки та водопідготовки для надходить в будівлю холодної води. Для гарячого водопостачання наша компанія пропонує Замовнику великий вибір високоякісного і ефективного обладнання від провідних виробників нагрівальної техніки: газові колонки, газові та твердопаливні титани, бойлери з одним або двома теплообмінниками, електричні водонагрівачі.

Визначається тип, марка та виробник труб для системи водопостачання: сталеві, пластикові, металопластикові, мідні. Визначається найбільш вигідний варіант прокладки трубопроводів холодної, гарячої і циркулюючої води. Проектується сталевий водогін системи пожежогасіння та розміщення протипожежного обладнання у відповідності з нормами протипожежної безпеки.

Наша компанія надає Замовнику повністю погоджений і перевірений в державній експертизі проект системи водопостачання з розрахунками, планами, розрізами, видами, аксонометрическими та монтажними схемами, специфікацією та кошторисною документацією на матеріали, обладнання і роботи.

8. Проектування системи каналізації.

Системи каналізації проектуються самотечными і напірними. Самопливні трубопроводи систем побутової, промислової, зливової та дренажної каналізації прокладаються з природним ухилом з пластикових, азбестових і бетонних труб або лотків. Напірні трубопроводи проектуються нашою компанією з пластикових труб з установкою дренажного або фекального насоса. Напірна каналізація проектується для тих місць, де повністю відсутня можливість прокладки самопливного трубопроводу (з приміщень підвалу, від внутрішніх блоків кондиціонерів та інше).

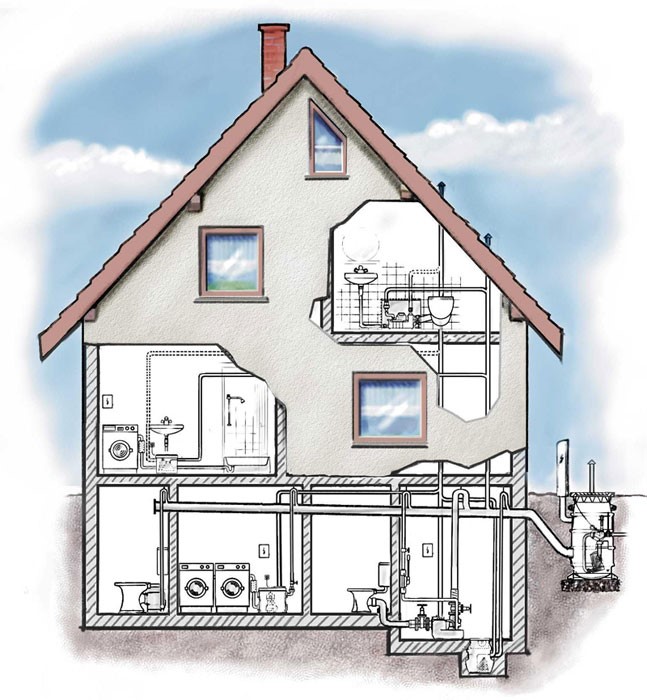

Система канализации здания схема

Мал.8. Система канализації будівлі.

При проектуванні систем каналізації фахівці нашої компанії зводять до мінімуму протяжність трубопроводів в будівлі і їх виведення за межі будівлі.

Система каналізації будівлі підключається до міської каналізаційної системи або до вигрібній ямі. Наша компанія пропонує високоякісне, екологічно чисте і антисептичний обладнання різної продуктивності для вигрібних ям, яке може обслуговувати один або декілька будівель.

Наша компанія надає Замовнику повністю погоджений і перевірений в державній експертизі проект системи каналізації з розрахунками, планами, аксонометрическими схемами, специфікацією, паспортами екологічної безпеки та кошторисною документацією на матеріали, обладнання і роботи.

9. Проектування електричних мереж.

Фахівці нашої компанії в відповідності з діючими будівельними та санітарними нормами проводять розрахунок електричних навантажень кожного приміщення будівлі і оформляють його у відповідності з діючими стандартами. Наша компанія дає розгорнуті консультації для Замовника і визначає тип альтернативного джерела електрики у майбутньої будівлі: когенераторная теплоелектростанція, дизель-генератори, сонячні фотоелементи, вітрогенератори та інше.

В консультаціях і узгодженням з Замовником наші фахівці підбирають тип, марку та виробника освітлювальних приладів, електричних вимикачів і розеток, ввідних і розподільних електричних шаф, відокремлений підключення до електричної мережі електропечей, установок для кондиціонування і вентиляції, електричних водонагрівачах та інше.

Наша компанія надає Замовнику повністю погоджений і перевірений в державній експертизі проект системи електропостачання з розрахунками, планами, монтажними схемами, специфікацією та кошторисною документацією на матеріали, обладнання і роботи.

10. Проектування системи пожежної безпеки.

Системи пожежної безпеки включають в себе датчики задимленості, світлові та звукові оповіщувачі про початок пожежі, центральний пульт зв'язку з МНС, шафи керування протипожежними клапанами, вентилятори димовидалення і підпору повітря, пожежними помпами і іншим.

В консультаціях і узгодженням з Замовником наші фахівці підбирають тип, марку та виробника обладнання для пожежної безпеки.

Наша компанія надає Замовнику повністю погоджений і перевірений в державній експертизі проект системи пожежної безпеки з розрахунками, планами, монтажними схемами, специфікацією та кошторисною документацією на матеріали, обладнання і роботи.

Замовити проектні роботи інженерних систем за найкращими цінами

В нашій компанії працюють фахівці з високою кваліфікацією з проектування, монтажу, пуско-налагодження та сервісного обслуговування різних інженерних мереж, що необхідно Вам для високоефективної і надійної роботи Вашого будинку. Крім того, ми пропонуємо Вам високоякісне сертифіковане обладнання від провідних виробників.

Наші пріоритети — це надійність, якість та ефективність, тому співпрацюючи з нами, Ви маєте можливість оцінити всі переваги роботи з професіоналами!
