Регулятори витрати повітря ВЕНТС (Vents)

Регулятори витрати повітря Вентс РРВ, РРВА, РРВАФ

Модель	Вага, кг
РРВ 400х200	3,5
РРВ 500х250	4,2
РРВ 500х300	4,9
РРВ 600х300	5,4
РРВ 600х350	5,7
РРВ 700х400	7,7
РРВ 800х500	8,8
РРВ 900х500	9,6
РРВ 1000х500	10,3
РРВА 400х200	3,5
РРВА 500х250	4,2
РРВА 500х300	4,9
РРВА 600х300	5,4
РРВА 600х350	5,7
РРВА 700х400	8,0
РРВА 800х500	9,2
РРВА 900х500	9,9
РРВА 1000х500	10,7
РРВАФ 400х200	4,5
РРВАФ 500х250	5,2
РРВАФ 500х300	5,9
РРВАФ 600х300	6,4
РРВАФ 600х350	6,7
РРВАФ 700х400	9,1
РРВАФ 800х500	10,2
РРВАФ 900х500	11
РРВАФ 1000х500	11,7

Регулятори витрати повітря ВЕНТС (Vents) - опис

Всі регулятори - це багатостулкові клапани з обертовими стулками. Їх призначення - регулювати витрату повітря (РРВ) або автоматизувати перекривання прямокутного вентиляційного каналу (РРВА, РРВАФ).

Конструкція регуляторів повітря Вентс

У виготовленні корпусу даних приладдя використовували листову оцинковану сталь , у виготовленні поворотних пластин - алюмінієвий профіль. Обертання пластин відбувається за допомогою шестерень з пластмаси.

РРВ - регулятор ручного типу з відтинає клапаном , важелем з рукояткою і стопором для фіксування положення за допомогою смушкового болта.

РРВА - заслінка регулюючого і відсікаючого типу з сервоприводом. Відповідає за автоматичне відкривання або закривання вент - каналу.

РРВАФ - заслінка регулюючого і відсікаючого типу з сервоприводом, який оснащений поворотною пружиною. Відповідає за автоматичне відкривання або швидке закривання вент - каналу. Закривання здійснюється за допомогою приводний пружини і тому є одним із захисних елементів від замерзання в системах водяного нагрівання повітря .

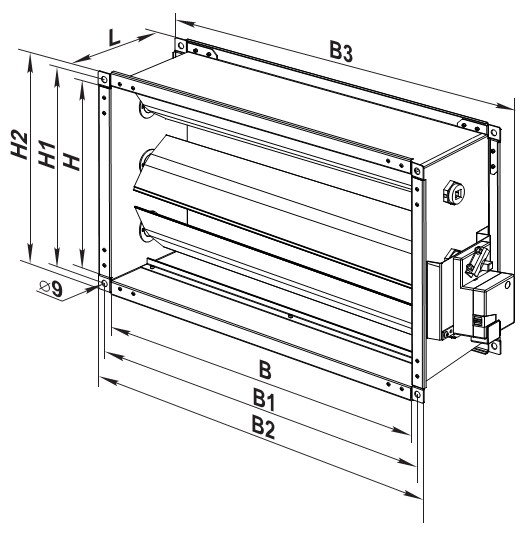

Габаритні розміри регуляторів

Тип	Розміри, мм								Маса,
Тип	B	B1	B2	B3	H	H1	H2	L	кг

РРВ 400х200	400	420	440	475	200	220	240	170	3,5
РРВ 500х250	500	520	540	575	250	270	290	170	4,2
РРВ 500х300	500	520	540	575	300	320	340	170	4,9
РРВ 600х300	600	620	640	675	300	320	340	170	5,4
РРВ 600х350	600	620	640	675	350	370	390	170	5,7
РРВ 700х400	700	720	740	775	400	420	440	170	7,7
РРВ 800х500	800	820	840	875	500	520	540	170	8,8
РРВ 900х500	900	920	940	975	500	520	540	170	9,6
РРВ 1000х500	1000	1020	1040	1075	500	520	540	170	10,3
РРВА 400х200	400	420	440	515	200	220	240	170	3,5
РРВА 500х250	500	520	540	615	250	270	290	170	4,2
РРВА 500х300	500	520	540	615	300	320	340	170	4,9
РРВА 600х300	600	620	640	715	300	320	340	170	5,4
РРВА 600х350	600	620	640	715	350	370	390	170	5,7
РРВА 700х400	700	720	740	815	400	420	440	170	8,0
РРВА 800х500	800	820	840	915	500	520	540	170	9,2
РРВА 900х500	900	920	940	1015	500	520	540	170	9,9
РРВА 1000х500	1000	1020	1040	1115	500	520	540	170	10,7
РРВАФ 400х200	400	420	440	530	200	220	240	170	4,5
РРВАФ 500х250	500	520	540	630	250	270	290	170	5,2
РРВАФ 500х300	500	520	540	630	300	320	340	170	5,9
РРВАФ 600х300	600	620	640	730	300	320	340	170	6,4
РРВАФ 600х350	600	620	640	730	350	370	390	170	6,7
РРВАФ 700х400	700	720	740	830	400	420	440	170	9,1
РРВАФ 800х500	800	820	840	930	500	520	540	170	10,2
РРВАФ 900х500	900	920	940	1030	500	520	540	170	11
РРВАФ 1000х500	1000	1020	1040	1030	500	520	540	170	11,7

Монтаж

З використанням фланцевих з'єднань, регулятори повітря кріпляться торцевими фланцями заслінок до торцевих фланцам повітроводів або інших комплектуючих вентиляційної системи. З'єднують все це з використанням оцинкованих скоб і болтів. Якщо кріпити регулятори з сервоприводом, то потрібно додатково залишити місце для доступу до нього.
