Системи вентиляції

системы вентиляции

Повітря. Основа життєдіяльності людини. Впливає те, чим ми дихаємо на якість життя? Безумовно! Люди, тобто ми з вами, так уже влаштовано природою, що, вдихаючи кисень, видихаємо відпрацьоване повітря – суміш газів, в тому числі вуглекислий газ. Уявіть собі, що буде, якщо помістити людину в скляний куб невеликого розміру без дверей і вікон. Уявили? Через якийсь час людині стане жарко, душно, важко дихати. Звичайно ж, з такого куба хочеться якнайшвидше вибратися назовні. Якщо б наші оселі були схожі на такі куби, то вони були б придатні для життя. Крім того, слід врахувати, що від техніки, меблів, побутової хімії в повітря надходять різні шкідливі речовини у повітрі знаходяться бактерії, віруси, принесені з вулиці, а також частинки пилу, що осідає на м'яких меблів і дитячих іграшках. Потрапляючи в легені, всі ці шкідливості можуть викликати алергічні та інші захворювання. Враховуючи всі ці фактори, скажімо, що вентиляція – це питання не тільки комфорту, але нормальної життєдіяльності людини і його здоров'я! Бути чи не бути вентиляції в будинку? Відповідь однозначна-бути!

Проектування вентиляції регламентується наступними нормами:

  • ДБН Ст. 2.5-67:2013 «Опалення, вентиляція і кондиціонування»;
  • СНиП 2.01.01-82 «Будівельна кліматологія і геофізика»;
  • ДБН Ст. 2.2-15-2005 «Житлові будинки»;
  • ДБН Ст. 2.2-9-2009 «Громадські будівлі і споруди»;
  • СНиП 2.09.04-87 «Адміністративні та побутові будівлі»;
  • ДСТУ Б А. 2.4-41:2009 «Опалення, вентиляція і кондиціонування повітря. Робочі креслення»;
  • ДБН Ст. 1.1-7-2002 «Пожежна безпека об'єктів будівництва»;
  • Посібник 13.91 до СНиП 2.04.05-91 «Протипожежні вимоги до систем опалення, вентиляції і кондиціонування».

Основними завданнями вентиляції є:

  • Організація повітрообміну в приміщенні, тобто подача свіжого, очищеного повітря і видалення забрудненого. Повітрообмін повинен здійснюватися з певною частотою – кратністю, яка показує скільки разів протягом години повітря в приміщенні повністю змінився новим.
  • Забезпечення в приміщенні нормативних параметрів, таких як:
- температура повітря. Повинна бути в межах оптимальних або допустимих норм у залежності від призначення приміщення. При цьому слід врахувати, що взимку подається повітря потрібно підігріти, а влітку бажано охолодити до потрібних параметрів;

- відносна вологість. Повинна бути в межах оптимальних або допустимих норм. Максимально комфортний для людини рівень вологості 40-60%;

- рухливість (швидкість руху повітря в приміщенні. Регламентується нормами, повинна бути комфортною для людини.
  • Видалення з повітря пилу і шкідливих домішок понад ГДК (гранично-допустимої концентрації).

(!) Вентиляція вирішує такі проблеми в будинку, як запотівання вікон, неприємні запахи, не дає розвиватися цвілі та грибку, які так люблять вологий клімат. Всі мами знають, що запорука швидкого одужання дитини – це часта прибирання і провітрювання.

Вентиляція важлива не тільки для людей, але і для обладнання. Відповідно, параметри повітря в приміщенні повинні задовольняти ряду не тільки санітарно-гігієнічних вимог, але і технологічних, таких як якість повітря, швидкість руху в робочій зоні, певна температура, вологість і т. д. Без дотримання цих параметрів деякі технологічні процеси здійснити неможливо, будь то випічка хліба або робота атомної електростанції.

Давайте тепер розберемося яка вентиляція буває і чим відрізняється.

Класифікація вентиляційних систем

За способом руху повітря вентиляція буває:
  • з природним спонуканням повітря (природна вентиляція);
  • з штучним спонуканням повітря (механічна вентиляція).
Як ми знаємо з курсу фізики, тепле повітря легше холодного і прагне вгору, таким чином, за рахунок різниці тиску, холодне повітря витискує тепле. На цьому нескладному принципі заснована природна вентиляція, яка в свою чергу може бути:
  • організована;
  • неорганізована.

Естественная вентиляцияНеорганізована природна вентиляція здійснюється за рахунок провітрювання та інфільтрації (проникнення повітря через нещільності вікон, дверей і т. д.) Але з тих пір, як пластикові вікна, залізні двері увійшли в наше життя, а стіни мають утеплення, інфільтрація канула в минуле, тому на неї сподіватися не варто. Залишається провітрювання, але, погодьтеся бігати щоразу до вікна не дуже зручно, до того ж, якщо на вулиці -20, то це стає вельми дискомфортною процедурою. Влітку ситуація не краще. Думка про те, що кондиціонер може замінити систему вентиляції вельми помилково, адже він циклічно використовує відпрацьоване повітря в закритому приміщенні, а для нормальної життєдіяльності людини необхідний саме свіже повітря.

Організована природна вентиляція здійснюється шляхом витяжки або припливу повітря через вентиляційні канали, розміщені в будівельних конструкціях. Знову ж таки, згадаймо, що тепле повітря завжди піднімається вгору, відповідно отвори для видалення повітря розташовують угорі приміщення, а для подачі внизу. Обсяг повітря, що видаляється, регулюється розміром перерізу каналу, на кінці якого встановлюється вентиляційна решітка або дифузор. Перевагою такого виду вентиляції є простота, довговічність і низька вартість. Недолік-залежність від кліматичних факторів і неможливість регулювання. Щоб створити або збільшити тягу в каналі застосовують спеціальні пристрої-дефлектори.

Вентиляція зі штучним спонуканням повітря (механічна вентиляція)
відрізняється від природної тим, що різницю тиску повітря створює вентилятор. Механічна вентиляція застосовується там, де неможливо досягти необхідних параметрів повітря природною вентиляцією або в приміщеннях без провітрювання. Механічна вентиляція дозволяє регулювати кількість подається і видаляється повітря, швидкість його подачі, температуру, чистоту і вологість. Звичайно, це дає незаперечні переваги механічної вентиляції перед природною, але і витрати на неї відповідно вище. Механічна вентиляція являє собою складну систему вентиляційного обладнання. У сучасному світі механічна вентиляція давно стала нормою навіть для порівняно невеликих житлових квартир або будинків. Такі системи незамінні для тих, хто цінує комфорт і затишок своєї оселі.

Застосовується також змішаний тип вентиляції, коли природна витяжка поєднана з примусовою подачею повітря або ж навпаки.

По призначенню вентиляція може бути припливна і витяжна. Припливна вентиляція передбачає подачу свіжого повітря в приміщення. Нагадаю, що при механічному притоці параметри повітря можна регулювати. Витяжна – видаляє відпрацьоване повітря і викидає його назовні. Для найбільш ефективної організації повітрообміну використовується приточно-витяжна вентиляція, яка дозволяє збалансувати і організувати повітрообмін найкращим чином.

По конструктивним особливостям вентиляція може бути канальна і безканальна. Канальна вентиляція, виходячи з назви, передбачає наявність розгалуженої системи повітропроводів або каналів, по яких переміщається повітря. У безканальної вентиляції вони відсутні. Прикладом безканальної вентиляції може бути природна неорганізована вентиляція або вентиляція промислового цеху, коли вентилятор встановлюється безпосередньо в покрівлі без використання повітроводів або каналів.

За способом організації повітрообміну вентиляція підрозділяється на загальнообмінну та місцеву.

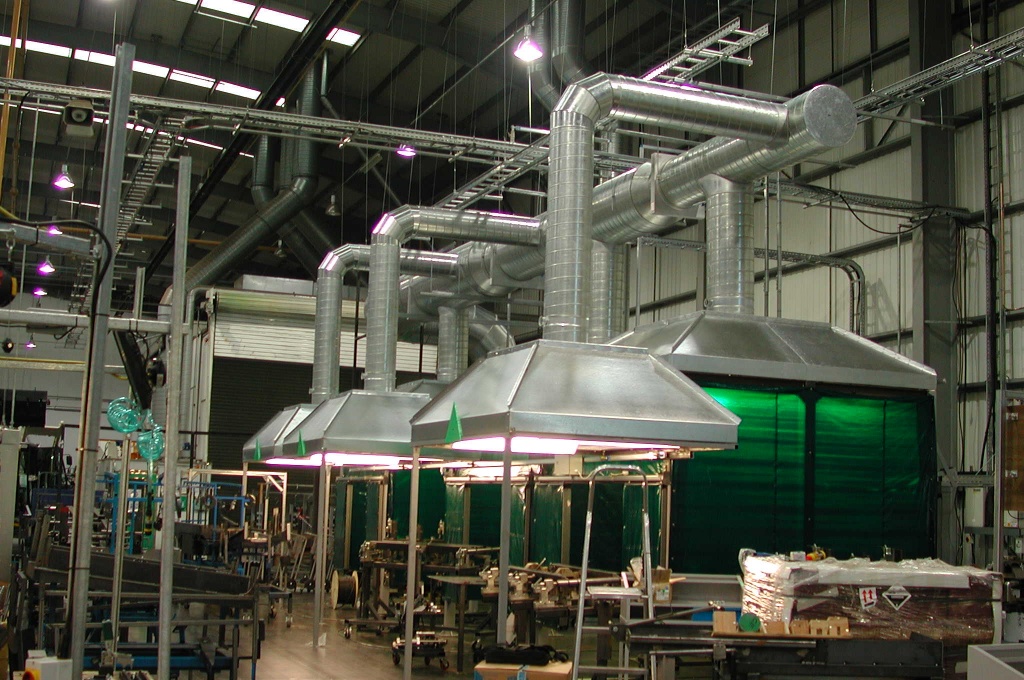

общеобменная вентиляцияЗагальнообмінна (централізована) вентиляція доцільна при організації повітрообміну всього приміщення з однаковими параметрами повітря або більшої його частини, наприклад, офісу або торгівельного залу.

Місцева (децентралізована)
застосовується там, де подача або видалення повітря здійснюється локально. Прикладом місцевої припливної вентиляції можуть служити повітряні душі на промпідприємствах - потік повітря, направлений в певне робоче місце, а також повітряно-теплові завіси призначені для відсікання холодного зовнішнього повітря в зимовий час. Такі часто можна побачити біля входів в торгових центрах. До місцевої витяжної вентиляції відносяться витяжні шафи, місцеві відсмоктувачі, парасольки і т. д. Вони застосовуються, коли забруднене повітря потрібно видалити з певної зони, наприклад, від кухонного обладнання або виробничого верстата.

Аварійна вентиляція
передбачається у приміщеннях, де можливий викид надзвичайно небезпечних шкідливих речовин у кількостях значно вище ГДК з метою їх швидкого видалення та недопущення отруєння людей чи загоряння.

Протидимна вентиляція (димовидалення)
використовується у випадках спалаху і являє собою комплекс заходів щодо запобігання поширенню диму і його видалення, припиняє надходження диму на шляху евакуації людей. При необхідності забезпечується підпір (приплив) повітря на шляхах евакуації і в місцях масового скупчення людей.

Коли ми говоримо про вентиляції в будівлі, то, в першу чергу, маємо на увазі механічну систему - комплекс вентиляційного обладнання, необхідного для злагодженої роботи з організації комфортного мікроклімату в приміщенні. Давайте розберемося, що включає в себе вентиляційне обладнання.

Вентиляційне обладнання

Для початку визначимося, що вентиляційні системи можуть бути набірні і моноблочні.

Набірна система збирається з окремих елементів: вентиляторів, калориферів, охолоджувачів, зворотних клапанів, фільтрів, шумоглушників, автоматики та ін.

вентилятор промышленныйВентилятор - це механічний пристрій для переміщення повітря за рахунок створення перепаду тиску на вході і виході вентилятора. Класифікуються вони по конструкції (осьові, відцентрові, діаметральні, діагональні), за способом встановлення (звичайні, канальні, дахові), тиску (низького, середнього, високого тиску), за продуктивністю повітря і т. д. Підбір вентилятора здійснюється за розрахунковою продуктивністю повітря L (м3/год) і тиску P (Кпа).

Фільтр
призначений для очищення подається або видаляється повітря від пилу і шкідливих речовин. Ступінь (клас) очищення фільтрів регламентується призначенням приміщення. Фільтри можуть бути рулонні, чарункові і кишенькові.

Зворотний клапан
запобігає потраплянню холодного повітря ззовні і ефект зворотної тяги. За типом перерізу можуть бути круглі і канальні, розташування – вертикальні і горизонтальні; в ручному або автоматичному виконанні. Зворотні клапана застосовуються в системах витяжної вентиляції.

Калорифер (нагрівач)
призначений для нагрівання зовнішнього повітря до розрахункової температури в холодну пору року. Калорифери бувають електричні і водяні.

Охолоджувач
ж навпаки, охолоджує зовнішній повітря в літній час. Розрізняють водяні і фреонові охолоджувачі.

Шумоглушники призначені
для погашення шуму від вентиляційного обладнання до допустимих значень. Можуть бути трубчасті і пластинчасті.

Автоматика може містити різний набір функцій, таких як: регулювання швидкості вентилятора, потужності калорифера або охолоджувача, захист від замерзання водяного калорифера, автоматичне перемикання режимів Обігрів/Охолодження, віддалене управління і ін.

Моноблочна система представляє набір вентиляційного обладнання в одному корпусі (моноблок). До моноблочним систем відносяться припливні і припливно-витяжні установки, які можуть включати в себе (в залежності від призначення) фільтр, вентилятор, калорифер або охолоджувач, шумоглушник, автоматику і т. д. В цілях енергозбереження в припливно-витяжних установках використовують рекуператори - пристрої, які використовують тепло повітря, що видаляється з приміщення повітря на нагрівання зовнішнього повітря, тим самим зменшуючи витрати енергії калорифера в зимовий час. В цілях регулювання вологості повітря можлива установка осушувачів або зволожувачів. Моноблочне обладнання набагато простіше в монтажі, має компактні розміри, рівень шуму таких установок за рахунок шумоизолированного корпусу набагато нижче, ніж набірних.

В якості матеріалів вентиляційних систем використовуються повітроводи, регулююча арматура і повітророзподільні (повітрозабірні пристрої.

Повітропроводи можуть представляти собою розгалужену мережу і призначені для транспортування повітря по будівлі до конкретного приміщення. За типом перетину діляться на круглі і прямокутні. За матеріалом виготовлення розрізняють сталеві, поліпропіленові й пластикові. Також при приєднанні до воздухораспределительным пристроїв можуть застосовуватися гнучкі повітроводи. З метою заощадження тепла, захисту від загоряння, запобігання виникнення конденсату та захисту від шуму застосовується ізоляція повітроводів.

Регулююча арматура необхідна для регулювання витрати повітря на різних ділянках мережі, перенаправлення чи змішування потоків повітря (повітряні заслінки, дросель-клапани, шибери) і розрізняється за типом перерізу (круглі, квадратні), виконання (ручні і приводні), матеріалу і т. д.

Повітророзподільні (повітрозабірні) пристрої призначені для подачі або видалення повітря з приміщення. Розрізняються за типом (решітки, сопла, дифузори, щілинні пристрої тощо), форми (квадратні, круглі, прямокутні), можуть бути регульовані і нерегульовані.

В залежності від призначення будівлі вентиляція може мати суттєві відмінності. Кожна будівля має свої особливості проектування і розрахунку.

За призначенням будівлі поділяються на:

  • Цивільні:
-житлові (будинки квартирного типу, готелі, гуртожитки, інтернати і т. д.);

-громадські (навчальні, адміністративні, спортивні, видовищні, громадського харчування, побутового обслуговування, охорони здоров'я та відпочинку тощо);
  • Промислові (виробничі, сільськогосподарські, енергетичні, складські тощо).

У житлових будинках найчастіше передбачається природна вентиляція з неорганізованим припливом і організованою витяжкою через ванни, санітарні вузли і кухні. У готелях високої категорії передбачається вже механічна система вентиляції з підігрівом припливом, який подається на номери і витягується через санітарні вузли, в літній час передбачається охолодження повітря. Розрахунок повітрообміну проводиться згідно кратності повітря приміщень.

вентиляция в промышленной отраслиДля вентиляції громадських будівель використовують загальнообмінні та місцеві системи вентиляції для всіх типів. У залах з великим кількістю людей, повітрообмін розраховується за тепло - і влагоизбыткам в залежності від кількості місць.

На підприємствах громадського харчування
слід враховувати, що повітря з кухонь не повинен перетікати в зали ресторанів. У приміщенні кухонь, крім загальнообмінної, повинна передбачатися місцева витяжна вентиляція – місцеві відсмоктувачі від кухонного обладнання з обов'язковою установкою фільтрів і жировловлювачів. Витрата повітря розраховують за нормами тепловиділень для технологічного устаткування з урахуванням коефіцієнтів завантаження і одночасності роботи.

Особливістю оздоровчо-лікувальних будівель
є підвищені вимоги до параметрів повітря і високий клас очищення повітря, а також поділ вентиляції на технологічні зони з неприпустимістю перетікання повітряних мас з "брудних" зон «чисті» і «дуже чисті» (операційні, пологові палати тощо) Зволоження повітря допускається тільки парове.

В басейнах передбачається припливно – витяжна вентиляція з осушенням повітря, основними завданнями якої є підтримання температурного режиму, видалення зайвої вологи, запобігання появі конденсату, недопущення протягів. Повітрообмін розраховується за кількістю відвідувачів.

Вентиляція промислових будівель залежить від характеру виробництва та особливостей технологічних процесів і вирішує такі завдання, як: нейтралізація зайвої теплоти, видалення шкідливих і вибухонебезпечних газів, підвищена запиленість в робочій зоні, а також газо - і тепловиділення від людей, що займаються важкою працею. Для цих цілей використовується різні види вентиляційних рішень, такі як: повітряні душі, повітряні оазиси, витяжні шафи, бортові відсоси, всмоктувальні панелі, зональна вентиляція і т. д.

(!) У наш час, коли ціни на енергоресурси дуже високі величезне значення набуває енергозбереження. Весь цивілізований світ давно ставить своєю метою, у тому числі при проектуванні інженерних систем, економію енерговитрат на обігрів приміщень. У разі вентиляції це питання не менш актуальне. Адже основний принцип вентиляції складається в циркуляції повітря і заміні старого повітря на новий. Природно, в зимовий час зовнішнє повітря потрібно нагріти перед подачею в приміщення. А повітря відпрацьований (нагрітий) викидається назовні. Таким чином, ми викидаємо гроші на вітер практично в буквальному сенсі. Так чому б не використати це тепло? Для цього існують два методу. Рециркуляція і рекуперація.

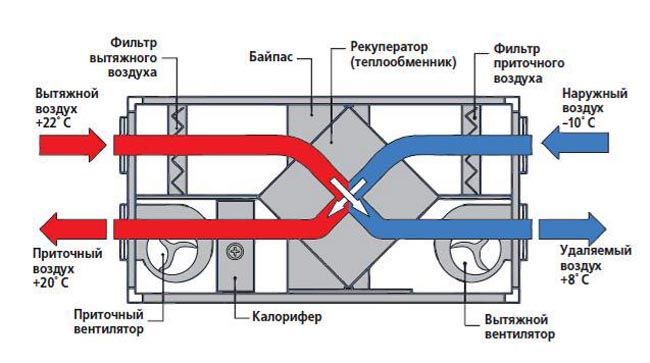

вентиляция с рекуперацией теплаРециркуляцією називається повний або частковий повернення в приміщення повітря, що видаляється системою вентиляції, тобто повторне його використання з метою енергозбереження. Особливо ефективна ця схема в системах з постійною витратою повітря. Застосовується рециркуляція тільки для тих приміщень, де концентрація шкідливих і токсичних домішок, хвороботворних бактерій і грибків відповідає санітарно-гігієнічним нормам і не перевищує ГДК. Заборонено використання рециркуляції з приміщень з підвищеною вибухо - та пожежонебезпечністю (клас А та Б), систем місцевих відсмоктувачів і т. д. Схеми рециркуляції можуть бути різні.

Рекуперація
передбачає енерговіддачу тепла відпрацьованого повітря. Відбувається це за допомогою спеціальних теплоутилізаторів – рекуператорів, в яких потоки припливного і витяжного повітря перетинаються через стінку, що розділяє їх, не стикаючись. При цьому тепло відпрацьованого витяжного повітря передається холодному припливному повітрю і далі, якщо це необхідно, догрівається в калорифері і подається в приміщення з необхідними по нормам температурою. Рекуператори розрізняють за схемою відносного руху теплоносіїв — протиточні, перехресні, прямоточні та ін; по конструкції — трубчасті, пластинчасті, ребристі, оребрені пластинчасті теплообмінники типу ОПТ та ін; за матеріалом виготовлення — металеві, мембранні, пластикові та ін.

(!) Системи вентиляції з рециркуляцією і рекуперацією тепла дозволяють відмовитися від опалення у перехідний період і знизити витрати на нагрівання зовнішнього повітря в холодну пору року. Застосування енергозберігаючих систем дозволяє заощадити до 90% енергії.

Вентиляція – це досить складна інженерна система. Правильна робота системи вентиляції залежить від грамотного розрахунку, підбору відповідного обладнання, дотримання всіх норм проектування і пуско-налагодження системи, а також від своєчасного сервісного обслуговування. Доцільність підбору того чи іншого виду вентиляційного обладнання визначається, виходячи з розрахунку, інженером-проектувальником з урахуванням побажання замовника та економічної доцільності. Будь-яка інженерна система, і вентиляція не виняток, має багато тонкощів і вимагає ґрунтовних знань, досвіду проектування і монтажу. Недостатньо прочитати медичний довідник, щоб лікувати людей. Теж саме і з вентиляцією. Не намагайтеся створити її самі, довіртеся професіоналам!
