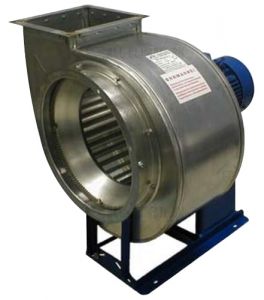

Відцентровий вентилятор ВЦ 4-70-4 (0,18 / 1000) ВЗ вибухонебезпечного виконання - загальні характеристики

Застосування даної моделі вентилятора актуально для систем, які працюють з газоподібними речовинами агресивного характеру, а також газоподібними домішками, схильними до небезпеки вибуху.

Згідно ПУЕ («Правил влаштування електроустановок»), використання даного вентилятора регламентовано для систем, в яких виконується переміщення газоподібних сумішей вибухонебезпечного характеру, що відносяться до категорій 1 і 2 в групах Т1, Т2, Т3. При цьому, дані домішки і речовини не повинні надавати корозійного або іншого подібного впливу на матеріал конструкції вентилятора, а також знижувати бар'єр стійкості його конструкції до даних впливів.

Конструктивне виконання та експлуатація вентилятора виконується відповідно до ТУ У 29.2-00909779-001-2002.< / p>

В основі вентилятора застосовується робоче колесо, яке обертається під дією сил відцентрового характеру. Виконання вентилятора може бути право- і лівостороннім (відповідно до напрямку руху робочого колеса).

Найчастіше вентилятор ВЦ 4-70-4 (0,18 / 1000) ВЗ застосовується в таких системах і установках: < / span>

• Холодильні;
• Кондиционирующие;
• Вентиляційні
• Виробничі;
• Санітарно-виробничі
• Технологічні.

Виходячи з представлених основних вимог, для конструювання вентилятора застосовуються такі матеріали:

• Нержавіюча сталь;
• Алюмінієві сплави;
• Латунь (в якості матеріалу для конструювання допоміжних вставок).

Дані матеріали є вибухозахищеними, а також не сприяють появі іскріння в процесі роботи вентилятора, що також особливо важливо для застосування даних пристроїв з агресивними речовинами з вибухонебезпечними характеристиками.

Додатково комплектація вентилятора виконується двигуном 4ВР63А6 з захистом від вибуху (потужністю 0,18 кВт і з частотою обертів вала 1000 об / хв ). Згідно з першим типом виконання вентилятора, під'єднання двигуна до конструкції вентилятора виконується з використанням вала двигуна.

Умови застосування вентилятора ВЦ 4-70-4 (0,18 / 1000) ВЗ

Згідно зі встановленими (описаним вище) вимогам, застосування вентилятора можливо в умовах клімату категорії У3 (помірний).

При цьому, варто виділити основні параметри експлуатації:

• Температура повітря в робочому приміщенні в діапазоні -40 ... + 40 ° С;
• Максимальний показник температури газо-повітряної або газової суміші в системі 80 ° С;
• Максимально допустимий масове кількість пилу і волокон в суміші 100 мг / м ^3.

Виняток у застосуванні вентилятора ВЦ 4-70-4 (0,18 / 1000) ВЗ:

• У системах і установках, в яких виконується нагрів переміщуються домішок до температури, що перевищує температуру їх самозаймання;< / li>
• У системах і установках, які забезпечують вплив зайвого тиску на переміщуване агресивне чи вибухонебезпечну речовину;
• У разі наявності у складі домішок, які здатні до самовибуху;
• При наявності речовин і домішок з додатковим киснем;
• У разі наявності в переміщуваної суміші вибухонебезпечних частинок пиловий структури.

Схема установки корпусу вентилятора ВЦ 4-70-4 (0,18 / 1000) ВЗ

Вказано вид з боку всмоктування суміші.

ПР - вентилятор з колесом правого обертання;

ЛЕВ - вентилятор з колесом лівого обертання.

Особливості конструкції та роботи вентилятора ВЦ 4-70-4 (0,18 / 1000) ВЗ

Вентилятор конструктивно складається з таких основних частин, як корпус, станина, колектор, робоче колесо, електродвигун.

Основні елементи конструкції вентилятора виконуються з таких вибухозахищених матеріалів як сплави алюмінію і нержавіюча сталь.

Важливим моментом в конструкції вентилятора є попередження появи іскріння, яке є неприпустимим для роботи з вибухонебезпечними речовинами. Тому в конструкції передбачено застосування вставок з латуні, яка не є іскристим матеріалом.
