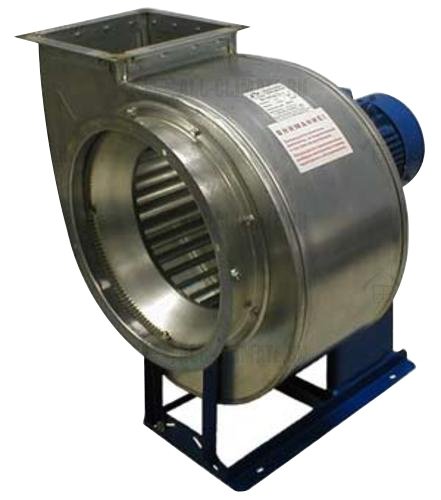

Вибухозахищений вентилятор низького тиску ВЦ 4-70-2,5 (1,1/3000) ВЗ - застосування і загальне призначення

В силу вибухонебезпечного виконання, даний пристрій застосовується в установках і контурах, які працюють з газоподібними речовинами, що мають у своєму складі домішки елементів вибухонебезпечного характеру.

Вентилятор моделі ВЦ 4-70-2,5 (1,1/3000) ВЗ призначений для застосування в системах, переміщують газоподібні і газо-повітряні суміші з наявністю вибухонебезпечних складових, які відносяться до категорій 1 та 2 груп Т1, Т2, Т3, виходячи з «Правил влаштування електроустановок» (ПУЕ). Також, згідно загальним вимогам, робоча речовина не повинно викликати підвищення впливу корозії на матеріали, які використовуються в конструкції вентилятора.

Актуальним є застосування вентилятора ВЦ 4-70-2,5 (1,1/3000) ВЗ в таких системах, які встановлені в приміщеннях з наявністю вибухонебезпечних газів:

• Вентиляційні;
• Кондиционирующие;
• Виробничі;
• Технологічні.

Конструювання вентилятора виконується відповідно до стандарту ТУ У 29.2-00909779-001-2002.

Для виготовлення вентилятора застосовується сплав алюмінію, який є стійким у застосуванні з агресивними речовинами, здатними до вибуху. Також вентилятор оснащується відповідним електродвигуном із захистом, марки 4ВР71В2 з показником потужності 1,1 кВт і частотою обертів вала 3000 об / хв.

Всмоктування газової суміші виконується однобічно. Робоче колесо може обертатися в праву, а також в ліву сторону.

Вентилятор сконструйований згідно з першою схемою виконання - приєднання застосовуваного електродвигуна виконується за допомогою валу.

Умови експлуатації вибухозахищеного вентилятора ВЦ 4-70-2,5 (1,1/3000) ВЗ

Експлуатація вентилятора можлива при загальних умовах клімату категорії У3:

• Діапазон температури повітря робочого приміщення -40 ... + 40 ° С;
• Температура переміщуваного речовини не перевищує 80 ° С;
• Максимальна становить кількість пилових і волоконних домішок у суміші 100 мг/м^3.

Обмеження до використання вентилятора ВЦ 4-70-2,5 (1,1 / 3000) ВЗ:

• Виключається застосування даного пристрою з системами та обладнанням, яке може забезпечити нагрів переміщуваної вибухонебезпечної суміші до температури, що перевищує точку її самозаймання ;
• Виключається можливість застосування вентилятора в установках, в яких робоча речовина постійно перебуватиме під впливом підвищеного тиску;
• Не допускається робота вентилятора із сумішами, що мають у складі домішки, які можуть вибухати;
• Виключається ймовірність застосування речовин, які мають у складі додатковий кисень;
• Не допускається застосування вентилятора в роботі з сумішами газів, у складі яких є вибухонебезпечні пилові частинки.

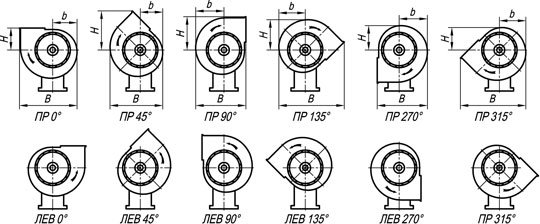

Схема розміщення корпусу вентилятора ВЦ 4-70-2,5 (1,1/3000) ВЗ

Вказано вид з боку всмоктування суміші.

ПР - вентилятор з колесом правого обертання;

ЛЕВ - вентилятор з колесом лівого обертання.

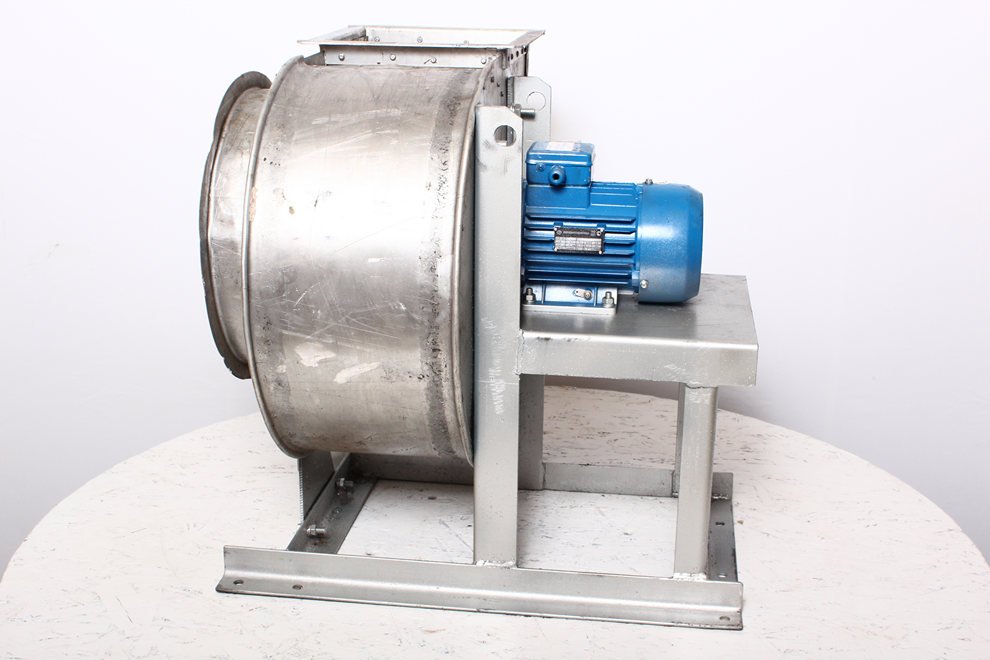

Особливості конструкції та роботи вентилятора ВЦ 4-70-2,5 (1,1/3000) ВЗ

Основними елементами конструкції вентилятора є:

• Станина;
• Електродвигун;

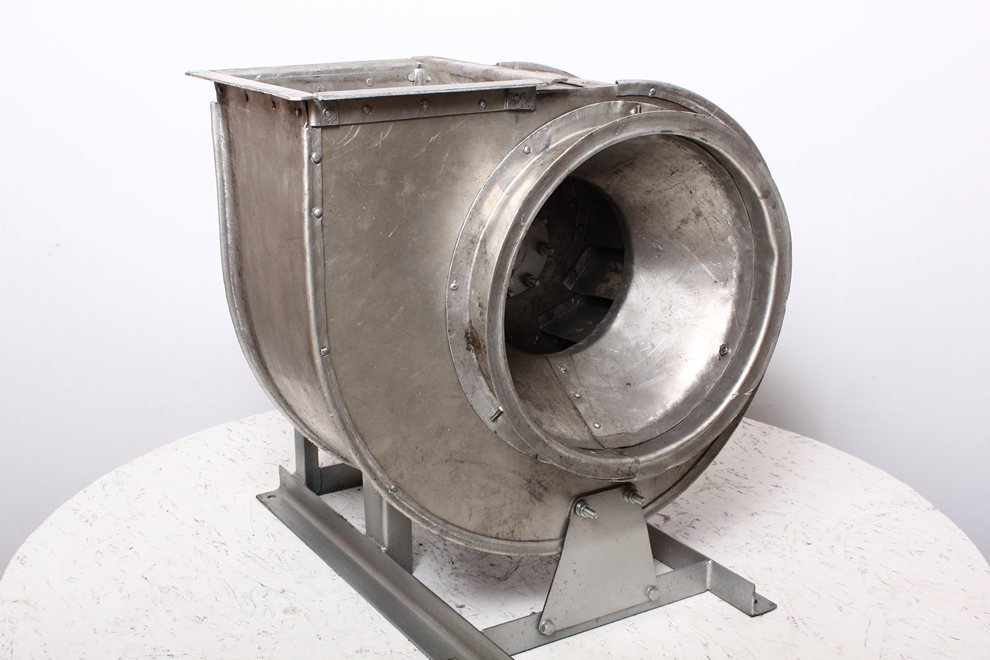

• Спиралевидний корпус;
• Робоче колесо;
• Колектор.

Конструкція вентилятора складається з вибухозахищених алюмінієвих сплавів.

Станина утримує на собі корпус вентилятора, а також приєднує електродвигун за допомогою використання валу. Конструкція станини зварна. У підставі також обладнані отвори, які дозволяють виконати монтаж вентилятора на його робочу поверхню, із застосуванням виброизоляторов.

Робоча суміш подається до вентилятора за допомогою вхідного патрубка. У патрубку встановлюється колектор. Колектор можна переміщати по його осі, тим самим регулюючи ширину перекриття воздуховода, і змінюючи кількість подачі газоподібного речовини до робочого колеса. Колектор має конусоподібну форму.

Від колектора суміш передається до робочого колеса, яке обертається із застосуванням сил відцентрового характеру. Конструкція колеса включає в себе передній і задній диски, з'єднані маточиною. Захоплення повітря і його подальше переміщення в корпус під тиском забезпечується за допомогою 12 лопаток, які розміщені на колесі радіально. Лопатки відігнуті назад, що дозволяє ефективно захопити переміщувану масу, і під прямим кутом в радіальному напрямку вивести її в корпус - равлика.

З корпусу в системний канал робоча суміш переміщується через вихлоп вентилятора.

З метою уникнення процесу іскріння, в конструкції вентилятора застосовуються латунні вставки. Це, безсумнівно, є важливим показником за умови застосування вентилятора в середовищі з наявністю газів вибухонебезпечного характеру.
