ВВД-5 (1,5/1500)

У нас цены настолько низкие
что их пришлось убрать. Звоните!

В наявності
Порівняти
Запит ціни
Запитати про ціну
ВВД-5 (1,5/1500)
Ім'я*
Телефон*
Час дзвінка*
Повідомлення
Код з картинки*
CAPTCHA
Артикул: -
(0)

Вентилятор, що забезпечує вентиляцію простору в житлових і промислових приміщеннях.

  • Потужність електродвигуна - 1,5 кВт;
  • Частота обертів вала двигуна - 1500 об / хв;
  • Продуктивність - 2 тис. м 3/ год;
  • Повний тиск - 1050 Па.
Характеристики
Производитель Украинские
Производство Украина

Загальні характеристики вентилятора ВВД-5 (1,5 / 1500)

ВВД-5 (1,5 / 1500) - радіальний вентилятор високого тиску, застосовуваний для очищення повітря в приміщеннях промислового і житлового типу, а також для забезпечення переміщення повітряних газових мас в кліматичних, технологічних, санітарних та інших системах.

Вентилятор може працювати як в режимі всмоктування, так і в режимі нагнітання повітря. Всмоктування суміші газів і повітря проводиться в односторонньому напрямку.

Функціонування вентилятора ВВД-5 (1,5 / 1500) застосовує в основі відцентрове обертання робочого колеса.

Конструювання і підбір необхідних матеріалів зіставляється з вимогами ТУ 27-32-2148-77.

Вентилятор даної моделі, залежно від матеріалу, з якого буде виконана його конструкція, може бути загальнопромисловим або вибухозахищеним.

Матеріали в конструкції ВВД-5 (1,5 / 1500)

Корпус та елементи вентилятора можуть бути сформовані з таких матеріалів, на вибір користувача (залежно від бажаного типу вентилятора):

  • Вуглецева сталь;
  • Нержавіюча сталь;
  • Різнорідні метали.

Що стосується властивостей вентилятора - пристрої, сконструйовані з вуглецевої сталі, є загальнопромисловими і застосовуються в неагресивних і невибухонебезпечних середовищах. Вентилятори, виконані з нержавіючої сталі і різнорідних металів - мають підвищену стійкість до впливу корозії, і можуть застосовуватися в приміщеннях і системах з наявністю в повітрі газів вибухонебезпечного характеру.

Переваги вентилятора ВВД-5 (1,5 / 1500)

  • Простота конструкції і застосування;
  • Компактність;
  • Надійність і міцність;
  • Безпека;
  • Широкий діапазон регулювання параметрів - продуктивність, напрямок обертання колеса;
  • Простота приєднання повітропроводів за допомогою фланців;
  • Широкі можливості застосування.

Основні функції і сфери застосування вентилятора ВВД-5 (1,5 / 1500)

Застосування вентилятора актуально для таких систем і типів пристроїв:

  • Обладнання для вентиляції елеваторів і простору шахт;
  • Вентиляція промислових і житлових приміщень;
  • Системи кондиціонування промислового типу;
  • Системи опалення із застосуванням повітря;
  • Сушильні печі та агрегати;
  • Системи санітарного спрямування;
  • Інші технологічні та промислові установки.

Застосування вентилятора ВВД-5 (1,5 / 1500) практично не прив'язується до конкретного типу системи. Головне - щоб система і переміщуване в ній робоча речовина відповідало поставленим вимогам і характеристикам відносно правил експлуатації вентилятора.

Основними функціями вентилятора ВВД-5 (1,5 / 1500) є:

  • Подача повітря в систему або агрегат, що в підсумку сприяє нормальному протіканню технологічного процесу (сушка, згоряння і т п.) ;
  • Сприяння активному переміщенню повітряних мас і, як наслідок - вентиляції робочого простору (яким може бути як виробниче або житлове приміщення, так і простір будь-якої технологічної установки).

Параметри експлуатації вентилятора ВВД-5 (1,5 / 1500)

  • Робочий діапазон температур -40 ... + 40 ° С;
  • Помірні кліматичні умови (група клімату У3, з категорією розміщення робочого простору 3 згідно ГОСТ);
  • Максимальна кількість пилу в робочому просторі 150 мг / м 3;< / li>
  • Максимальний допустимий рівень вібрації конструкції вентилятора в процесі роботи 5 мм / с.

Вимоги до робочої газоподібної суміші

  • Чи не липкий склад і відсутність липких домішок;
  • Відсутність частинок довгих волокон у складі;
  • Максимальний показник температури суміші 80 ° C (для загальнопромислового виконання вентилятора).

Схема розміщення і повороту корпусу вентилятора ВВД-5 (1,5 / 1500)

На схемі представлений вид вентилятора з боку всмоктування робочої суміші.

Позначення:

  • ПР - вентилятори правого обертання;
  • Л - вентилятори лівого обертання.

Розміщення (1,5/1500)

Конструкція і принцип роботи вентилятора ВВД-5 (1,5 / 1500)

Вентилятор виконується згідно муфтової (першої) схемою виконання. При такій схемі забезпечується установка робочого колеса вентилятора безпосередньо на вал застосовуваного в комплекті електродвигуна.

Основні конструктивні елементи вентилятора, при такій необхідності, можуть бути замінені. Даний випадок може стати актуальним, коли, наприклад, будуть потрібні інші параметри роботи системи - велика потужність, поява вибухонебезпечних домішок і т п. Користувач може виконати заміну елемента на той, який буде більш підходящим згідно з його основними характеристиками.

Вентилятор ВВД-5 (1,5 / 1500) складається з таких основних елементів:

  • Корпус;
  • Вхідний патрубок;
  • Робоче колесо;
  • Колектор;
  • Електродвигун;
  • Вузол підшипників;
  • Станина.

Електродвигун

Для підключення вентилятора до мережі електроживлення застосовується клемна колодка. Запуск в роботу забезпечується застосуванням трифазного електродвигуна потужністю 1,5 кВт і частотою обертів вала 1500 оборотів в хвилину (загальнопромислового або вибухонебезпечного виконання, в залежності від виконання вентилятора).

Вхідний патрубок та робоче колесо

Суміш газів надходить до вентилятора через вхідний патрубок. Звідси речовина потрапляє до робочого колеса. Робоче колесо вентилятора обертається під дією відцентрових сил (в праву або ліву сторону, в залежності від виконання колеса). Радіально колесо оснащене 12-ма лопатками, загнутими назад. Лопатки захоплюють суміш газів і під тиском переміщують її по корпусу вентилятора. Також варто відзначити, що кут нахилу лопаток підібраний, щоб суміш переміщалася одним потоком, в єдиному напрямку.

Корпус

Корпус вентилятора ВВД-5 (1,5 / 1500) має спиралевидную форму, подібну равлику. Усередині корпусу розміщується робоче колесо. Конструкція корпусу виконана зварним способом з листового матеріалу. Виведення суміші газів проводиться за допомогою вихлопного отвору.

Колектор

Від вихлопу корпусу уловлювання газів виконує колектор. Колектор виконує відведення суміші в робочий простір або ж канали застосовуваної системи. Установка його в конструкцію виконана за допомогою фланців.

Корпус вентилятора ВВД-5 (1,5 / 1500) з електродвигуном і внутрішніми елементами встановлюється на зварної станини.

Станина

Станина (рама) біля основи має отвори, за допомогою яких здійснюється монтаж конструкції вентилятора на фундамент або робочу поверхню (у тому числі, можна виконати закріплення на віброізолятори). Кріплення виконується із застосуванням монтажних болтів.

Характеристика

Значення

Номер виконання

1

Тип електродвигуна

АИР80B4

Потужність електродвигуна, кВт

1,5

Частота обертання вала двигуна, об/хв

1500

Повний тиск, Па

1050

Продуктивність, тис. м3/год

2

Гранично-допустима температура газових сумішей, °С

+80

Гранияна концентрація бруду та пилу, мг/м3

150

Допустима вибрація вентилятора, мм/с

5

Діапазон температур для експлуатації, °С

-40…+40

Маса вентилятора, кг

169,5

Акустичні характеристики вентилятора ВВД-5 (1,5/1500)

Номер виконання

Кількість обертів вала за хвилину , хв-1

Значення Lpi, дБ в октавних смугах f, Гц

Lpa,
дБА

63

125

250

500

1000

2000

4000

8000

1

1395

78

81

82

85

80

76

72

64

86

2850

86

88

97

98

101

96

92

88

104

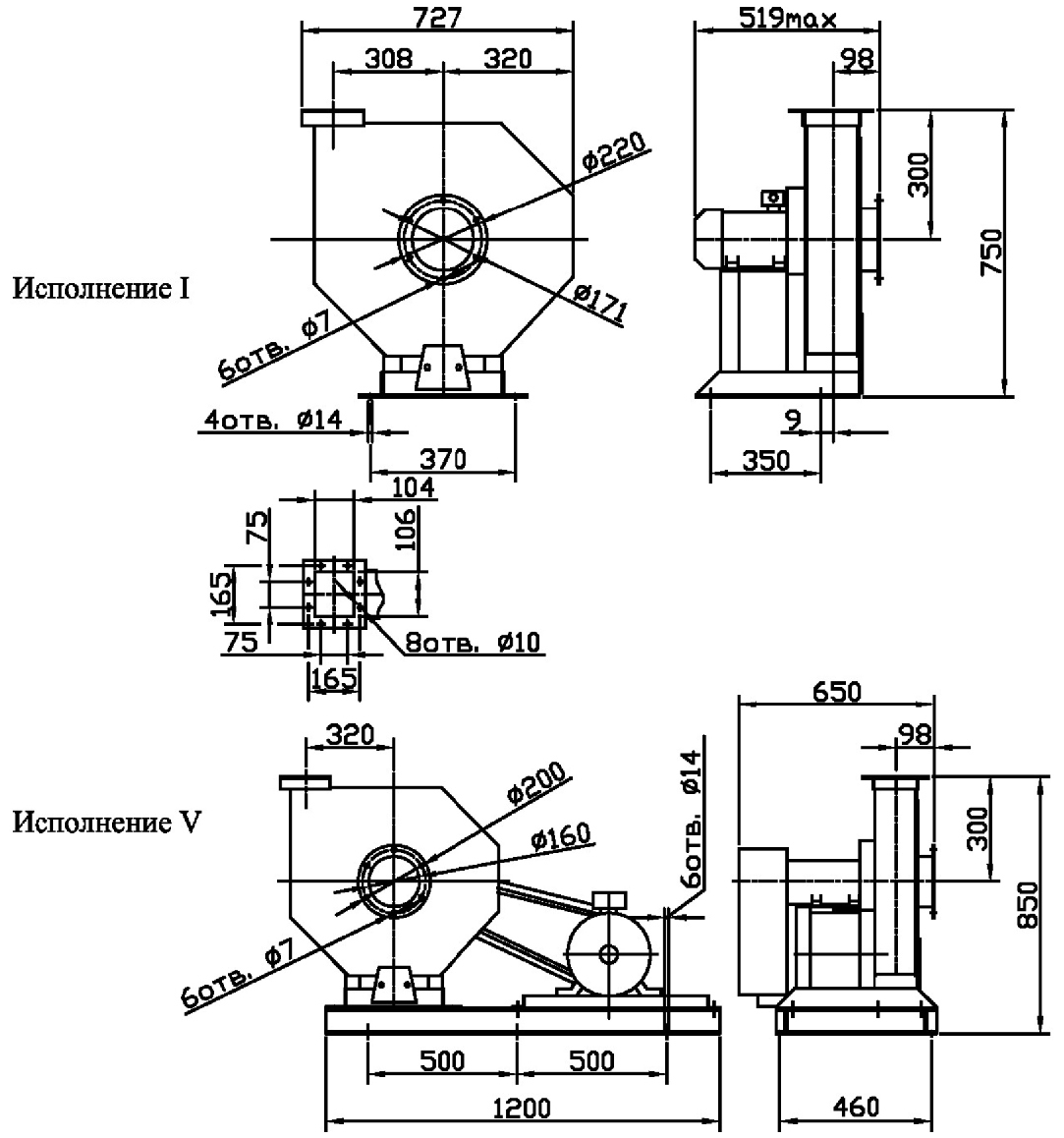

Габарити (1,5/1500)

Позначення:

  • Pv - повний тиск, Па;
  • Q - продуктивність, тис. м3/ год;
  • Ny - настановна потужність, кВт;
  • n - частота обертання робочого колеса, об/хв;
  • ŋ - ККД.
    Аеродинамічні характеристики (1,5/1500)
