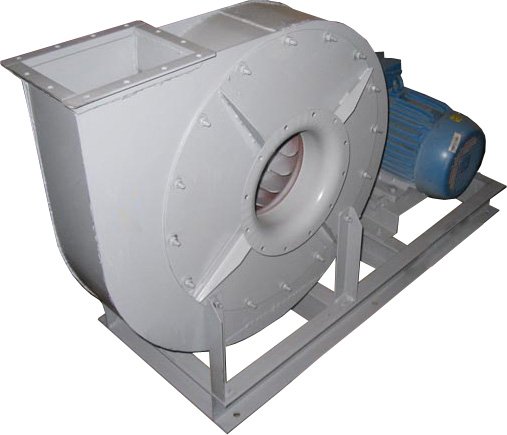

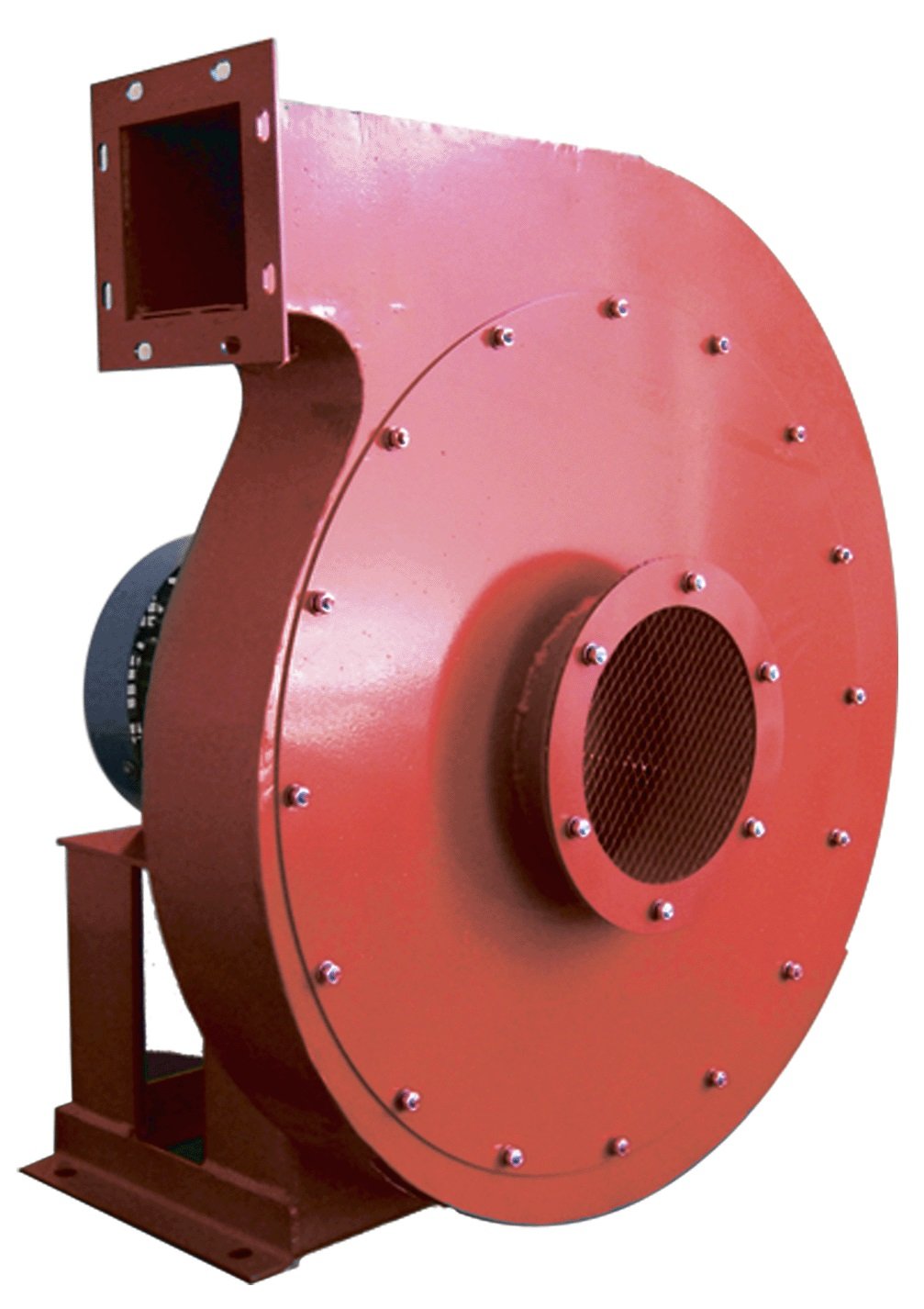

ВВД-6,3 (11,0/1500)

У нас цены настолько низкие
что их пришлось убрать. Звоните!

В наявності
Порівняти
Запит ціни
Запитати про ціну
ВВД-6,3 (11,0/1500)
Ім'я*
Телефон*
Час дзвінка*
Повідомлення
Код з картинки*
CAPTCHA
Артикул: -
(0)

Вентилятор, застосовуваний у кліматичних та інших типах систем.

  • Потужність електродвигуна - 11,0 кВт;
  • Частота обертів вала двигуна - 1500 об / хв;
  • Продуктивність - 5 тис. м 3/ год;
  • Повний тиск - 1400 Па.
Характеристики
Производитель Украинские
Производство Украина

Загальні характеристики вентилятора ВВД-6,3 (11,0 / 1500)

ВВД-6,3 (11,0 / 1500) - вентилятор високого тиску, який працює із застосуванням сил відцентрового характеру . Найчастіше даний вентилятор застосовується в системах і спільно з обладнанням самих різних напрямків. Актуальним є застосування в сушильних печах і елеваторах, в шахтах для забезпечення вентиляції, а також в промислових і технологічних напрямках.

Зручним є те, що крім всмоктування вентилятор може також виконувати нагнітання повітря. Переміщення робочої суміші в вентиляторі виконується в односторонньому напрямку.

Вентилятор, залежно від застосовуваного в конструкції матеріалу, може бути загальнопромисловим або ж вибухозахищеним. Матеріали та правила конструювання вентилятора зіставляються згідно умов ТУ 27-32-2148-77.

Матеріали, застосовувані в конструкції ВВД-6,3 (11,0 / 1500)

Для конструювання вентилятора ВВД-6,3 (11,0 / 1500) застосовуються такі матеріали (з отриманими в результаті властивостями вентилятора):

  • Вуглецева сталь - загальнопромислове виконання;
  • Нержавіюча сталь - вибухозахищене виконання;
  • Різнорідні метали - вибухозахищене виконання.

Також вентилятори, в конструкції яких застосовується нержавіюча сталь і різнорідні метали, мають підвищений ступінь стійкості до дії корозії.

Переваги вентилятора ВВД-6,3 (11,0 / 1500)

  • Проста і компактна конструкція;
  • Надійні та міцні з'єднання;
  • Безпека у застосуванні;
  • Можливість регулювання частоти обертання робочого колеса;
  • Прості з'єднання для використання патрубків;
  • Широкий спектр застосування вентилятора.

Напрямки використання вентилятора ВВД-6,3 (11,0 / 1500) і його основні функції

Вентилятор часто застосовується з такими типами систем і устаткування:

  • Шахти і елеватори - для забезпечення вентиляції повітря;
  • Житлові приміщення та промислові будівлі - для систем вентиляції та кондиціонування;
  • Опалювальні системи із застосуванням повітря;
  • Пристрої для сушіння та сушильні печі;
  • Санітарно-виробничі системи;
  • Технологічні системи і установки.

Застосування вентилятора ВВД-6,3 (11,0 / 1500) практично не прив'язується до конкретного типу системи. Головне - щоб система і переміщуване в ній робоча речовина відповідало поставленим вимогам і характеристикам відносно правил експлуатації вентилятора.

Незалежно від системи, в якій встановлений вентилятор, ВВД-6,3 (11,0 / 1500) виконує дві основні функції:

  • Забезпечує активну подачу повітря або газів той чи інший агрегат або систему для збільшення ефективності проходження робочого процесу (наприклад, повне згоряння палива при роботі сушильних апаратів);
  • Забезпечує активізацію переміщення повітряної маси в приміщенні, для виконання ефективної вентиляції приміщення або простори робочої установки (наприклад, елеватора). < / span>

Умови експлуатації вентилятора ВВД-6,3 (11,0 / 1500)

  • Діапазон температури робочого приміщення або простори -40 ... + 40 ° С;
  • Кліматичні умови помірного типу (клімат групи У3, при категорії розміщення робочого приміщення 3 згідно ГОСТ);< / li>
  • Максимальна об'ємна частина пилу в робочому просторі 150 мг / м 3;
  • Максимальний допустимий рівень вібрації конструкції вентилятора в процесі роботи 5 мм / с.

Характеристики переміщуваної вентилятором газової суміші

  • Відсутність липких домішок у загальному складі;
  • Відсутність частинок довгих волокон;
  • Максимальна температура суміші 80 ° C (для загальнопромислового типу виконання вентилятора).

Схема розміщення і повороту корпусу вентилятора ВВД-6,3 (11,0 / 1500)

На схемі представлений вид вентилятора з боку всмоктування робочої суміші.

Позначення:

  • ПР - вентилятори правого обертання;
  • Л - вентилятори лівого обертання.

Розміщення (11,0/1500)

Опис конструкції і принцип роботи вентилятора ВВД-6,3 (11,0 / 1500)

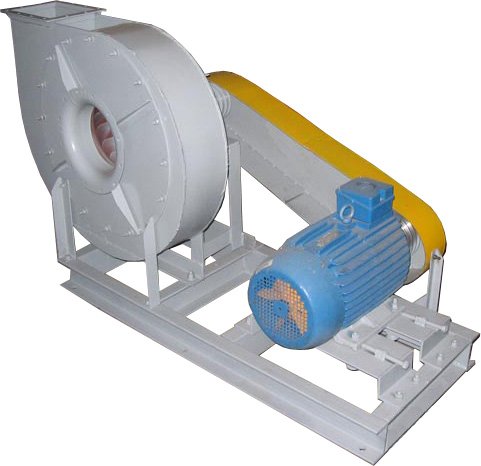

Вентилятор виконується згідно клинопасової (п'ятої) схеми виконання. При такій схемі забезпечується установка робочого колеса вентилятора і його з'єднання з електродвигуном за допомогою застосування клинопасової передачі.

Основні елементи конструкції вентилятора ВВД-6,3 (11,0 / 1500):

  • Корпус;
  • Вхідний патрубок;
  • Робоче колесо;
  • Колектор;
  • Електродвигун;
  • Вузол підшипників;
  • Станина.

Перевагою конструкції є те, що всі вищевказані елементи можуть бути замінені і в цілому підібрані індивідуально, для забезпечення необхідних робочих параметрів, які підійдуть для певного типу системи та умов її експлуатації.

Електродвигун

Для запуску вентилятора в роботу застосовується асинхронний трифазний двигун з показником потужності 4 кВт і частотою обертів вала 1500 оборотів в хвилину (для загальнопромислового застосування - АІР, для вибухозахищеного - двигун з наявністю захисту від вибуху). Підключення вентилятора до мережі електроживлення виконується за допомогою клемної колодки.

Вхідний патрубок та робоче колесо

Спочатку газова суміш подається до вентилятора за допомогою вхідного патрубка, який приєднується за допомогою фланця. Далі суміш захоплюється лопатками робочого колеса. Робоче колесо обертається під дією відцентрових сил (в праву або ліву сторону, залежно від виконання). Лопатки колеса (у кількості 12 штук) виконані відігнутими назад і нахиленими під певним кутом. Таке виконання забезпечує ефективне загарбання повітря, зі створенням потрібного рівня тиску, щоб далі суміш газів була переміщена і виведена з корпусу в строгому односторонньому напрямку.

Корпус

Корпус ВВД-6,3 (11,0 / 1500) виконаний у формі спіралі, а тому також називається равликом. Конструкція його формується зварним способом з листового матеріалу (нержавіючої сталі, різнорідних металів або вуглецевої сталі). Корпус оснащений отвором, через яке виконується виведення газової суміші в систему або робочий простір.

Колектор

Для відведення газової суміші в систему на вихлопі корпусу встановлюється колектор. Кріплення його виконується із застосуванням фланцевого з'єднання з ущільненнями.

Станина

Для утримання конструкції вентилятора ВВД-6,3 (11,0 / 1500) на поверхні застосовується зварна рама - станина. З її допомогою також забезпечується закріплення електродвигуна. У підстави станини є спеціальні отвори для монтажу конструкції на поверхні і для закріплення її за допомогою монтажних болтів. Допускається установка вентилятора на площину, фундамент або на віброізолятори.

Характеристика

Значення

Номер виконання

5

Тип електродвигуна

АИР132М4

Потужність електродвигуна, кВт

11,0

Частота обертання вала двигуна, об/хв

1500

Повний тиск, Па

1400

Продуктивність, тис. м3/год

5

Гранично-допустима температура газових сумішей, °С

+80

Гранияна концентрація бруду та пилу, мг/м3

150

Допустима вибрація вентилятора, мм/с

5

Діапазон температур для експлуатації, °С

-40…+40

Маса вентилятора, кг

438

Акустичні характеристики вентилятора ВВД-5 (11,0/1500)

Номер виконання

Кількість оборотів вала за хвилину, хв-1

Значення Lpi, дБ в октавних смугахf, Гц

Lpa,
дБА

63

125

250

500

1000

2000

4000

8000

1

3000

89

92

97

102

103

99

97

92

107

5

2040

90

93

96

98

97

96

87

78

101

2045

92

95

98

100

99

98

89

80

103

2300

95

98

101

103

102

101

92

83

106

2600

94

87

100

103

105

104

103

95

109

Габариты (11,0/1500)

Позначення:

  • Pv - повний тиск, Па;
  • Q - продуктивність, тис. м3/ год;
  • Ny - настановна потужність, кВт;
  • n - частота обертання робочого колеса, об/хв;
  • ŋ - ККД.
    Аеродинамічні характеристики (11,0/1500)
