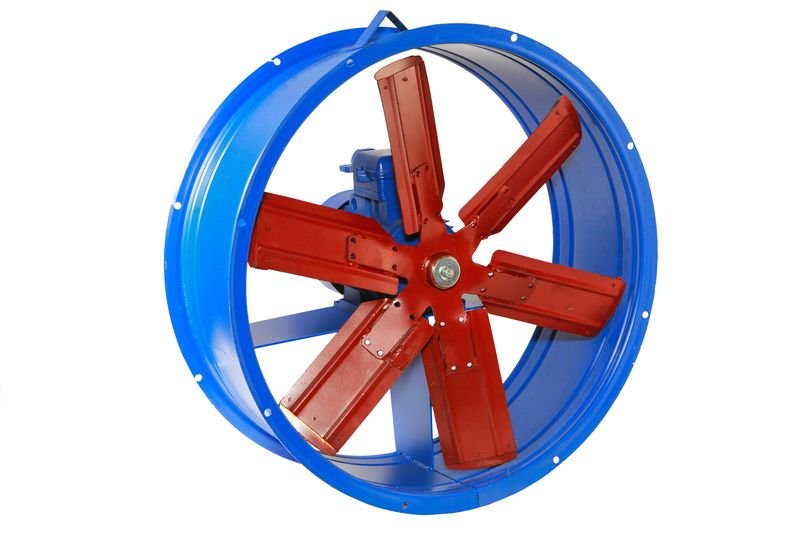

Осьовий вентилятор ВО-06-300-2,5 (0,18/1500)

Вентилятори осьові ВО-06-300-2,5 (0,18 / 1500) - базові характеристики і застосування

Промисловий осьовий вентилятор моделі (0,18 / 1500) серії ВО-06-300 типорозміру 2,5 найчастіше застосовується в напрямках промисловості, а також технологічних виробництв, і при цьому спеціально призначений для організації переміщення повітря в приміщенні, з домішками вибухонебезпечного пилу або газів. Така особливість забезпечена завдяки спеціальній конструкції вентилятора, яка створена з урахуванням діючих норм і правил з безпеки.

Відмінні параметри моделі:

• Потужність двигуна 0,18 кВт;
• Кількість обертів вала двигуна - 1500;
• Конструкція на основі першої схеми виконання (прямий привід) - робоче колесо встановлюється на валу двигуна вентилятора.

Вентилятор ВО-06-300-2,5 (0,18 / 1500) може застосовуватися також і в загальнопромислових просторах , але найбільш популярно його вибухозахищене і агресивно-стійке виконання.

Вентилятор ВО-06-300-2,5 (0,18 / 1500) - основні переваги

• Надійна конструкція, захищена від впливу агресивних і вибухонебезпечних речовин;
• Міцність і стійкість до зношування, що забезпечує якісне і довговічне застосування;
• Безпека в роботі, яка підтверджена і контролюється згідно норм та стандартів;
• Просте застосування і економічна робота;
• Оптимальна цінова категорія.

Напрями, в яких застосовуються вентилятори ВО-06-300-2,5 (0,18 / 1500)

Своє базове застосування дана модель вентиляторів знаходить на виробництвах і при протіканні технологічних процесів, в яких можливе (або є постійним) поява агресивною або вибухонебезпечного пилу (а також газів). Сюди включаються:

• Хімічне і нафтопереробне виробництво;
• Видобуток гірських порід і газу;
• Обробка металу і металургійні галузі;
• Виробництво технологічних матеріалів (пластика і т. п.);
• Інші напрямки, наприклад, господарське.

За допомогою осьового вентилятора ВО-06-300-2,5 (0,18 / 1500) можна забезпечувати переміщення повітря з агресивними домішками, а тому дані пристрої працюють практично в будь-якому напрямку, для якого наявність таких речовин в більшій чи меншій мірі актуально. Особливо часто вентилятори встановлюються спільно з робітниками установками. Популярно їх застосування з:

• Холодильних машин;
• Апаратами для сушіння;
• Системами та обладнанням для видалення диму;
• Станціями і агрегатами для технічного обслуговування;
• Зварювальними апаратами;
• Фарбувального обладнання.

Досить часто, крім виробництва, можна зустріти вентилятори ВО-06-300-2,5 (0,18 / 1500 ) на складах, де зберігаються лаки, фарби та інші будівельні матеріали хімічного складу, а також у фарбувальних і ремонтних цехах.

Експлуатаційні умови

• Заборонено роботу вентилятора у випадках, коли агресивна (вибухонебезпечна) складова перебуває під надлишковим тиском або нагріта до температури, яка перевищує температуру точки її займання;
• Максимальна кількість пилу в складі повітря або газу - 10 мг / м; ³
• Рекомендовано переміщення вентилятором пилових частинок розміром Допустима робота пристрою в умовах помірного клімату, при температурах навколишнього простору -40 ° С ... + 40 ° С;
• Також можна застосовувати вентилятор при температурі простору до + 45 ° С, при тропічному кліматі;
• Розміщувати вентилятор, згідно ГОСТ, слід по категорії 2 або 3 (в приміщенні або під навісом), але також допустима установка по 1 категорії (у відкритому вуличному просторі, але з дотриманням заходів щодо забезпечення захисту електродвигуна від опадів і подібних явищ атмосфери і зовнішніх впливів);
• Робоча вібрація конструкції вентилятора не повинна перевищувати 5 мм / с (а якщо з якихось причин її рівень вище, варто виконати монтаж вентилятора на віброізолятори).

Матеріали в конструкції вентилятора

Підбір конструктивного матеріалу для даної моделі вентилятора виконується відповідно до вимог та норм стандарту ТУ У 29.2-00909779-004-2010 . Підбираються матеріали відповідають тим чи іншим характеристикам пристрою, і користувач може вибрати той варіант, який буде найбільш підходящим в застосуванні і за іншими параметрами:

• Високоміцна легована вуглецева сталь (забезпечує застосування вентилятора в загальних умовах, а також при критично низьких температурах);
• Високоміцний алюміній, а також алюмінієві сплави (для формування вибухозахищеної конструкції);
• Кілька різнорідних металів (також вибухозахищене виконання);
• Нержавіюча сталь (стійка до корозії і впливу агресивних речовин і кислот конструкція).

Будь-які деталі Ви зможете обговорити з фахівцем нашої компанії, завдяки чому точно визначитеся, який саме тип вентилятора буде необхідний для Вас.

Конструкція ВО-06-300-2,5 (0,18 / 1500)

Конструкція вентилятора формується згідно з нормативом ДНАОП 0.00-1.18-98 "Правила будови, виготовлення, монтажу, ремонту і безпечної експлуатації вибухозахищених вентиляторів ".

Базовий комплект вентилятора ВО-06-300-2,5 (0,18 / 1500) включає такі деталі: < / span>

• Корпус;
• Колектор;
• Робоче колесо;
• Двигун;
• Станина.

Корпус вентилятора

Форма корпусу подібна циліндру. Усередині нього розташовуються основні робочі елементи вентилятора. Також стінки корпусу - обтічні, завдяки чому газо-повітряна суміш переміщається безперешкодно і в єдиному напрямку. Для подачі повітря в корпус застосовується вхідний патрубок - його закріплення до циліндра виконується за допомогою фланцевого з'єднання на поверхні корпусу. Сам циліндр встановлюється на зварної станини.

Робоче колесо

Робоче колесо вентилятора має в конструкції основний диск, на поверхні якого розміщено три лопатки. Краї лопаток загнуті назад - така особливість не дозволяє накопичуватися небезпечним і агресивних речовин (лопатки самоочищаються від пилу в процесі обертання робочого колеса). Напрямок обертання - правосторонній, але при необхідності для споживача, його можна змінити індивідуально на лівосторонній. Установка робочого колеса виконується на вал комплектуючого електродвигуна. Така схема має свою перевагу з мінімізації втрат потужності обертання колеса, а також забезпечує більш стійку збірку агрегату, і відповідно - більш довговічну експлуатацію.

Колектор

Колектор дозволяє відрегулювати поточну продуктивність вентилятора. Для цього, на свій вибір, користувач може задіяти як автоматичну, так і ручну систему управління.

Електродвигун

Для запуску вентилятора ВО-06-300-2,5 (0,18 / 1500) в робочий стан застосовується електродвигун типу АИР, потужність якого становить 0,18 кВт, при номінальному показнику обертів вала 1500 об / хв. На валу двигуна кріпиться робоче колесо, а сам двигун разом з корпусом розміщується на зварному постаменті (станині).

Станина

Станина виконує функцію опорного елемента, і утримує на собі корпус вентилятора і електродвигун. Сконструйована станина у вигляді постаменту, зварним способом, в більшості випадків - з чавуну. Підстава її розпорядженні на собі отвори, за допомогою яких монтажними болтами можна закріпити загальну конструкцію вентилятора на фундаментної поверхні (або на віброізоляторах).

Монтаж вентилятора ВО-06-300-2,5 (0,18 / 1500)

• Виконувати монтаж потрібно у відповідності зі СНиП 2.04.05 і стандарту ГОСТ 12.4.021;
• При необхідності застосовуються віброізолятори типу ВМВ або ВРВ;
• Згідно ПУЕ, двигун повинен працювати із заземленням;
• Вентилятор встановлюється в окремому (або маловикористовуваній персоналом) приміщенні;
• Пробний пуск вентилятора виконується в загальнопромислових умовах (без наявності агресивних речовин).
