Осьовий вентилятор ВО-06-300-6,3 (0,75/1000) РМ

Базові функції і застосування осьового вентилятора ВО-06-300-6,3 (0,75 / 1000) РМ

Промисловий вентилятор ВО-06-300 (0,75 / 1000) має спеціальне призначення, і встановлюється в просторах приміщень ( найчастіше - промислових і технологічних), в яких ймовірно наявність вибухонебезпечних речовин у вигляді пилу або газів (або ж у приміщеннях, в яких наявність певної кількості таких речовин є постійним).

Осьовий вентилятор ВО-06-300 (0,75 / 1000) відрізняється спеціальною конструкцією, яка забезпечує його основні переваги та стійкість до впливу агресивних речовин. Також, згідно з вимогами безпеки, модель вентилятора виготовляється таким чином, щоб у процесі його роботи не з'являлося іскріння (яке може призвести до вибуху або займання).

Основу конструкції вентилятора складає застосування стійких матеріалів і схеми прямого приводу.

Переваги та якісні характеристики моделі

• Міцна конструкція;
• Матеріали високої якості;
• Стійкість до агресивних дій;
• Безпечна конструкція, захищена від вибуху;
• Простота застосування і монтажу;
• Оптимальна витрата енергетичних витрат;
• Відсутність втрат потужності завдяки прямому приводу двигуна;
• Доступна ціна.

Найбільш актуальне застосування осьових вентиляторів ВО-06-300-6,3 (0,75 / 1000) РМ в промислових напрямках:

• Нафтопереробка і хімічного виробництва (побутових і промислових матеріалів і засобів);
• Газопереробки і добування;
• У деяких напрямках харчового виробництва;
• При виготовленні будівельних матеріалів;
• При зварювання та фарбування виробів;
• На складах для зберігання промислових і технологічних матеріалів з вибуховим складом.

На практиці найбільш раціонально встановлювати вентилятори ВО-06-300-6,3 (0,75 / 1000) РМ з обладнанням , яке працює з матеріалами вибухонебезпечного складу. Зазвичай дані вентилятори працюють з холодильними машинами, із зварювальними апаратами, а також їх розміщують в системах вентиляції приміщень, в просторі яких перебувають речовини агресивного характеру.

Умови експлуатації осьового вентилятора

У першу чергу важливо виключити нагрів простору експлуатації вентилятора, а також речовини, яку він переміщує, до температури, яка буде вище показника самозаймання небезпечної домішки, оскільки це може призвести до негативних наслідків. Також використовувати вентилятор не можна у випадку, коли вибухонебезпечну речовину перебуває під надлишковим тиском.

Вимоги до повітрю і газам з наявністю вибухонебезпечних домішок, які переміщує вентилятор:

• Кількість пилових часток не більше 10 мг / м ^3;
• Розмір пилових частинок не більше 50 мкм.

Рекомендовані параметри навколишнього простору:

• Помірний клімат;
• Температура -40 ° С ... + 40 ° С;
• Допускається тропічний тип клімату, з температурою повітря не більше + 45 ° С.

Характер і особливості робочого простору - згідно ГОСТ, допустимо розміщення вентилятора за категоріями:

• 2 або 3 (в приміщенні або під навісом);
• 1 - на відкритому повітрі, але із застосуванням засобів захисту двигуна від опадів та інших негативних впливів (заборонено розміщення по даній категорії в умовах тропічного клімату).

Для коректної та безпечної роботи, загальна вібрація конструкції вентилятора не повинна перевищувати 5 мм / с (для збереження даного показника при необхідності використовуються віброізолятори).

Матеріали в конструкції вентилятора ВО-06-300-6,3 (0,75 / 1000) РМ

Матеріали, з яких може бути створений вентилятор, підібрані відповідно до ТУ У 29.2-00909779-004-2010. Користувачеві на вибір (різноманітний за ціною і деяким додатковим властивостям) можуть бути надані варіанти різнорідних металів.

Базові елементи конструкції вентилятора ВО-06-300-6,3 (0,75 / 1000) РМ:

• Корпус;
• Вхідний патрубок;
• Колектор;
• Робоче колесо;
• Електродвигун;
• Станина.

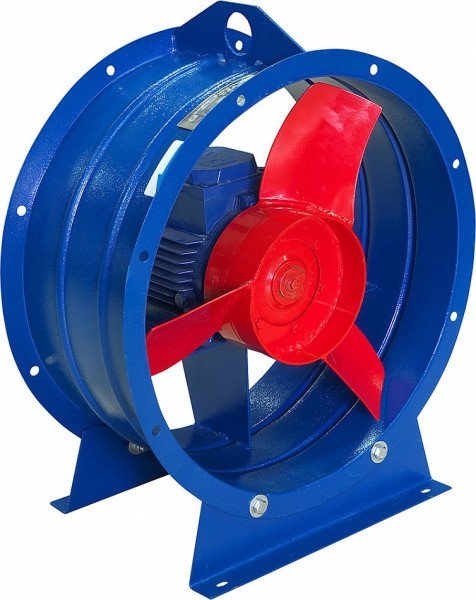

Корпус

Корпус має циліндричну форму. Усередині нього розташовуються основні елементи функціонування - робоче колесо, колектор. На поверхні корпусу є фланці, до яких приєднується вхідний патрубок. Повітря з вибухонебезпечними домішками переміщається по корпусу вентилятора уздовж його осі.

Колектор

Даний елемент дозволяє відрегулювати значення продуктивності вентилятора на момент його роботи (в доступному діапазоні). Для організації регулювання користувач, на свій вибір, може застосовувати ручну або автоматичну систему управління. Безпосередньо від колектора вибухонебезпечна суміш повітря і речовин надходить до робочого колеса.

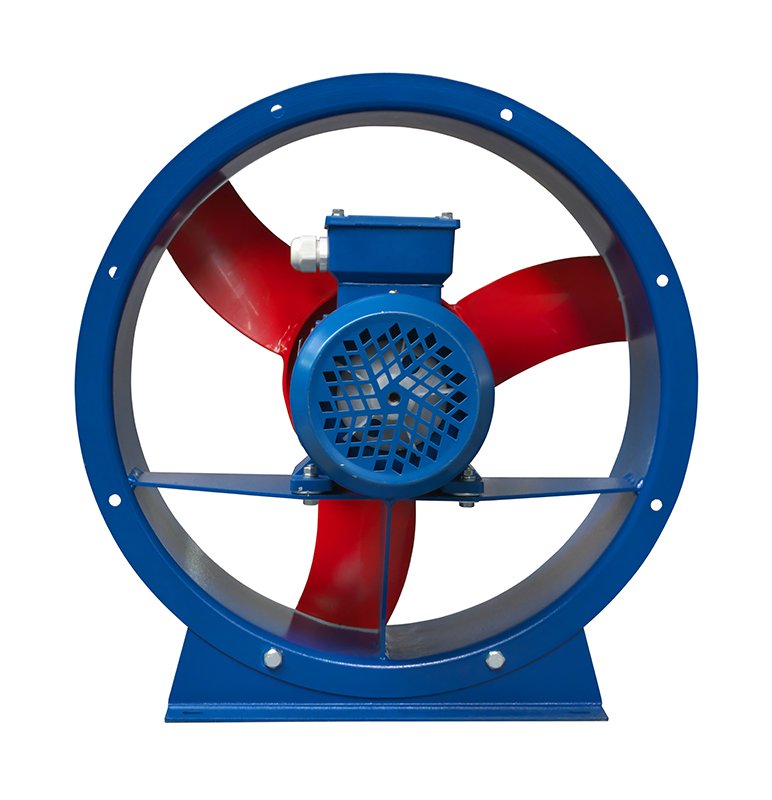

Робоче колесо

Робоче колесо в конструкції вентилятора ВО-06-300-6,3 (0,75 / 1000) РМ розміщується на валу комплектуючого двигуна. Колесо забезпечує загарбання повітря, і його напрямок по корпусу для переміщення. Загарбання повітряної маси виконується трьома лопатками. Лопатки створюють тиск, завдяки якому повітря переміщається і виводиться з вентилятора. Також форма їх спеціально виконана так, щоб лопатки могли самоочищатися, і не накопичували пилових частинок. Обертання робочого колеса, в залежності від виконання, може бути правостороннім або лівостороннім (підбирається за замовленням).

Електродвигун

Двигун марки АІР. Потужністю 0,75 кВт, і частотою обертів вала 1000 об / хв дозволяє запустити вентилятор в дію. Монтаж двигуна, разом з корпусом вентилятора, виконується на опору - станину.

Станина

Станина сконструйована в більшості випадків з чавуну, з використанням зварювальних швів. Вона являє собою постамент, на якому монтуються корпус вентилятора і двигун. Основа станини має отвори, які дозволяю монтажними болтами закріпити вентилятор ВО-06-300-6,3 (0,75 / 1000) РМ на поверхні фундаменту або віброізоляторів.

Осьовий вентилятор ВО-06-300-6,3 (0,75 / 1000) РМ - базові правила і вимоги до виконання монтажу

• Монтаж виконується відповідно до норм СНиП 2.04.05 та ГОСТ 12.4.021;
• Для установки пристрої застосовуються віброізолятори ВМВ або ВРВ (обов'язково для вибухозахищеної конструкції);
• Слід забезпечити заземлення, згідно ПУЕ;
• Для установки рекомендовано підібрати окреме або маловикористовувана персоналом приміщення;
• На початку застосування слід випробувати вентилятор в загальнопромислових умовах (з повітрям без вибухонебезпечних і агресивних речовин).
