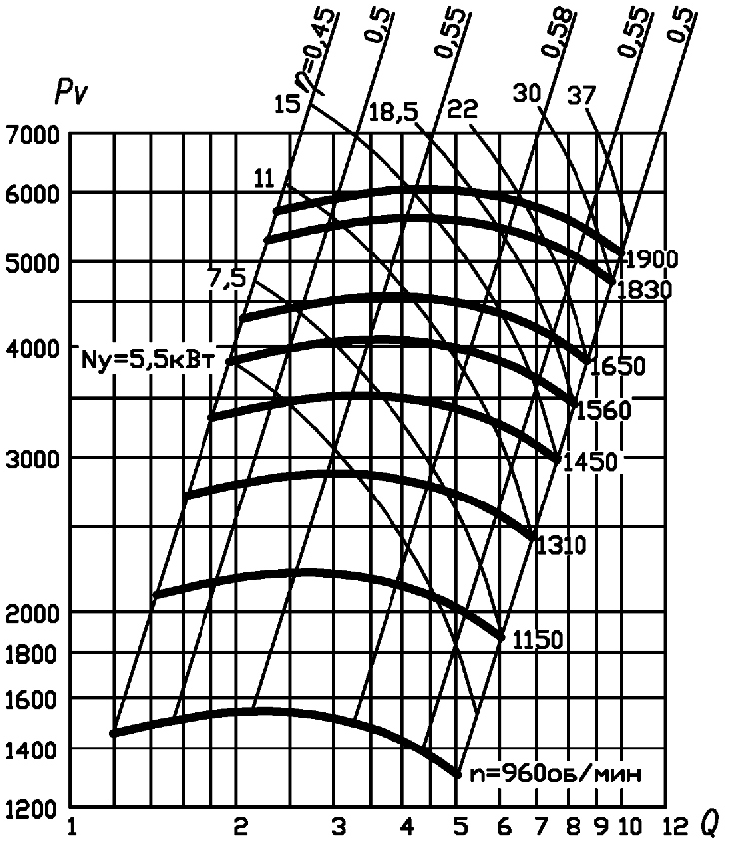

ВВД-8 (5,5/1000)

• Відсутність липкості;
• Відсутність довговолоконної домішок;
• Максимальна температура газів 80 ° C (при загальнопромисловому виконанні вентилятора).

Схема розміщення і повороту корпусу вентилятора ВВД-8 (5,5 / 1000)

На схемі представлений вид вентилятора з боку всмоктування робочої суміші.

Позначення:

• ПР - вентилятори правого обертання;
• Л - вентилятори лівого обертання.

Конструкція і особливості функціонування вентилятора ВВД-8 (5,5 / 1000)

Вентилятор виконується із застосуванням першої схеми виконання, яка заснована на розміщенні робочого колеса вентилятора на валу електродвигуна, який встановлений в комплекті вентилятора .

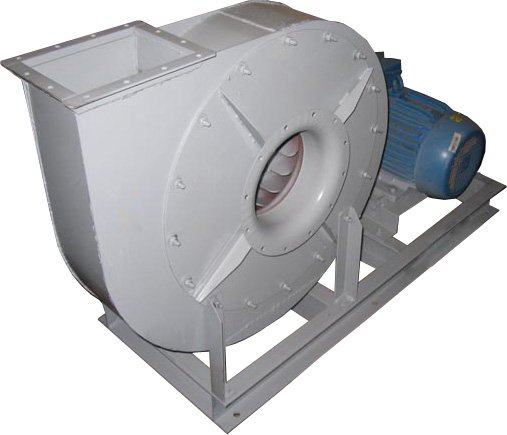

Загальна конструкція вентилятора ВВД-8 (5,5 / 1000) включає в себе сім основних елементів:

• Корпус;
• Вхідний патрубок;
• Робоче колесо;
• Колектор;
• Електродвигун;
• Вузол підшипників;
• Станина.

При виникненні такої необхідності, перераховані конструктивні елементи можуть бути замінені на ті, які будуть відрізнятися своїм типом і параметрами. Це дозволить максимально широко і гнучко використовувати вентилятор - не виникне необхідності повної заміни пристрою, в разі зміни параметрів і особливостей робочого простору і системи, з якою встановлюється вентилятор.

Електродвигун

У комплект встановлюється трифазний двигун асинхронного типу з короткозамкненим ротором. Модель ВВД-8 (5,5 / 1000) укомплектована двигуном з показником потужності 5,5 кВт і частотою обертів вала 1000 оборотів в хвилину. Загальнопромислове виконання вентилятора оснащується двигуном марки АІР, а вибухозахищене - АИММ, з наявністю захисту від вибуху.

Для з'єднання вентилятора до мережі електроживлення застосовується підключення з клемної колодкою.

Вхідний патрубок

Подача повітря до вентилятора виконується через вхідний патрубок. Для приєднання патрубка конструкція вентилятора оснащена фланцевими з'єднаннями з гумовими ущільнювачами.

Робоче колесо

Після надходження на вхід вентилятора, суміш потрапляє під обертання робочого колеса (яке здійснюється із застосуванням сил відцентрового характеру), і в Внаслідок захоплюється його лопатками. Кількість лопаток, якими оснащена радіальна поверхню колеса, - 12 штук. Лопатки виконані спеціально, щоб захопити повітря, створити необхідний рівень тиску і внаслідок його впливу перемістити повітряні маси по корпусу вентилятора, після чого вивести в простір. Напрямок лопаток - нахил назад, під строго розрахованим кутом. В залежності від виконання робочого колеса, напрямок його обертання може бути як право-, так і лівостороннім.

Корпус

Корпус ВВД-8 (5,5 / 1000) має форму равлика (спіралі), і виготовляється з матеріалу (підібраного згідно виконанню) в листовій формі. Для з'єднання листів застосовується зварювання. Виведення повітря або інший газової суміші, перемещаемость вентилятором, здійснюється через його вихлопний отвір. Корпус має зміцнену конструкцію.

Колектор

Колектор - це елемент, який закріплюється фланцем на вихлопі вентилятора, і забезпечує відведення переміщуваної повітряного або газової маси в робочий простір. < / span>

Станина

Вся конструкція вентилятора ВВД-8 (5,5 / 1000) утримується на такому опорному елементі як станина. Станина являє собою рамну конструкцію, виконану частіше з чавуну, із застосуванням зварних швів. У частині основи станини також є отвори, які призначені для закріплення вентилятора на поверхні для його установки. Установка пристрою можлива на фундаменті, в тому числі також із застосуванням віброізоляторів. За допомогою станини в конструкції утримується і електродвигун вентилятора.
