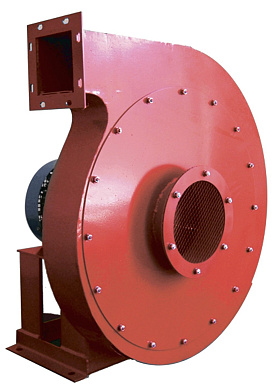

ВВД-9 (7,5/1000)

Артикул: -

(0)

Вентилятор, сконструйований за першою схемою виконання, загальнопромислового та вибухонебезпечного застосування.

Потужність електродвигуна - 7,5 кВт;
Частота обертів вала двигуна - 1000 об / хв;
Продуктивність - 6,95 тис. м³ / год;
Повний тиск - 1640 Па.

Характеристики

Производитель Украинские

Производство Украина

Загальні характеристики вентилятора ВВД-9 (7,5 / 1000)

Радіальний вентилятор ВВД-9 (7,5 / 1000) відноситься до вентиляторів високого тиску, і застосовується для забезпечення переміщення і нагнітання повітряних і газових мас в системах і установках, а також у просторі. А роботі вентилятор застосовує сили відцентрового характеру. Особливістю є одностороннє переміщення робочої суміші в корпусі вентилятора, а також відмінність - можливість виконувати не тільки всмоктування, а й нагнітання суміші.

Конструювання вентилятора, при обліку його параметрів експлуатації, виконується з опорою на вимоги ТУ 27-32-2148-77. < / span>

Відповідно до зазначеного стандарту, виконується виготовлення двох типів вентилятора - загальнопромислового та вибухонебезпечного застосування.

Матеріали в конструкції і властивості вентилятора ВВД-9 (7,5 / 1000)

Загальні характеристики, і в першу чергу - можливості застосування вентилятора безпосередньо залежить від типу матеріалу, з якого він був сконструйований (оскільки різні типи матеріалів не можуть застосовуватися в одних і тих же - агресивних або неагресивних умовах):

Вентилятор, виготовлений з вуглецевої сталі, застосовується в середовищі без наявності домішок вибухонебезпечного характеру, і є загальнопромисловим;
Вентилятор з різнорідних металів, а також з нержавіючої сталі - застосовується в агресивному середовищі з наявністю вибухонебезпечних газових домішок (тому фактично ставиться до пристроїв вибухонебезпечного виконання).

Також, вентилятори, виконані з різнорідних металів і неіржавіючої сталі, відрізняються підвищеним ступенем корозійної стійкості.

Переваги вентилятора ВВД-9 (7,5 / 1000)

Проста, надійна, стійка конструкція;
Зручність приєднання патрубків;
Можливість регулювання параметрів, у тому числі автоматично (з додатковою системою);
Заменімиє елементи (можна підібрати індивідуально кожен);
Тривалий час роботи;
Широкі можливості застосування.

Області застосування і функції вентилятора ВВД-9 (7,5 / 1000)

Використання вентилятора ВВД-9 (7,5 / 1000) фактично не прив'язане до типу системи - головне, щоб параметри простору , в якому працює вентилятор, відповідали вимогам щодо його експлуатації.

Найбільш часто вентилятор ВВД-9 (7,5 / 1000) застосовується в таких напрямках:

Вентиляційні системи - шахт, елеваторів, промислових і технологічних приміщень;
Промислові системи кондиціювання;
Повітряні промислові опалювальні системи;
Сушильне технологічне обладнання (печі);
Санітарно-виробничі системи та установки;
Агрегати технологічного виробництва.

Вентилятор ВВД-9 (7,5 / 1000) призначений для виконання двох функцій (кожна з них буде більшою чи меншій мірі актуальною для того чи іншого типу системи):

Нагнітання робочого газової речовини в систему (що актуально, наприклад, для технологічних процесів, в яких потрібно подавати повітря для згоряння палива або інше газове речовина, достатня наявність якого сприяє нормальному протіканню робочого процесу, прикладом є сушка зерна);
Виконання всмоктування і переміщення газів або повітря в просторі, що в підсумку сприяє надходженню свіжих мас, або ж вентиляції простору (з цією метою ВВД-9 (7,5 / 1000) встановлюється в шахтового просторі і на елеваторах).

Умови експлуатації вентилятора ВВД-9 (7,5 / 1000)

Температурний діапазон робочого простору -40 ... + 40 ° С;
Кліматичні умови помірного типу, при категорії розміщення робочого приміщення 3 (група умов У3 згідно ГОСТ);< / li>
Максимальна кількість пилових домішок 150 мг / м ^3;
Максимальний допустимий рівень вібрації вентилятора в його робочому стані 5 мм / с.

Характеристики переміщуваної вентилятором газової суміші

Відсутність у складі довгих волокон;
Відсутність у складі липких домішок;
Максимальний показник температури суміші 80 ° C (для загальнопромислового виконанні вентилятора).

Схема розміщення і повороту корпусу вентилятора ВВД-9 (7,5 / 1000)

На схемі представлений вид вентилятора з боку всмоктування робочої суміші.

Позначення:

ПР - вентилятори правого обертання;
Л - вентилятори лівого обертання.

Конструкція і особливості роботи вентилятора ВВД-9 (7,5 / 1000)

Вентилятор конструюється із застосуванням муфтової (першої) схеми виконання, в основі якої приймається установка робочого колеса вентилятора на вал комплектуючого електродвигуна.

Загальна конструкція вентилятора ВВД-9 (7,5 / 1000) складається з таких елементів:

Корпус;
Вхідний патрубок;
Робоче колесо;
Колектор;
Електродвигун;
Вузол підшипників;
Станина.

Особливістю конструкції вентилятора ВВД-9 (7,5 / 1000) є те, що всі перераховані її елементи при необхідності можуть бути замінені індивідуально в будь-який момент. Це надає додаткову зручність користувачеві, адже таким чином вентилятор фактично можна зробити універсальним - замінити певні частини конструкції на ті, які будуть максимально підходящими до нових умов, при цьому не набуваючи повністю нового вентилятора. Установка елементів в індивідуальному підборі можлива також на початковому етапі конструювання.

Електродвигун

Комплектація вентилятора ВВД-9 (7,5 / 1000) виконується трифазним асинхронним електродвигуном, потужністю 5,5 кВт і частотою обертів вала 1000 оборотів в хвилину. Стандартно застосовуються електродвигуни загальнопромислового виконання марки АІР. Якщо вентилятор виконаний вибухозахищеним, відповідно з ним встановлюється двигун з захистом від вибуху.

Підключення пристрою до мережі електроживлення виконується із застосуванням колодки з клемами.

Вхідний патрубок

Патрубок призначений для односпрямованої подачі робочого газу, повітря або суміші в корпус вентилятора (до робочого колеса). Приєднання патрубка виконується досить зручно і герметично, для цього використовується фланцеве з'єднання з ущільненням з гуми.

Робоче колесо

Робоче колесо оснащене 12-ма лопатками, які розміщені радіально на поверхні колеса. Колесо обертається під дією відцентрових сил, і таким чином лопатки виконують загарбання суміші азів, створюють необхідний тиск і переміщають суміш по корпусу, забезпечуючи також її подальше виведення в систему. Обертання колеса, залежно від його виконання, може здійснюватися як в праву, так і в ліву сторону. Ефективність односпрямованого переміщення газової суміші забезпечена спеціальним кутом нахилу лопаток. Лопатки також виконуються загнутими назад.

Корпус

Корпус ВВД-9 (7,5 / 1000) виконаний у формі спіралі, звідки також походить його назва «равлик» . Для виготовлення його застосовується листовий матеріал (нержавіюча сталь, різнорідні метали або вуглецева сталь), який з'єднується із застосуванням зварних швів. Корпус також захищений від механічних і абразивних впливів. Для виведення суміші газів в простір в конструкції корпусу є отвір вихлопу.

Колектор

Колектор встановлюється за допомогою фланців на вихлопі корпусу вентилятора, і виконує відведення робочої суміші газів в простір або в канали системи.

Станина

Станина представлена у вигляді зварної (частіше чавунної) рами, яка призначена для утримання конструкції ВВД-9 (7,5 / 1000) з електродвигуном і закріплення його на поверхні установки. Закріплення виконується монтажними болтами із застосуванням отворів біля основи станини. Встановлювати вентилятор (станину) можна на фундаменті без віброізоляторів, або із застосуванням таких, якщо це актуально у зв'язку з підвищеним рівнем вібрації вентилятора в процесі роботи.

Характеристика	Значення
Номер виконання	1
Тип електродвигуна	АИР132М6
Потужність електродвигуна, кВт	7,5
Частота обертання вала двигуна, об/хв	1000
Повний тиск, Па	1640
Продуктивність, тис. м³/год	6,95
Гранично-допустима температура газових сумішей, °С	+80
Гранияна концентрація бруду та пилу, мг/м³	150
Допустима вибрація вентилятора, мм/с	5
Діапазон температур для експлуатації, °С	-40…+40
Маса вентилятора, кг	557

Акустичні характеристики вентилятора ВВД-9 (7,5/1000)

Номер виконання	Кількість оборотів вала за хвилину, хв^-1	Значення Lpi, дБ в октавних смугах f, Гц							Lpa, дБА
Номер виконання	Кількість оборотів вала за хвилину, хв^-1	125	250	500	1000	2000	4000	8000	Lpa, дБА
1	960	99	92	93	96	91	87	83	75
	1070	102	94	95	98	93	89	85	77
	1190	105	97	98	101	96	92	88	80
	1280	107	99	100	103	98	94	90	82
	1350	108	100	101	104	99	95	91	83
	1460	110	102	103	106	101	97	93	85
	1610	113	105	106	109	104	100	96	88
	1725	115	107	108	111	106	102	98	90

Габариты (7,5/1000)

Позначення:

Pv - повний тиск, Па;
Q - продуктивність, тис. м³/ год;
Ny - настановна потужність, кВт;
n - частота обертання робочого колеса, об/хв;
ŋ - ККД.
